Автомобильная GPS-антенна Poynting MIMO-3-15B LTE 5-в-1

Предметом продажи является:

A-MIMO-0003-V2-15-B; Автомобильная антенна Poynting 5-в-1 MIMO-3-15B LTE GPS

Широкополосная автомобильная антенна Poynting 5in1 MIMO-3-15 2X2 LTE (MIMO) 5,8 дБи; 2X2 Wi-Fi (MIMO) 7 дБи; GPS/ГЛОНАСС 21 дБи черного цвета

MIMO-3-15 — это высокопроизводительная многочастотная антенна 5-в-1, оснащенная двумя антеннами сотовой связи, двумя антеннами Wi-Fi и антенной GPS/ГЛОНАСС. Две сотовые антенны MIMO (для 2G/3G/4G) охватывают современные диапазоны частот от 690 МГц до 2700 МГц, а также новый спектр LTE и 5G для диапазонов CBRS 450 МГц и 3,5 ГГц, которые становятся популярными среди различных международных операторов мобильной связи LTE. сети. Сверхширокополосные характеристики антенны позволяют использовать ее различными операторами и технологиями, а также она готова к будущему для сотовых технологий до 3,8 ГГц для приложений 5G. Антенна оснащена двумя отдельными двухдиапазонными антеннами Wi-Fi, одновременно обеспечивающими частоту 2,4 ГГц и 5 ГГц на каждой антенне с функцией 2x2 MIMO. Пятая антенна представляет собой высокопроизводительную активную систему GPS/ГЛОНАСС, работающую при температуре до -40° C. MIMO-3-15 превосходит большинство конкурентов благодаря вниманию к конструкции этой высокопроизводительной антенны. Диаграммы излучения всех излучающих элементов обеспечивают превосходный баланс между всенаправленностью, разнообразием диаграмм направленности и хорошими возможностями излучения на желаемой высоте. Это важный критерий для транспортного и морского рынка. для которых антенна была специально разработана. Основными приложениями являются коммерческие/промышленные транспортные средства, морские суда, M2M и другие системы Интернета вещей, использующие широкий спектр радиотехнологий, сохраняя при этом будущее в широком диапазоне частот.

Функции продукта

• Сверхширокополосные диапазоны частот от 410 до 470 МГц, от 690 до 2700 МГц и от 3400 до 3800 МГц.
• Хорошо продуманные декоррелированные антенны обеспечивают превосходную производительность MIMO в обоих Wi-Fi. и сотовой связи.
• Вышеуказанные функции сохраняются в диапазоне от 690 до 5800 МГц в соответствующих диапазонах, включая 450 МГц.
• В комплект входит высокопроизводительная антенна GPS/ГЛОНАСС - Тщательная механическая конструкция обеспечивает долговечность и устойчивость к коррозии, воде и пыли (IP 68).
• Независимость от уровня заземления: MIMO-3 имеет внутренний слой заземления, что делает антенну подходящей для использования на всех типах поверхностей.

Применение антенны

• Широкополосный транспорт, автоматизация и телеметрия для автобусов, коммерческого транспорта, грузовых автомобилей и транспортных средств общественной безопасности.
• Промышленная автоматизация, роботизированное оборудование и другая телеметрия систем M2M.
• Автоматизация сельского хозяйства. и сельское хозяйство, такое как M2M и IoT.
• Распространение широкополосной сотовой связи для судов/лодок (внутренних и прибрежных судов)
• горнодобывающая техника и машинная связь, телеметрия и автоматизация (M2M и IoT)< /li>

Диаграммы характеристик антенны

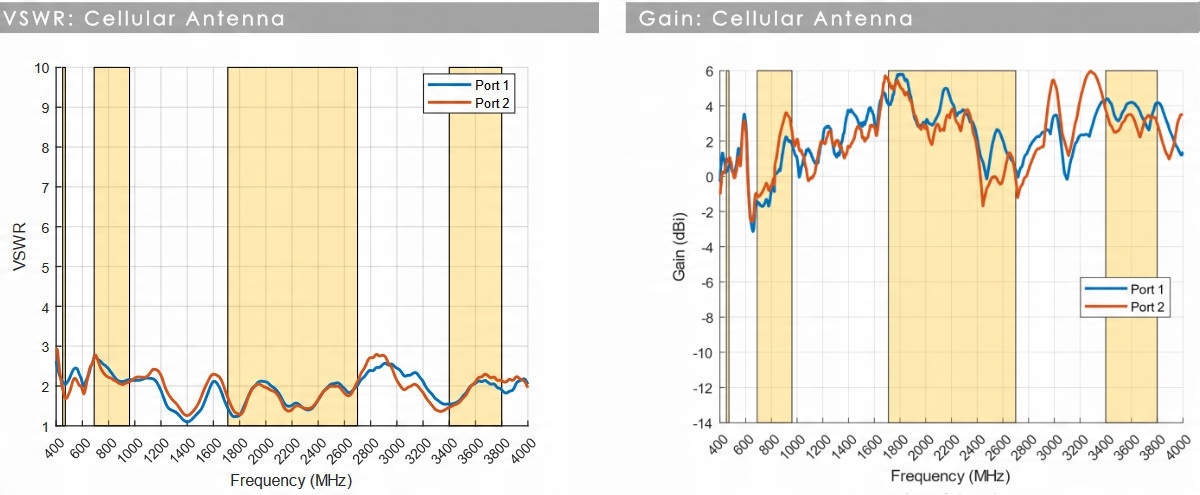

Коэффициент напряжения (КСВ)*

КСВН — это мера эффективности передачи радиочастотной мощности от источника питания через линию передачи к нагрузке. В идеальной системе передается 100 % мощности, что соответствует КСВН 1:1, MIMO-3-14 обеспечивает превосходные характеристики на всех диапазонах с КСВН ≤2,5:1 на 90 % диапазона.

* Измерения проводились с кабелем длиной около 2 м, плоскостью заземления 650 x 650 мм и неиспользуемыми портами, подключенными к нагрузке 50 Ом.

Усиление в дБи

5,8 дБи — пиковое усиление во всех диапазонах от 410 до 3800 МГц

• усиление на частоте 410–470 МГц: 1 дБи
• усиление на частоте 690–960 МГц: 3,5 дБи
• усиление на частоте 1710–2700 МГц: 5,8 дБи
>
• усиление на частоте 3400–3800 МГц: 4 дБи

Усиление в дБи

7 дБи — пиковое усиление во всех диапазонах 2400–2500 и 5000–6000 МГц

• Усиление на частоте 2400–2500 МГц: 5 дБи
• Усиление на частоте 5000–6000 МГц: 7 дБи

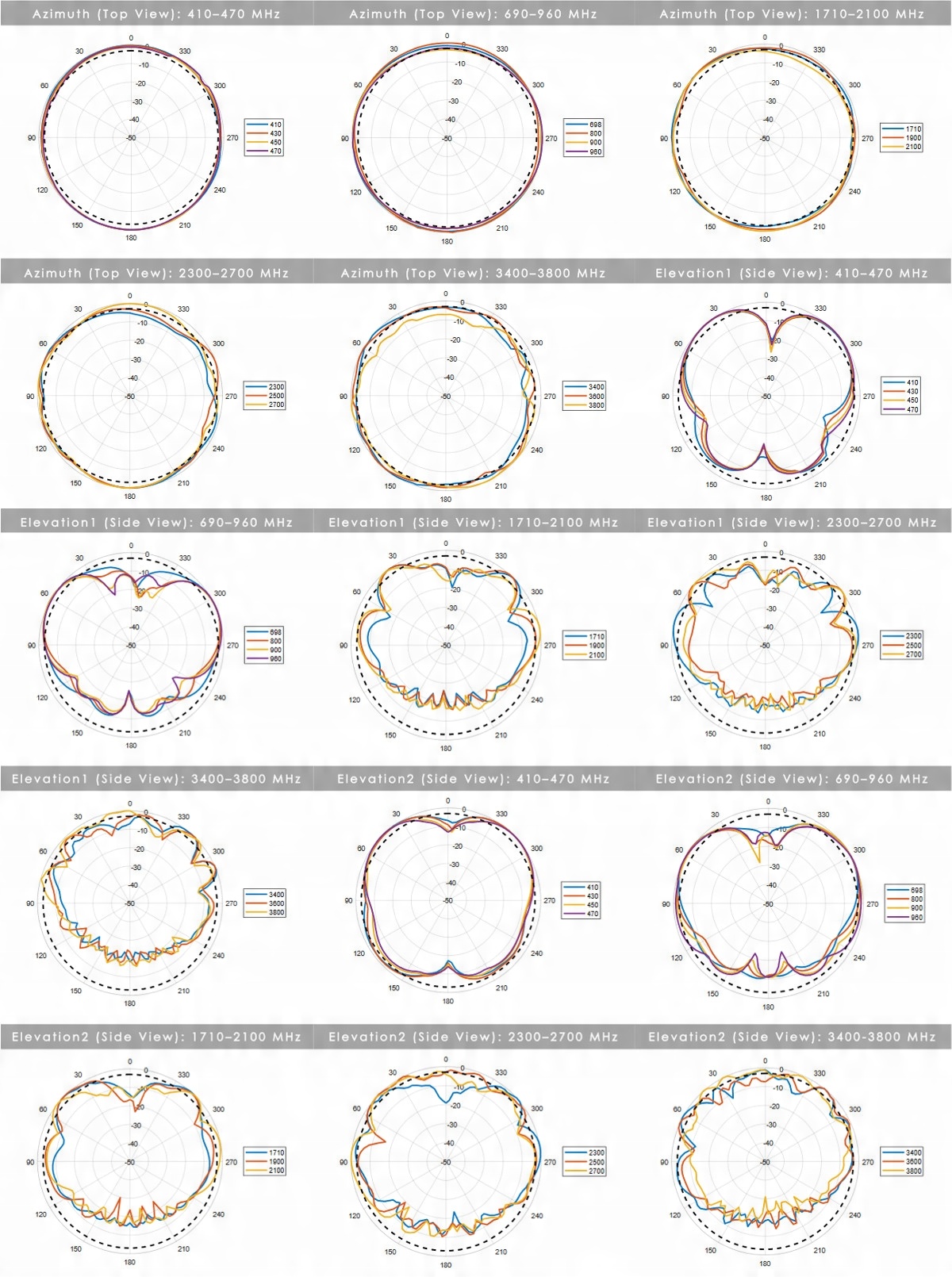

Диаграмма направленности

Диаграмма направленности — Wi-Fi

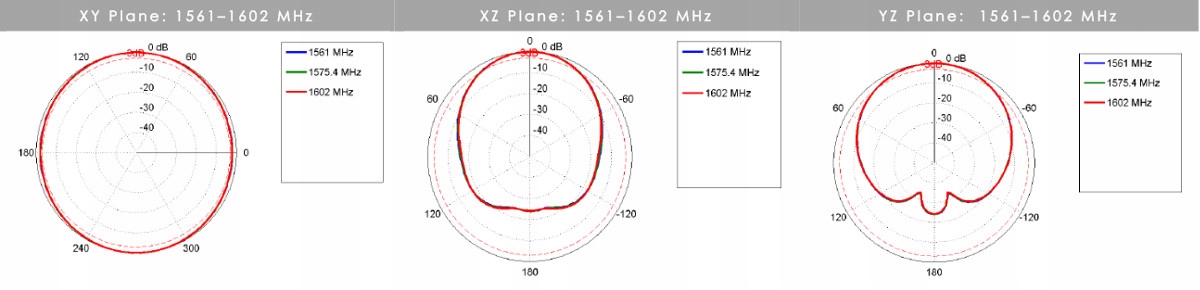

Диаграмма направленности – GPS

Презентация автомобильной антенны Poynting MIMO-3-15 5в1 (видео)

https://www.youtube.com/watch?v=5iD6oDwlxP4 (ссылка)

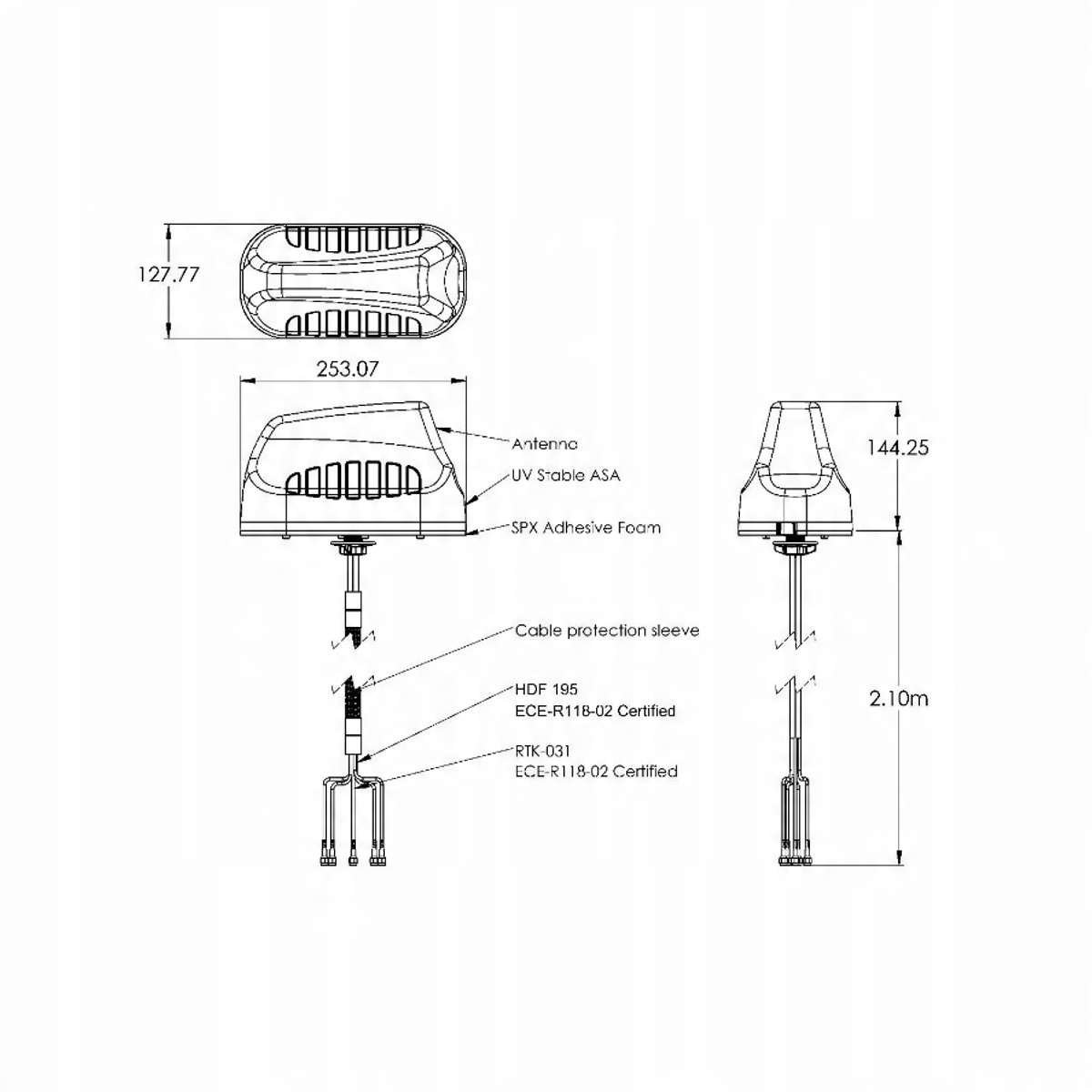

Технические характеристики
