Выпрямитель аккумуляторный микропроцессорный 12/24В

ОБОРУДОВАНИЕ

• выпрямитель
• оригинальная коробка
• руководство пользователя

Современная технология зарядки ШИМ с использованием микроконтроллера

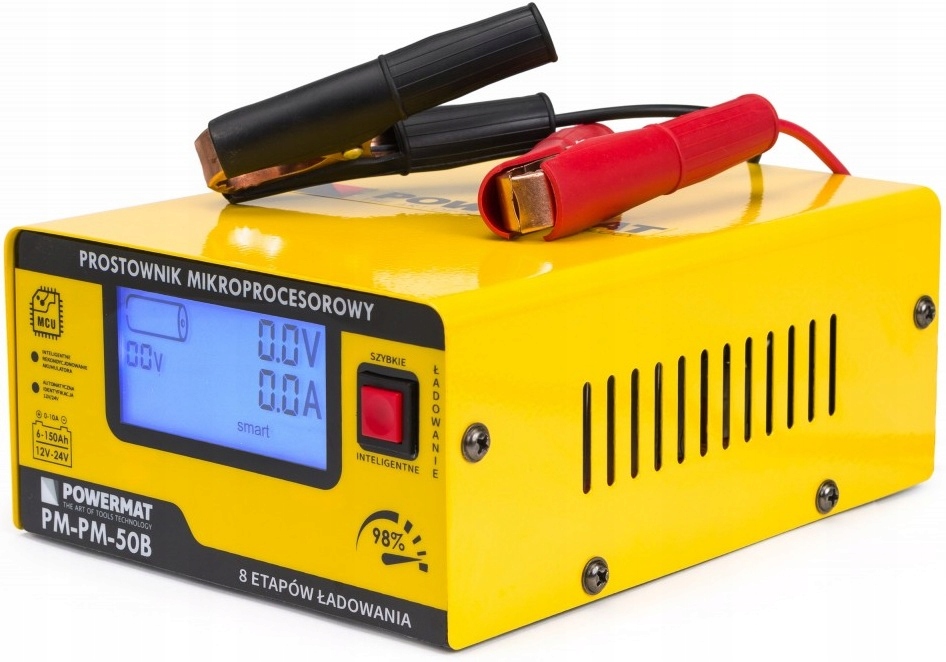

Выпрямитель PM-PM-50B от Powermat — первое на рынке зарядное устройство с микропроцессорной системой управления в технологии ШИМ с возможность зарядки аккумуляторов 12 и 24 В, которые разумно и целенаправленно подбирают соответствующие параметры, гарантируя, что ваш разряженный и заброшенный аккумулятор будет восстановлен.

Проводится интеллектуальный ремонт аккумулятора. результат путем непрерывного тестирования системы и переключения зарядки в 4 режимах (Постоянное напряжение; Постоянный ток; Модуляция капельного заряда; Модуляция плавающего заряда).

Зарядка в интеллектуальном ( SMART) или быстрый (FAST) режим b> не требует вашего внимания, поскольку все программы, контролирующие процесс зарядки, очень тщательно разработаны для соответствующих типов аккумуляторов и их номинальных напряжений, чтобы довести их до идеала. состояние максимально точно. В модели PM-PM-50B система автоматического определения напряжения 12 В/24 В не требует от пользователя установки соответствующего значения на панели управления.

ШИМ (широтно-импульсная модуляция) – это метод регулирования сигнала тока или напряжения с постоянной амплитудой и частотой, заключающийся в изменении заполнения сигнала. Система ШИМ питает устройство напрямую или через фильтр нижних частот, сглаживающий изменения электрического тока и напряжения.

Отображение параметров зарядки позволяет дополнительно контролировать состояние аккумулятора. . Большой дисплей информирует о текущем токе, режиме зарядки и текущем напряжении аккумулятора. Дополнительно можно увидеть состояние зарядки в процентах.

Очень высокая эффективность зарядки при положительных температурах. Благодаря расширенному контролю процессов зарядки эффективность зарядного устройства составляет 98 %, что делает его несравнимым с традиционными типами зарядных устройств без технологии такого типа.

Управление MCU (микропроцессором)

Функции безопасности

• Защита от перенапряжения - защита включается при повышении напряжения установлена ​​зарядка, отличная от обнаруженного параметра.
• Функция диагностики аккумулятора — зарядное устройство постоянно контролирует состояние аккумулятора.
• Защита от перегрева: б> Когда температура зарядного устройства превысит 150°C, зарядное устройство прекратит зарядку. Когда температура снизится до 80°C или зарядное устройство выключится примерно на 10 минут, аккумулятор можно будет снова зарядить.
• Защита от короткого замыкания: При возникновении короткого замыкания в цепи, работа автоматически прекратится. Об этом будет сигнализировать длинный звуковой сигнал. Просто осторожно подсоедините зарядное устройство, и оно автоматически перезарядится.
• Защита от обратного подключения: Хотя клеммы (+/-) по ошибке подключены не на той стороне, наоборот, зарядное устройство предупредит вас прерывистыми длинными звуковыми сигналами. После правильного подключения терминалов зарядка начнется снова.

8-этапная зарядка

• ЭТАП 1: ДИАГНОСТИКА: анализ аккумулятора, состояния его заряда и правильности соединений между аккумулятором и зарядным устройством.
• ШАГ 2: ДЕСУЛЬФРИЗАЦИЯ: выявление сульфатированного аккумулятора, зарядка низким напряжением и пульсирующим током высокой интенсивности позволяет удалить сульфат с пластин аккумулятора, восстанавливая тем самым его первоначальную емкость. .
• ШАГ 3: АНАЛИЗ: проверка, не повреждена ли батарея и может ли она принять зарядный ток – предотвращает зарядку поврежденной батареи.
• ШАГ 4: МЯГКИЙ СТАРТ: если аккумулятор не поврежден, зарядка начинается с относительно низким током (около 15%), постепенно увеличивая его значение.
• ЭТАП 5: БАЗОВАЯ ЗАРЯДКА: зарядка максимальным током постоянной силы с автоматически регулируемым значением в зависимости от состояния заряда аккумулятора до достижения 80 % емкости аккумулятора.
• ШАГ 6: ОКОНЧАТЕЛЬНАЯ ЗАРЯДКА: зарядка уменьшающимся током и постоянным напряжением до достижения 100 % емкости аккумулятора.
• ШАГ 7: АНАЛИЗ: продолжительный тест заряда аккумулятора. примерно 2 минуты — если заряд аккумулятора не падает после прекращения зарядки, процесс зарядки завершен.
• ШАГ 8: ПУЛЬСИРОВАНИЕ: Контролируйте напряжение аккумулятора и поддерживайте оптимальный заряд на уровне 95- 100% емкость за счет импульсов зарядного тока.

Интеллектуальные режимы работы

Преимущества микропроцессорного управления

• Постоянное напряжение: Использование постоянного напряжения для зарядки аккумулятор, проверяя, не слишком ли велик зарядный ток, и уменьшая его во время процесса.
• Постоянный ток (Постоянный ток): Означает, что Напряжение батареи ниже, чем заданное напряжение зарядного устройства, но зарядное устройство будет поддерживать постоянный зарядный ток батареи.
• Модуляция капельного заряда: Когда напряжение батареи приближается к номинальному. напряжение и зарядный ток уже ниже установленного тока, он переключится в режим модуляции плавающего заряда. Это означает, что аккумулятор заряжен, но постоянно проверяется на предмет падения напряжения и автоматически заряжается переменным током.
• Плавающая модуляция заряда: В этом режиме будет поддерживаться состояние полного заряда аккумулятора. .

ТЕХНИЧЕСКИЕ ДАННЫЕ

• марка: POWERMAT
• модель: PM-PM-50B
• номинальное напряжение: 230 В/50 Гц
• поддерживаемое напряжение аккумулятора: 12 В/24 В (импульсное динамическое)
• идентификация напряжения для 12 В: 8–14,5 В
• идентификация напряжения для 24 В: 18–29 В
• Емкость аккумулятора 12 В/24 В: 6–150 Ач.
• Интенсивность зарядки: 0–10 А.
• Процесс зарядки: 8-ступенчатый (интеллектуальный или быстрый).
• Работа. температура: -30°C - 50°C
• КПД: 98%
• поддерживает аккумуляторы: VRLA, WET, GEL, EFB, AGM
• встроенные вентилятор управляется микроконтроллером.
• вес нетто: 0,9 кг.
• длина кабеля питания: 136 см.
• длина кабелей «+» и «-»: 120 см.
>

Технология MCU (микроконтроллерный блок); ШИМ (широтно-импульсная модуляция), ЖК-дисплей.

ГАЛЕРЕЯ ПРОДУКТОВ:
