Автоматичний вимикач 4кВт 6,3-10А Schneider GZ1E14

Выключатель двигателя Schneider Electric GZ1E, кнопочный привод I=6-10А, рамочные клеммы GZ1E14

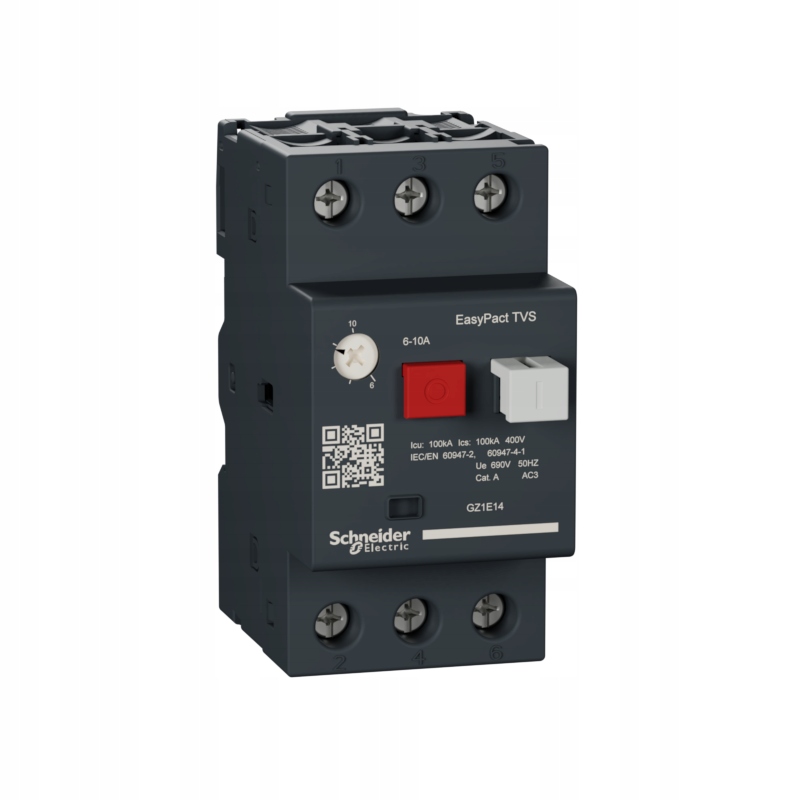

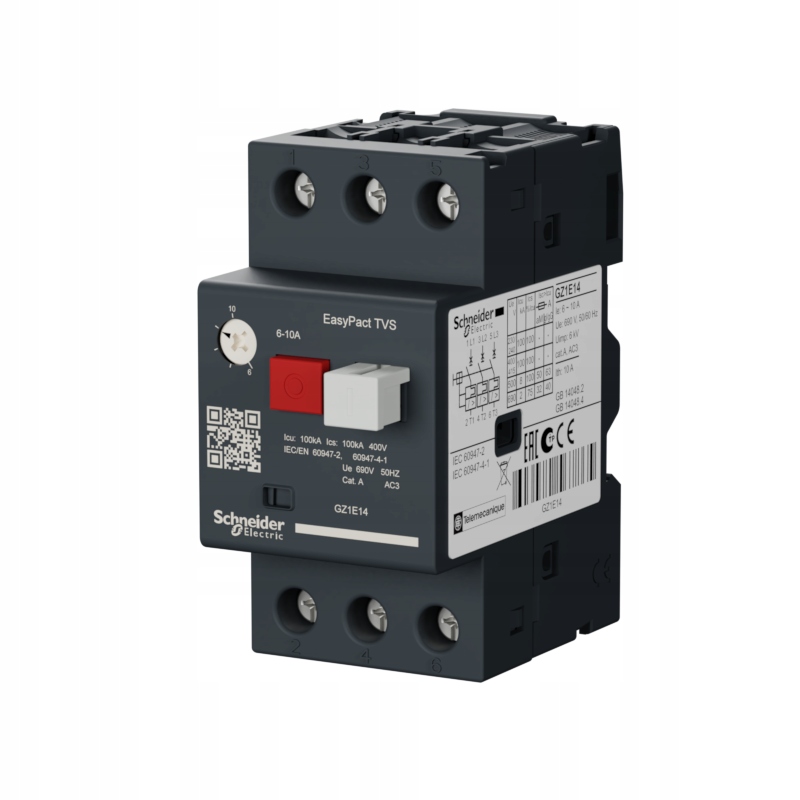

GZ1E14 — выключатель двигателя серии EasyPact TVS от Schneider Electric. Обеспечивает защиту от короткого замыкания и перегрузки для двигателей мощностью 4 кВт (6–10 А) при напряжении 400 В и током короткого замыкания Icu 50 кА. Позволяет управлять двигателем (включать/выключать) с помощью кнопок.

• Номинальная мощность двигателя при 400 В [кВт]:  4

• Диапазон настройки термозащиты [А]: 6–10

• Категория применения согласно IEC 60947-4-1: AC-3

• Количество полюсов: 3

Выключатели двигателей EasyPact TVS обеспечивают магнитотермическую защиту двигателей мощностью до 15 кВт.

GZ1E — 3-полюсные магнитотермические выключатели двигателя. Предназначен для управления и защиты двигателей мощностью до 15кВт.

• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно IEC 60947-2
• Номинальное напряжение изоляции [Ui]: 690 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• Отключающая способность: Icu: >= 100 ка при 230/240 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• Отключающая способность: Icu : >= 100 ка при 400/415 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• Отключающая способность: Icu: 2 ka при 690 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• Отключающая способность: Icu: 10 ка при 440 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• Отключающая способность: Icu : 8 ка при 500 В переменного тока (AC) 50/60 Гц в соответствии с IEC 60947-2
• Применение устройства: двигатель
• Диапазон настроек тепловой защиты: 6–10 А
• li>
• li>
• Рабочая высота (в метрах над уровнем моря): 2000 м.
• Высота: 89 мм.
• Тип управления: кнопка.
• >Тип продукта или компонента: переключатель.
• Механическая долговечность: 100 000 циклов.
• Электрическая долговечность: 100 000 циклов для AC-3.
• Температура окружающей среды при эксплуатации: -20-. 60 °C
• Температура окружающей среды при эксплуатации: -20-60 °C
• li>
• Температура окружающей среды при хранении: -40-80 °C
• Технология срабатывания: термомагнитная.
• Ширина: 44,5 мм.
• Потери мощности: 2,5 Вт (на полюс).
• Уровень защиты IP: IP20 согласно IEC 60529.
• Степень защиты IP: IP20 согласно IEC 60529
• . li>
• Способ крепления: с помощью застежек
• Способ крепления: с помощью винтов
• Краткое наименование устройства: GZ1E
• Тип сети: переменного тока (AC) )
• Соединения – клеммы: винтовые клеммы 2 1–6 мм² – жесткость кабеля: постоянная
• Соединения – клеммы: винтовые клеммы 2 1,5–6 мм² – жесткость кабеля: гибкий без кабельного наконечника
• Соединения - клеммы: винтовые клеммы 2 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником.
• Ток магнитного триггера: 138-138 А

• Монтажное основание: рейка.
• Описание опоры: 3P.
• Название продукта: easypact TVS.
• Мощность двигателя, кВт: 2,2–2,2 кВт, дюйм. Переменный ток 230 В (AC) 50/60 Гц
• Мощность двигателя в кВт: 4-4 кВт при переменном токе 400 В (AC) 50/60 Гц
• Мощность двигателя в кВт : 4-4 кВт при 440 В переменного тока (AC) 50/60 Гц
• Мощность двигателя в кВт: 5,5-5,5 кВт при 500 В переменного тока (AC) 50/60 Гц
• Мощность двигателя в кВт: 7,5-7,5 кВт при 690 В переменного тока (AC) 50/60 Гц
• Место установки: любое положение
• Вес изделия: 0,26 кг
>
• Максимальный диапазон: 25 циклов/ч
• Цвет: серый (RAL 7011)
• Категория использования: AC-3
• Глубина: 78 мм< /li>
• Ассортимент продукции: easypact
• Изолирующая функция: да согласно IEC 60947-1, приложение 7.1.6
• Защитный эффект: TH
• Частота сеть: 50/60 Гц согласно IEC 60947-2
• [Ue] номинальное рабочее напряжение: 690 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• [Ics] номинальный рабочий ток отключения: 100 % при 230/240 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2.
• [Ics] номинальный рабочий ток отключения: 100 % при 400 В/с. Переменный ток 415 В (AC) 50/60 Гц в соответствии с IEC 60947-2
• [Ics] номинальный рабочий ток отключения: 100 % при переменном токе 440 В (AC) 50/60 Гц в соответствии с IEC 60947 -2
• [Ics] номинальный рабочий ток отключения: 100 % при 500 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2
• [Ics] номинальный рабочий ток отключения рабочий ток: 75 % при 690 В переменного тока (AC) 50/60 Гц согласно IEC 60947-2

ПРЕИМУЩЕСТВА

• Простота установки.
• Идеально подходит для простых приложений.
• Разработан для обеспечения необходимого контроля и защиты.
>
• Высокое качество изготовления по выгодной цене.
