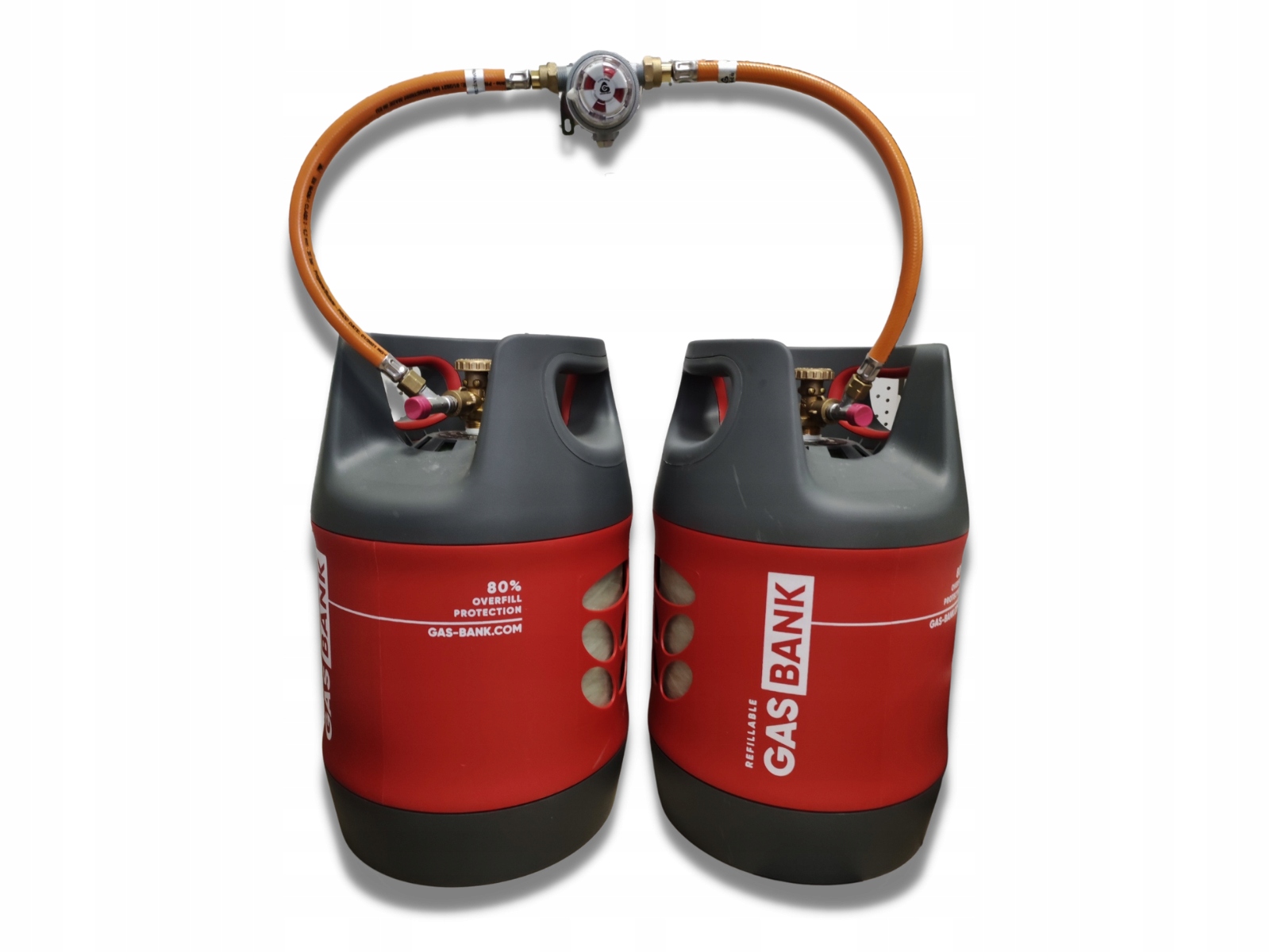

Двухцилиндровая установка с самопереключающимся клапаном

Технические данные:

• давление на входе: 0,7–16 [бар]
• выходное давление: 30 [мбар]
• производительность: 1,5 [кг/ч]
• выходной патрубок: РВС 8 (с самоприжимающимся стволом), резьба М14х1, 5 [мм]
• подключение шланга: M20x1,5
• защита PRV
• в комплект входят два шланга длиной 40 см с защитой SBS для подключения баллона массой 11 кг
• li>
• li>

Описание изделия:

• В редукторе переключатель газозабора редуктора оснащен обратными клапанами, которые защищают от утечки газа из установки при замена баллона.
• Стрелка на переключающем клапане и зеленый цвет индикатора указывают на то, что газ забирается из баллона, указанного стрелкой в ​​данный момент. Второй цилиндр перепускного клапана является запасным. Газ отбирается из баллона до тех пор, пока давление не упадет ниже 0,8 бар. При этом значении давления переключающий клапан автоматически открывает клапан на входе из резервного баллона: поэтому необходимым условием корректной работы устройства является открытие клапанов обоих баллонов.
• При срабатывании переключателя , цвет индикатора изменится с зеленого на красный, указывая на то, что баллон, из которого ранее был забран газ, пуст. Ручка переключателя должна быть установлена ​​так, чтобы указатель был направлен на активный в данный момент цилиндр.

Предохранительный клапан PRV встроен в редуктор и автоматически защищает приемное устройство от повышенного давления в установке. Такое давление может возникнуть, например: путем нагрева редуктора или других частей установки солнечным светом или другим источником тепла. При появлении повышенного давления на выходе редуктора клапан PRV в редукторе открывается автоматически и сбрасывает избыточное давление наружу (в атмосферу). После продувки клапан закрывается и редуктор начинает работать при номинальном давлении. Редукторы с клапаном PRV следует использовать везде, где установка подвергается нагреву из-за изменения погодных условий.Редукторы отмечены символом PRV на заводской табличке.

Утечка защита при разрыве шланга SPSпредотвращает неконтролируемую утечку газа в случае разрыва шланга. Если труба повреждена, давление быстро падает. Коническая запорная заглушка прижимается к седлу клапана. Подача газа отключена и газ не может выйти.
