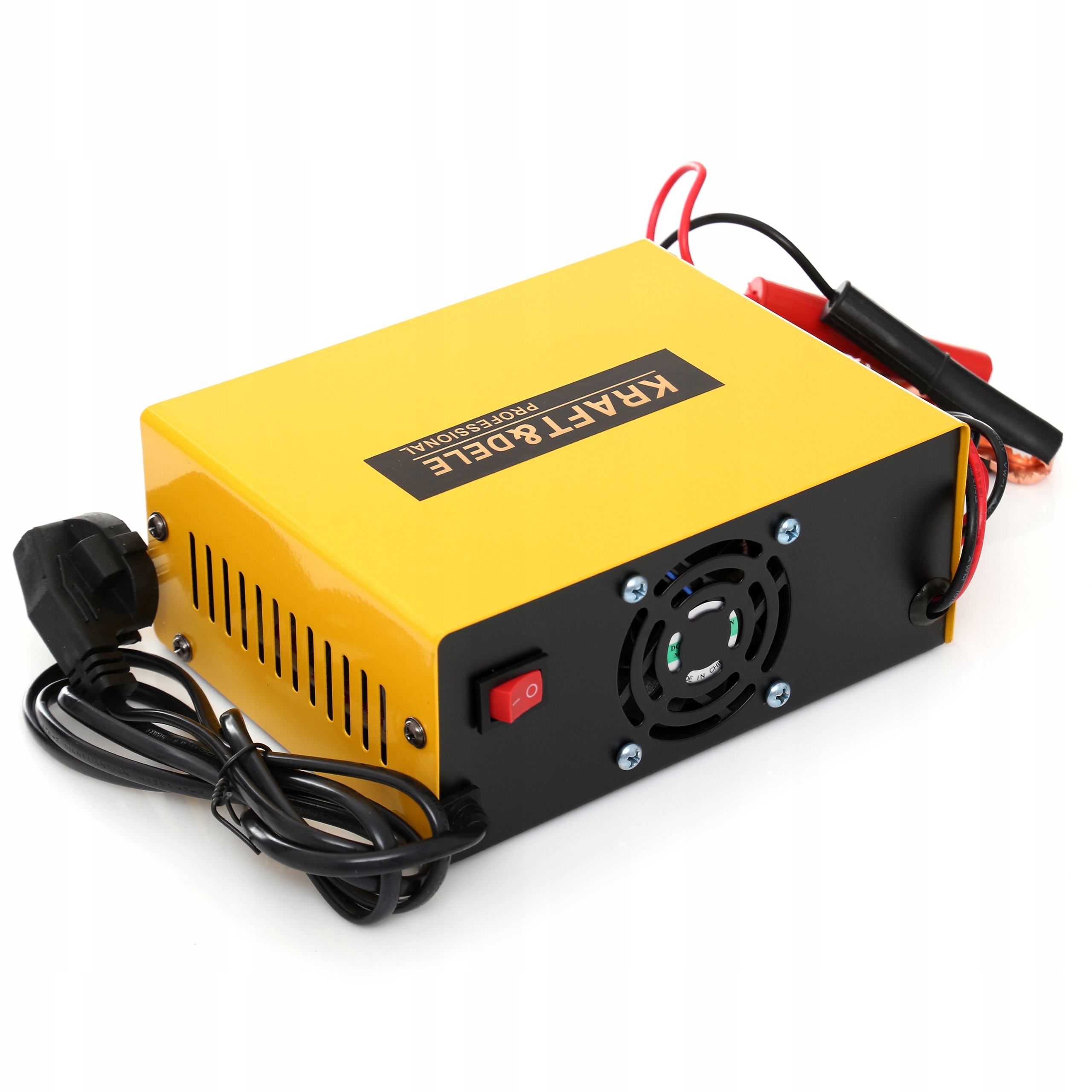

МИКРОПРОЦЕССОРНЫЙ ВЫПРЯМИТЕЛЬ

KD1919

Технология MCU (микроконтроллерный блок);

ШИМ (широтно-импульсная модуляция)

ЖК-дисплей.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Модель: KD1919
• Входное напряжение: 12/24 В
• Зарядный ток: 0–10 А.
• Емкость аккумулятора: 3–150 Ач.
• Напряжение зарядного тока: 6 В/8 В. / 12 В/ 14 В/ 18 В/ 24 В (импульсный динамический)
• Процесс зарядки: 8-ступенчатый, автоматический
• Эффективность: 98%
• Класс изоляции:IP 20

• номинальное напряжение: 230 В/50 Гц
• поддерживаемое напряжение аккумулятора: 6 В/8 В/12 В/14 В/16 В/24 В (импульсный динамический)
• идентификация напряжения для 12 В : 8 – 14,5 В
• идентификация напряжения для 24 В: 18 – 29 В
• емкость аккумулятора 12 В/24 В: 3–150 Ач
• интенсивность зарядки: 0 – 10 А < /li>
• Процесс зарядки: 8-ступенчатый (умный или быстрый)
• Рабочая температура: -30–50°C
• КПД: 98 %
• поддерживает батареи: VRLA, WET, GEL, EFB, AGM.
• встроенный вентилятор, управляемый MCU.
• вес нетто: 0,95 кг.
• кабель. длина блока питания: 136 см.
• длина кабелей «+» и «-»: 120 см.

Интеллектуальные режимы работы

Преимущества микропроцессорного управления

• Постоянное напряжение. Использование постоянного напряжения для зарядки аккумулятора, проверка того, не слишком ли велик зарядный ток, и уменьшение его во время процесса.
• Постоянный ток (Постоянный ток): Означает, что напряжение аккумулятора ниже, чем заданное напряжение зарядного устройства, но зарядное устройство будет поддерживать постоянный ток зарядки аккумулятора.
• Модуляция капельного заряда: Когда напряжение аккумулятора приближается к номинальному напряжению, а зарядный ток уже снижается до установленного значения, он переключится в режим модуляции плавающего заряда. Это означает, что аккумулятор заряжен, но постоянно проверяется на предмет падения напряжения и автоматически заряжается переменным током.
• Плавающая модуляция заряда: в этом режиме аккумулятор будет поддерживать состояние полного заряда. .

8-этапная зарядка

• ШАГ 1: ДИАГНОСТИКА: анализ аккумулятора, состояния его заряда и правильности соединений между аккумулятором и зарядным устройством.
• ШАГ 2: ДЕСУЛЬФУРАЦИЯ: выявление сульфатированного аккумулятора, зарядка низким напряжением и пульсирующим током высокой интенсивности позволяет удалить сульфат с пластин аккумулятора, благодаря чему восстанавливается его первоначальная емкость.
• ШАГ 3: АНАЛИЗ: проверка того, не поврежден ли аккумулятор и может ли он воспринимать зарядный ток — предотвращает зарядку поврежденного аккумулятора.
• ШАГ 4: Мягкий старт: если аккумулятор не поврежден, зарядка начинается с относительно небольшим током (около 15%), постепенно увеличивая его значение.
• ЭТАП 5: БАЗОВАЯ ЗАРЯДКА: зарядка максимальным током постоянной силы со значением, автоматически регулируемым в зависимости от состояния заряда аккумулятора, до достижения 80 % емкости аккумулятора.
• ШАГ 6: ОКОНЧАТЕЛЬНАЯ ЗАРЯДКА : зарядка уменьшающимся током и постоянным напряжением до достижения 100% емкости аккумулятора.
• ШАГ 7: АНАЛИЗ: проверка заряда аккумулятора длительностью около 2 минут – если заряд аккумулятора не стабилизируется. падение после прекращения зарядки, процесс зарядки завершен.
• ШАГ 8: ПУЛЬСИРОВАНИЕ: мониторинг напряжения аккумулятора и поддержание оптимального заряда на уровне 95–100 % емкости посредством импульсов зарядного тока.

Управление MCU (микропроцессором)

Функции безопасности

• Защита от перенапряжения — защита срабатывает, когда установлено напряжение зарядки, отличное от обнаруженного параметра.
• Функция диагностики аккумулятора — функция зарядное устройство постоянно контролирует состояние аккумулятора.
• Защита от перегрева: Когда температура зарядного устройства превысит 150 °C, зарядное устройство прекратит зарядку. Когда температура снизится до 80 °C или зарядное устройство выключится примерно на 10 минут, аккумулятор можно будет снова зарядить.
• Защита от короткого замыкания: При возникновении короткого замыкания в цепи, работа автоматически прекратится. Об этом будет сигнализировать длинный звуковой сигнал. Просто осторожно подсоедините зарядное устройство, и оно автоматически перезарядится.
• Защита от обратного подключения: Если клеммы (+/-) по ошибке подсоединены не на той стороне, наоборот, зарядное устройство предупредит вас прерывистыми длинными звуковыми сигналами. После правильного подключения терминалов зарядка начнется снова.

Современная технология зарядки ШИМ с использованием MCU

Выпрямитель с микропроцессорной системой управления в технологии ШИМ с возможностью зарядки аккумуляторов до 24В и возможностью выбора нестандартных типов напряжения аккумуляторов, что позволит грамотно и целенаправленно подобрать подходящие параметры, гарантируя, что ваш разряженный и запущенный аккумулятор батарея будет восстановлена.

Интеллектуальное восстановление аккумулятора осуществляется посредством непрерывного тестирования системы и переключения зарядки в 4 режимах (Постоянное напряжение; Постоянный ток; Модуляция капельного заряда; Плавающая модуляция заряда). р>

Зарядка в интеллектуальном (SMART) или быстром (FAST) режиме не требует вашего внимания, поскольку все программы, контролирующие процесс зарядки, очень тщательно разработаны для соответствующих типов аккумуляторов и их номинального напряжения. для того, чтобы максимально точно довести их до идеального состояния.

ШИМ (широтно-импульсная модуляция) – метод регулирования сигнала тока или напряжения с постоянной амплитудой и частотой, заключающийся в изменении наполнения сигнала. Система ШИМ питает устройство напрямую или через фильтр нижних частот, который сглаживает изменения электрического тока и напряжения.

Отображение параметров зарядки позволяет дополнительно проверить состояние аккумулятора. Большой дисплей информирует о текущем токе, режиме зарядки и текущем напряжении аккумулятора. Кроме того, вы можете увидеть статус заряда в процентах.

Очень высокая эффективность зарядки при положительных температурах. Благодаря расширенному контролю процессов зарядки эффективность зарядного устройства составляет 98 %, что делает его несравнимым с традиционными типами зарядных устройств без технологии такого типа.
