АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ВОДЯНОГО НАСОСА – КОНТРОЛЛЕРА
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 12
Приобретая «АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ВОДЯНОГО НАСОСА – КОНТРОЛЛЕРА», вы можете быть уверены, что данный товар из каталога «Контроллеры и регуляторы» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
РЕГУЛЯТОР УРОВНЯ ВОДЫ - ЖИДКОСТИ
.
АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ВОДЯНОГО НАСОСА И ЗАЩИТА ОТ СУХОГО РАБОТЫ
b>
.
Контроллер позволяет управлять водяным насосом (или другим привод) в зависимости от уровня воды в баке. Измерение производится с помощью проводов (электродов), погруженных в воду.
.
.
Лучший контроллер на рынке, отличающийся следующим: особенности:
b>
- имеет светодиоды, сигнализирующие о погружении электродов в воду
- имеет светодиодный индикатор включения помпы
- имеет дополнительную функцию (СИГНАЛИЗАЦИЯ), т.е. вход на электрод S3 и релейный выход, позволяющий управлять дополнительным внешним устройством.
- высокое качество изготовления: профессиональные печатные схемы, выполненные в цифровой технологии, большинство элементов по технологии SMD, использован безопасный внутренний трансформаторный источник питания, корпус фрезерован на станке с ЧПУ
p>
- имеет 2 релейных выхода (НАСОС и СИГНАЛИЗАЦИЯ), что позволяет управлять любыми внешними устройствами, как 230В, так и более низкое напряжение, например 12В или 24В.
.
.
Подключение контроллера и насоса (например, типовой 230В насос) согласно рисунку ниже:
.
Измерительными элементами являются щупы (кабели), погруженные в воду.
.
.
Нижним является общий щуп S0 (обычно внизу) ), щуп выше — это S1, а чуть выше него — S2. Обычно контроллер включает выход НАСОС, когда уровень воды выше датчика S2, и выключает его, когда уровень воды ниже датчика S1.
.
.
Но если кто-то хочет управлять обратным способом, т.е. выход НАСОСА будет включаться, когда уровень воды ниже S1, и выключаться, когда уровень воды выше датчика S2, просто переместите перемычку в контроллер (подробнее в инструкции).
.
.
В качестве щупов можно использовать обычные провода, хотя всегда лучше использовать элементы (например, винты ) изготовлен из нержавеющей или кислотостойкой стали.
.
.
Контроллер пропускает очень небольшой постоянный ток макс. 50 мкА (микроампер) с напряжением Максимальное напряжение 2 В (в среднем ниже 1 В) через электроды и воду, поэтому это абсолютно безопасно.
.

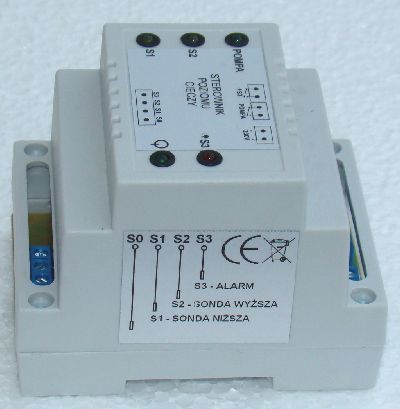

Контроллер имеет светодиоды, указывающие на погружение датчиков S1 и S2, как а также светодиоды выхода Power и PUMP.
.
Контроллер также имеет второй независимый канал управления (S3), позволяющий управлять дополнительным внешним устройством.
.
.
Принцип работы очень прост: После погружения щупа S3 контроллер сразу включает выход S3 (ТРЕВОГА) и загорается диод S3. Когда уровень воды опускается ниже щупа S3, примерно через 2-3 секунды происходит выход S3 и светодиод гаснет. Эта задержка (2–3 с) действует как простой гистерезис, поэтому в случае частого погружения и раскрытия датчика S3 (например, приливов в резервуаре с водой) реле S3 не будет часто переключаться.
.
.
.
На рисунке ниже показан пример подключения внешней сигнальной лампы к выходу S3 (ALARM). Конечно, вместо этого (или параллельно) вы можете подключить другие внешние устройства, такие как насосы, электромагнитные клапаны и т. д.
.
.
Описание светодиодных фонарей:
1/ слева сверху:
* Индикатор активации выхода PUMP
* погружной датчик S2
* погружной датчик S1
.
.
2/ справа сверху
* Индикатор активации выхода S3 (ТРЕВОГА)
* Индикатор питания контроллера 230 В
.
.
Технические данные:
- питание 230В, максимальное потребление тока 2Вт
- Монтаж на DIN-рейку, ширина примерно 7 см
- нормально открытый выход PUMP max 5А 230В
- Выход S3 (ТРЕВОГА) макс. 1 А, 230 В
.
Контроллер также может работать с нормально открытыми поплавковыми датчиками вместо датчиков.
Эти датчики должны быть нормально открытого типа в нижнем положении (не затоплены), контакт разомкнут (НО), а при затоплении водой поплавок датчика поднимается и контакт замыкается. Разумеется, датчики должны быть рассчитаны на работу при полном погружении. Контакт датчика должен иметь минимальное напряжение 10 В и ток 0,1 А. Подключение показано на схеме ниже. Каждый датчик имеет 2-жильный кабель, один провод каждого датчика подключается к входу S0, а остальные провода датчиков подключаются аналогично S1, S2 и S3. Не подавайте на эти входы никакого внешнего напряжения!
.
Необходимо использовать 3 резистора 1-10Ком непосредственно возле разъема S1, S2 и S3 (между выводом данного входа и началом кабеля поплавкового датчика. Они входят в комплект.
>.
Рядом приведен пример подключения контроллера с поплавковыми датчиками.
.
Контроллер совершенно новый
.
В комплект входит драйвер + руководство по польскому языку, отправленное по электронной почте (PDF).
.
У меня также есть поплавковые датчики для контроллера, доступные на другом аукционе.
.
ГАЛЕРЕЯ:
Код продукта: 150
