Atte ASDC-12-124-HS
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Оплачивая «Atte ASDC-12-124-HS», вы можете быть уверены, что данное изделие из каталога «Адаптеры» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

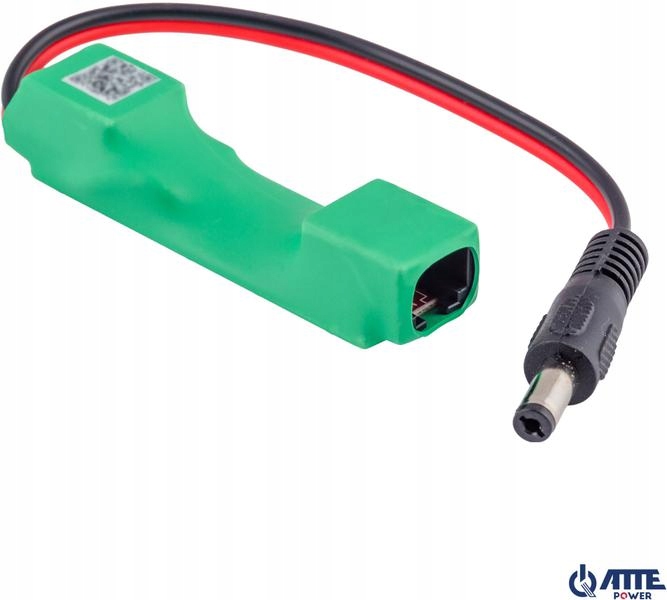

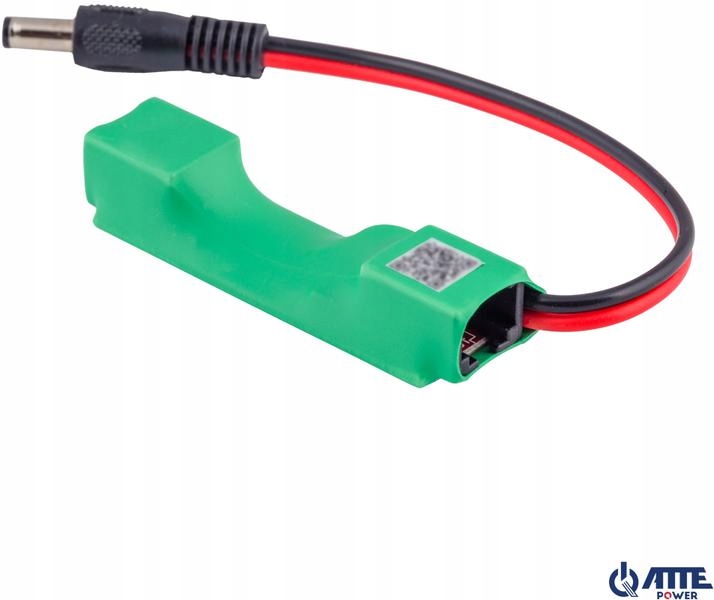

Адаптер PoE ATTE ASDC-12-124-HS
Понижающий адаптер PoE, Vin 35...56 В постоянного тока, Vout_1 12 В постоянного тока (вилка постоянного тока), Vout_2=Vin (RJ45), Iout 1A, Выход 12 Вт, совместим с коммутаторами PoE PASSIVE и 802.3af, разъемы RJ45/RJ45 + вилка постоянного тока.
Адаптер PoE ATTE ASDC-12-124-HS
Адаптер PoE для понижения напряжения, Vin 35. ..56 В постоянного тока, Vout_1 12 В постоянного тока (вилка постоянного тока), Vout_2=Vin (RJ45), Iout 1A, Pout 12 Вт, совместим с коммутаторами PoE PASSIVE и 802.3af, разъемы RJ45/RJ45 + вилка постоянного тока.
При проектировании установки помните о максимальной мощности, доступной для всего пути электропитания:
- при питании адаптера от коммутатора 802.3af максимальный баланс мощности на выходе коммутатора составляет 15,4 Вт b> (всего для камеры и устройств с напряжением 12 В)
- при питании адаптера от ПАССИВНОГО переключателя, например b>
Пример применения:
ASDC-12-124 #01
Питание от линии PoE IP-камеры и устройств 12 В - адаптер снижает напряжение на вилке постоянного тока до 12 В, а по выходу RJ45 подается входное напряжение.
Назначение
ASDC -12-124-HS PoE-адаптер снижает напряжение на вилке постоянного тока до 12 В и одновременно передает питание PoE на выход RJ45. Благодаря этому мы можем одновременно питать IP-камеру и дополнительные устройства 12 В, такие как обогреватель, инфракрасный осветитель или микрофон, от одной линии PoE. Питание устройства может осуществляться от коммутатора 802.3af или PoE PASSIVE.
САМЫЕ ВАЖНЫЕ ХАРАКТЕРИСТИКИ:
- Снижение напряжения PoE с 48 В до 12 В — доступно на вилке постоянного тока (осветитель, микрофон, обогреватель)
- передает питание PoE от входа к выходу RJ45 (источник питания камеры)
- может питаться от коммутатора 802.3af или PASSIVE PoE
- небольшой размер модуля
При проектировании установки помните о максимальной мощности, доступной для всего пути электропитания:
- при питании адаптера от сети Переключатель 802.3af Максимальный бюджет мощности на выходе переключателя составляет 15,4 Вт (суммарно для камеры и устройств с напряжением 12 В)
- при питании адаптера от ПАССИВНЫЙ переключатель, например, /b>
Корпус HS (термоусадочный) -продуманное решение, обеспечивающее изоляцию и минимально возможные габариты устройства. Небольшой размер обеспечивает более широкие возможности выбора места установки.
Пример применения
Спецификация
Поддерживаемые источники питания PoEPASSIVE PoE802.3afРазъемы RJ-45 (сторона переключателя) - Входное напряжение RJ-45 (сторона камеры) - Выходное напряжение Разъем Vout_2DC - Выходное напряжение Vout_1Выходное напряжениеVout_1 = 12 В постоянного тока +/-3% - Разъем постоянного тока (центр +)Vout_2 = Vin - RJ-45 (PoE)ПИНЫ PoE: 4,5 ( В+) 7, 8 (В-)Выходной ток1 А (штекер постоянного тока)Входное напряжение35 ... 56 В постоянного тока (PoE)ПИНЫ PoE: 4,5 (В+) 7,8 (В-)Защита портаRJ45 (сторона переключателя):Защита от перегрузки 1А с автоматическим возвратомСигнализацияКрасный Светодиод внутри гнезда RJ-45 - наличие выходного напряженияКонструкция корпусаИзоляционная полиэтиленовая фольгаСтепень защитыIP20Температура эксплуатации -25...+40°СГабариты75 х 21 х 17 ммВес0,015 кг
