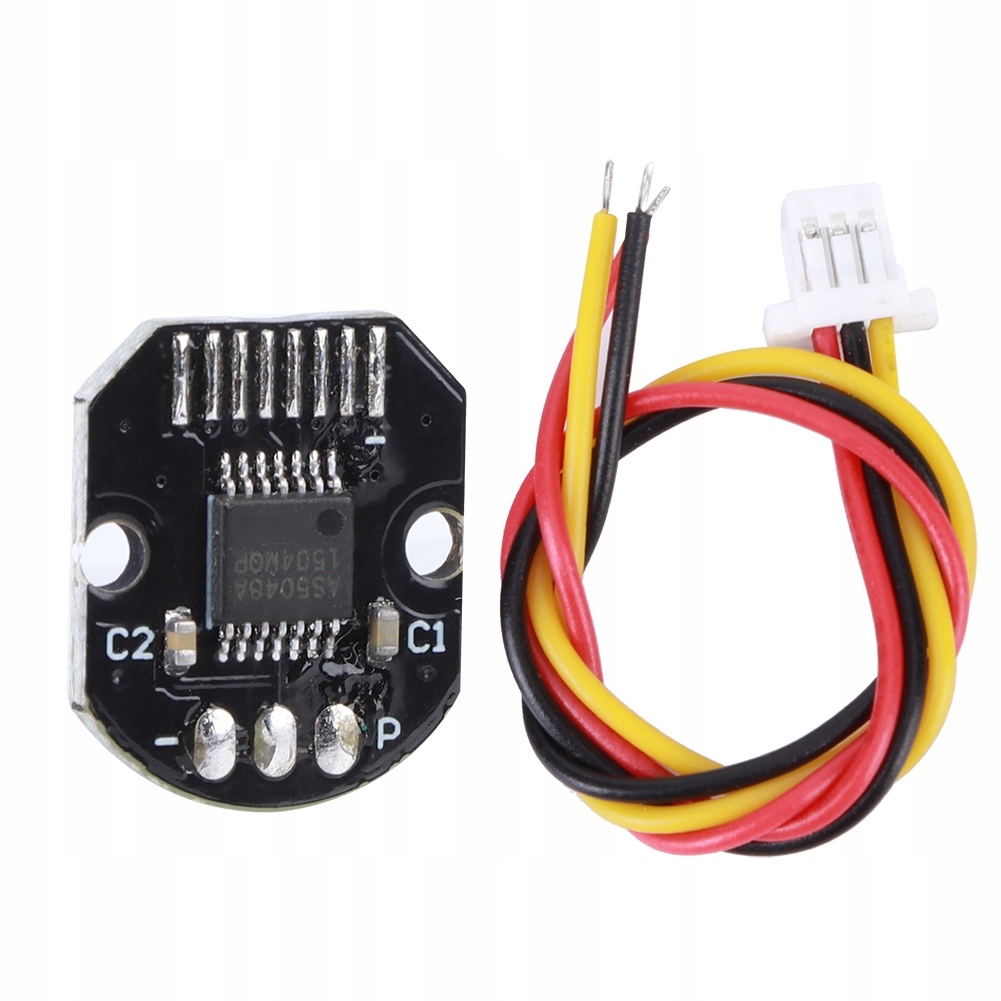

AS5048A Магнітний ШІМ кодер SPI інтерфейс
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Заказывая «AS5048A Магнітний ШІМ кодер SPI інтерфейс», вы можете быть уверены, что данное изделие из каталога «Аппарат управления» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Функция:
1. 14-битный цифровой датчик положения (интерфейс) для угловой и широтно-импульсной модуляции, выход полного вращения на основе технологии бесконтактного магнитного датчика на 360°.
2. AS5048 обеспечивает выход ШИМ и интерфейс SPI или I2C для обеспечения измерения абсолютного угла для микроконтроллера.
3. Он имеет очень высокий рабочий допуск, включая отклонение центрального положения между чипом и парным магнитом, отклонение воздушного зазора между чипом и парным магнитом и изменение температуры от -40 ℃ до +150 ℃.
<р>4. Его 14-битный аналоговый измерительный интерфейс обеспечивает разрешение измерения всего 0,0219 градуса. Обработка линеаризации и усреднения выполняется микроконтроллером, который позволяет измерять углы с точностью до 0,05 градуса.5. Магнитный энкодер AS5048A изготовлен из высококачественного пластика, который прочен и устойчив к коррозии, что обеспечивает хорошую эффективность работы и длительный срок службы.
Спецификация:
- Состояние: 100% новое
- Тип изделия: магнитный энкодер AS5048A
- Материал: пластик
- Цвет: как показано на рисунке.
- Информация о продукте:
- Команда
1. Никакого программирования не требуется
- Разрешение во всем диапазоне от 2,14 до 0,0219°/LSB
3. После линеаризации системы угол точности составляет 0,05°.
- Особенности
1. Цепная функция
2. Сопротивление вакууму воздуха
- Диапазон входного напряжения: 30–70 мТл
- Диапазон температур от 40°C до +150°C
3 . Совместимость с напряжением 3 В/5 В.
- Инструкция:
- Отдельный мотор-энкодер/PTZ-энкодер.
- датчик вращения as5048a.
- 14-битный цифровой. датчик угла поворота (интерфейс) и выходы широтно-импульсной модуляции
- as5048a — это 14-битный датчик поворотного положения (ранее называвшийся энкодером) для измерения абсолютного угла и ШИМ (= широтно-импульсной модуляции) на выходе полного вращения при 360° на основе технологии бесконтактного магнитного датчика. Устройство подходит для применения на валу с простым биполярным магнитом, вращающим микросхему датчика вверх или вниз, а нулевое положение можно запрограммировать в устройстве с помощью простых команд SPI. Разрешение абсолютного магнитного углового положения составляет 14 бит = 16384 измерения положения, последовательный интерфейс (SPI) с цифровым значением на оборот.
- AS5048 обеспечивает выход ШИМ и интерфейс SPI или I2C для обеспечения измерения абсолютного угла для микроконтроллера. Нет необходимости учитывать точное соответствие начального нулевого положения чипа и полюсов магнита, использованных в механической конструкции. Вместо этого нулевое положение можно запрограммировать с помощью простых команд SPI или I2C (без специального аппаратного обеспечения программирования) во время сборки. Внутренняя память AS5048.
- AS5048 также имеет очень высокий рабочий допуск, включая отклонение центрального положения между чипом и парным магнитом, отклонение воздушного зазора между чипом и парным магнитом, а также изменение температуры между - 40 ℃ и +150 ℃.
- Магнитный поворотный энкодер AS5048 может обеспечить более точные измерения по сравнению с предыдущими магнитными поворотными энкодерами austriamicrosystems. Его 14-битный аналоговый измерительный интерфейс обеспечивает разрешение измерения всего 0,0219 градуса. Линеаризация и обработка усреднения выполняются микроконтроллером, который позволяет измерять углы с точностью до 0,05 градуса.
Список упаковки:
- 1 магнитный кодировщик AS5048A
