arduino nano каждый с паяными разъемами - Abx00033 Original

arduino® nano каждый с паяными разъемами - Abx00033

Ардуно плитка характеризуется простотой. Это также относится к Arduino® Nano Every, что является улучшенной версией классической плитки Arduino® Nano.

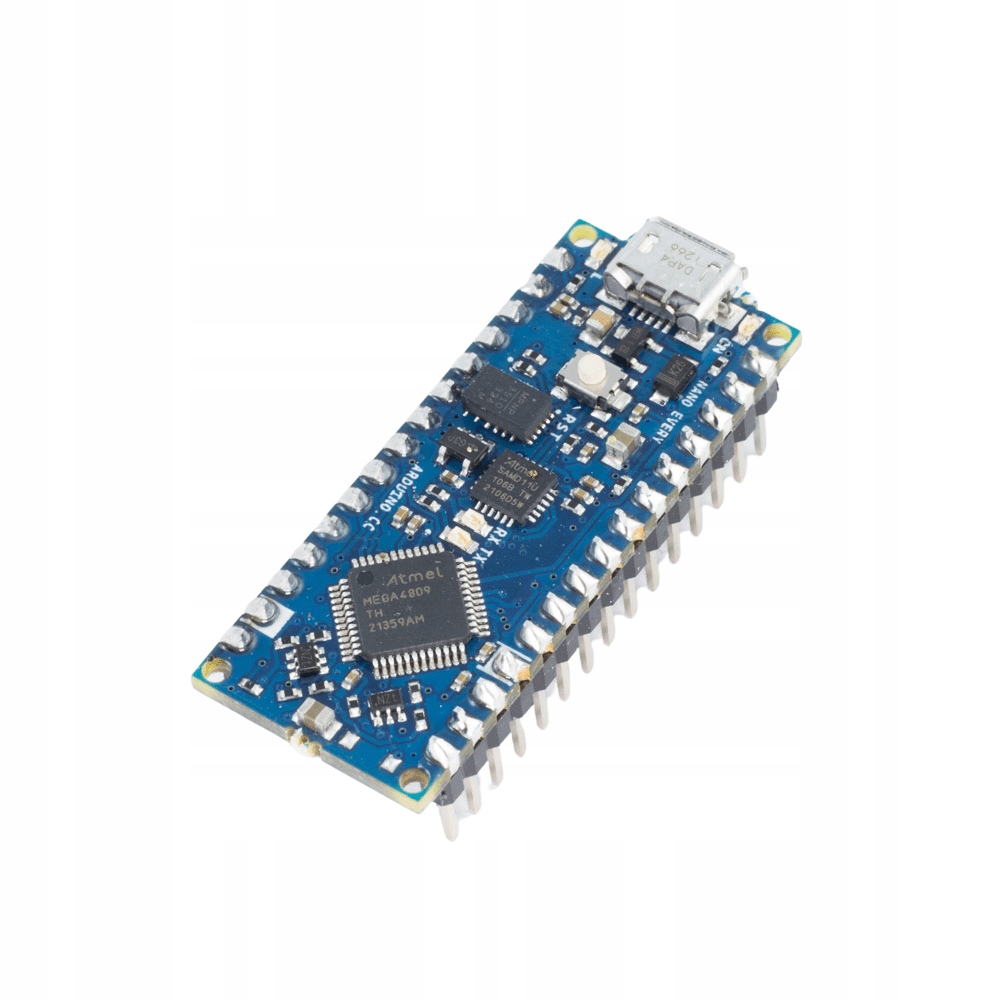

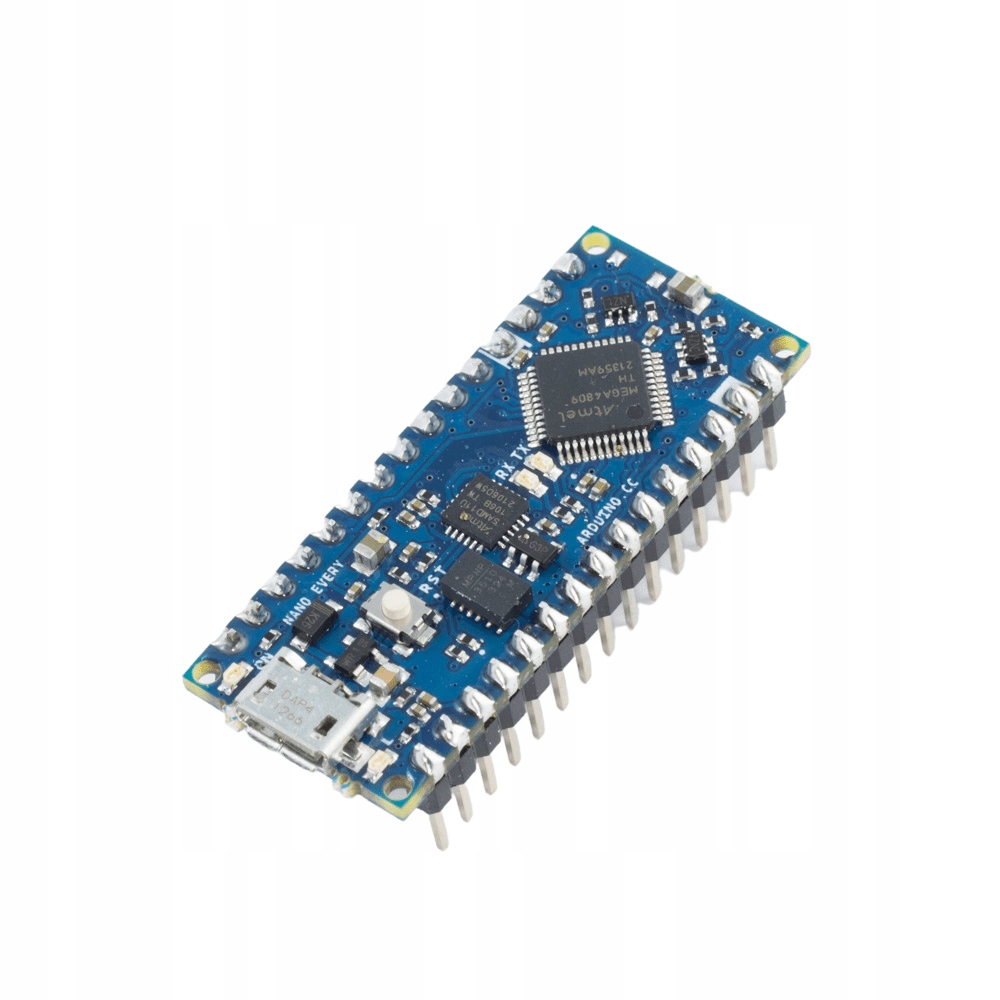

Один из более новых 8-битных AVR Atmega4809 находится на доске. Он более эффективен и легче доступен, чем система, используемая в классическом нано.

mikrocontroler avr atmega4809 на arduino® nano Каждая пластина предлагает в цифровые входы/выходы 14 (GPIO). 6 из них Вы можете использовать в качестве выходного сигнала (яркость светодиодов, управление двигателем). 8 портов также можно использовать в качестве аналоговых входов (ADC).

Пользователь также доступен для источника питания 5V и 3,3 В, а также сброс PIN.

Система складывается на частоте 48 МГц . Набор памяти состоит из флэш -памяти 48 кб (программная память), 6 кб SRAM и 256 байтов eeprom .

arduino® nano Каждое общение с компьютером осуществляется с помощью разъема microusb . Плитка имеет USB -конверты - UART на основе системы ATSAMD11D14A. Благодаря этому, как программирование , так и последовательное общение (виртуальный порт com).

Микроконтроллер работает с напряжением 5В.

arduino® nano Каждая плитка поддерживает самые популярные интерфейсы связи: uart, i2c, spi. Это позволяет подключать различные интегрированные цепи, такие как датчики температуры, дисплеи, модули GPS.

Питание набора возможна в двух способах. Первый - это кабель USB, , который одновременно программирует микроконтроллер. Второй способ pin vin , на который вы можете дать напряжение в диапазоне 6 - 21 против.

На пластине есть светодиод. можно использовать в вашей программе для сигнализации программы, а также для простой отладки.

В дополнение к светодиоду пользователя, есть также диоды, сигнализирующие о работе USB -преобразователя - UART, и диодного сигнала питания.

небольшие размеры, отличные возможности

Из -за своего размера Arduino® Nano каждый подходит для небольших проектов, например, мобильный или аккумуляторный.

Малый размер, однако, не означает небольшие возможности! В отличие от предыдущей версии Nano, мы имеем дело с более сильным микроконтроллером и More Memory для программы Flash и RAM.

, мигрируя в новый arduino® nano каждый, вам не нужно переписать свои программы. Ардуино позаботился о том, чтобы переход был безболезненным. Просто выберите новую тарелку в проекте и ... готов! Ваша программа будет работать над новой системой.

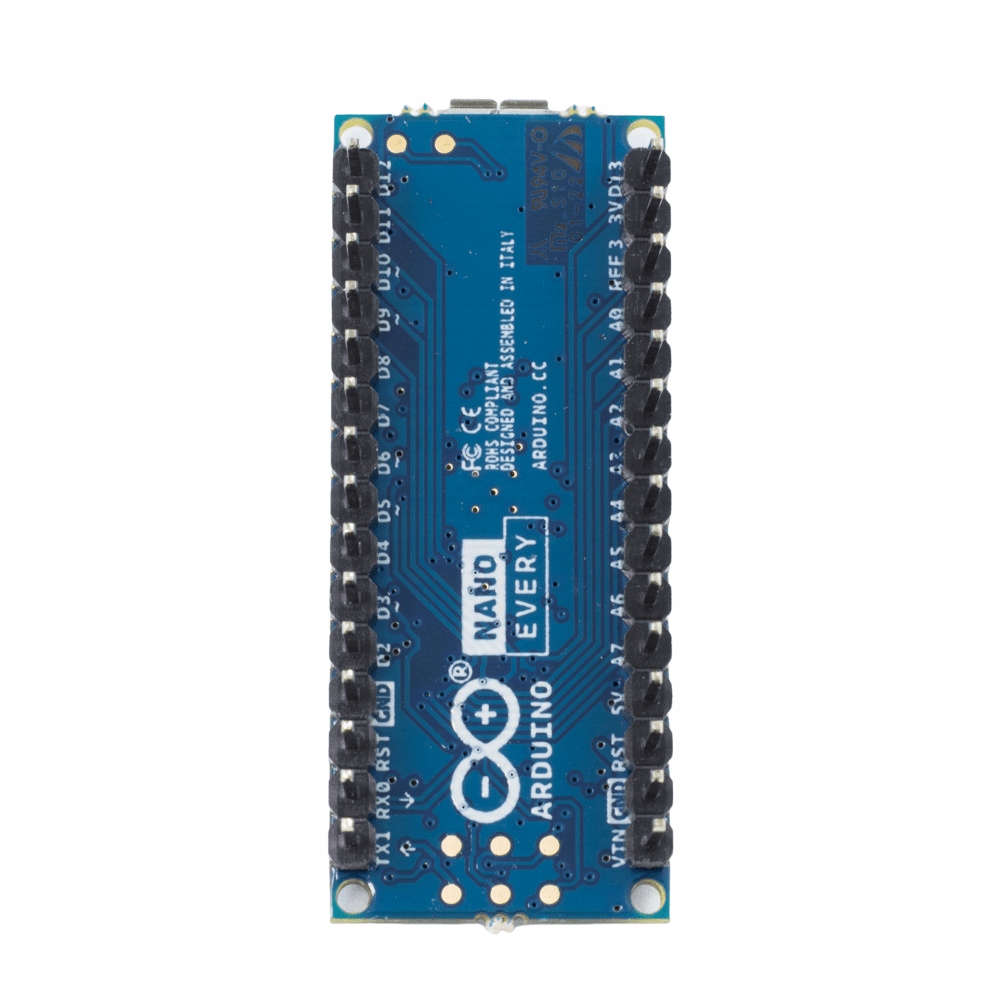

В этой версии булавки уже припаяны. вам не нужна паяльная железа для подключения ваших модулей.

arduino® nano Каждый

спецификация

• Модель arduino nano every - abx00033
• Напряжение мощности: 5 В (USB), 6-21 В (PIN VIN)
• Pins I/O напряжение: 5 V
• Установленный загрузчик
• USB System - UART: программист с функцией виртуального порта Com.
• Микроконтроллер atmega4809
• Максимальная частота тактовой частоты: 48 МГц
• Память SRAM: 6 кб
• Флэш -память: 48 кб
• Порты ввода/вывода: 14
• Выходы ШМ: 6
• Количество входов
