AR169 Усилитель для наушников на микросхеме TDA2822

Комплект своими руками (требует пайки)

производитель Arli Electronics

Универсальный малошумящий стерео усилитель для наушников (динамика) с регулировкой усиления на специализированной микросхеме TDA2822, основанной на модифицированном базовом приложении производителя. Разработанная конструкция, в отличие от представленных на рынке, отличается малым уровнем шума и чистым звуком. Модуль имеет стереовыход mini-jack и гнездо для подключения подключаемого блока питания. Он также может питаться от аккумулятора или от порта микро/макро/USB компьютера через специальный адаптер постоянного тока (не входит в комплект). Благодаря низкому энергопотреблению и широкому диапазону питающих напряжений модуль может питаться от аккумуляторов. Благодаря небольшим размерам модуль можно встроить в другое устройство.

Систему можно использовать в качестве усилителя для наушников для:

• компьютер, ноутбук, ноутбук
• смартфон, планшет
• MP3, MP4-плеер
• радиоприемник
• аудио- и видеосистема (телевизор, приставка) , система Hi-Fi)
• автомобильная аудиосистема
• электронные игрушки, музыкальные шкатулки

Технические параметры

• плавная регулировка громкости с помощью потенциометра
• двухканальная система, стерео с TDA2822
• Металлизированные резисторы< /li>
• низкий уровень шума и высокая динамика
• работа:
• в наушниках
• с динамиками 4–32 Ом
• максимальная мощность 2x1 Вт (можно подключить динамики мощностью до 2x5 Вт)
• частотная характеристика 20 Гц–22 кГц
• искажения < 0,2 %
• индикация работы - синий светодиод
• широкий диапазон напряжения питания 1,8В-15В постоянного тока
• потребление тока 20мА (с наушниками)< /li>
• гнездо для источника питания постоянного тока и выходное гнездо стерео мини-джек 3,5 мм.
• размеры платы 40x49 мм.

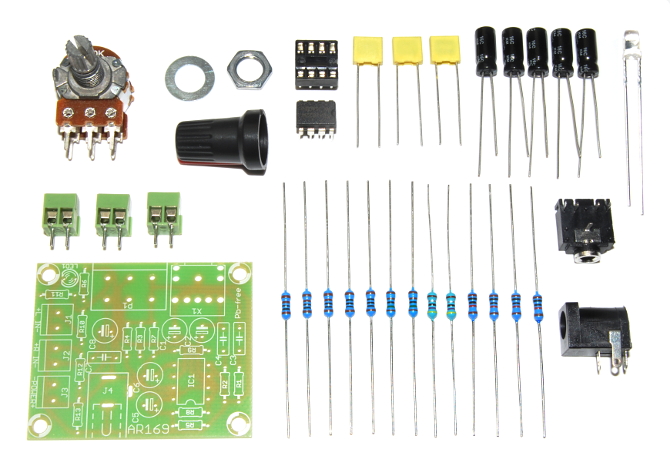

• в комплект входят: печатная плата, документация, набор элементов

Документация — https://arlisklep.pl/files/ARLI/AR169.pdf

Посмотрите демонстрационное видео на YouTube - https://youtu.be/mRVWhm8D-OU

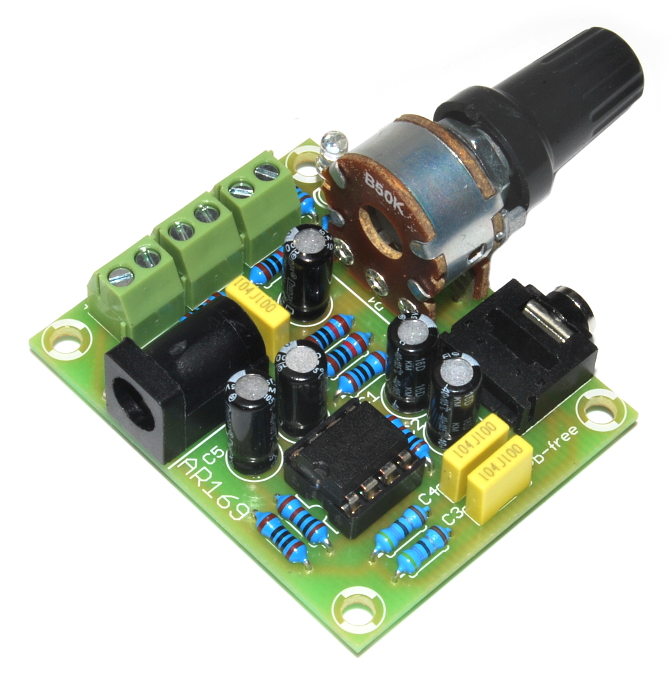

*иллюстративные фотографии собранного набора
