Aquabin Водоінфільтраційний тунель RAIN 150L

Инфильтрационный туннель Aquabin для ДОЖДЕВОЙ воды 150л

Дренажно-инфильтрационный туннель Aquabin для очистных сооружений и резервуаров для дождевой воды 150 л

Новое поколение традиционного дренажа для бытовых очистных сооружений!

Дренаж инфильтрационные тоннели 150 для инфильтрационных сточных вод, содержащих бытовые загрязнители в грунте. Конструкция тоннелей также позволяет использовать их для хранения и проникновения дождевой воды.

Тоннель размещается в земле, создавая гравитационные инфильтрационные отложения.

Боковые стенки туннеля имеют продольные щели, через которые сточные и дождевые воды могут проникать в землю.

150 инфильтрационных туннелей изготовлены из PEHD (полиэтилена высокой плотности) методом литья пластмассы. . Используемый метод производства позволяет получать продукцию компактной и легкой структуры. Каждый туннель имеет ребра, усиливающие конструкцию. Высота боковой перфорации тоннеля – 300 мм.

Емкость одного туннеля — 150 литров.

• Изготовлен из полиэтилена высокой плотности PEHD.
• Для инфильтрации сточных и дождевых вод в грунт.
• Простой монтаж и удобная транспортировка.
• Легкая туннельная конструкция.
• Возможность объединения тоннелей в последовательности любой длины.
• Небольшая глубина фундамента.
• Два вентиляционных патрубка Ø110 в верхней части тоннеля
• Крышка с приточным дефлектором
• Приточные патрубки диаметром Ø110 и Ø160 мм
• Возможность установки в местах с интенсивностью движения до 3,5Т
• Устойчивость к химической коррозии
• Высокая механическая стойкость

Технические параметры тоннеля Aquabin 150 :

• Длина (мм): 1200
• Ширина (мм): 500
• Высота (мм): 360
• Вес (кг): 5
• Общая площадь инфильтрации (м2): 1,3

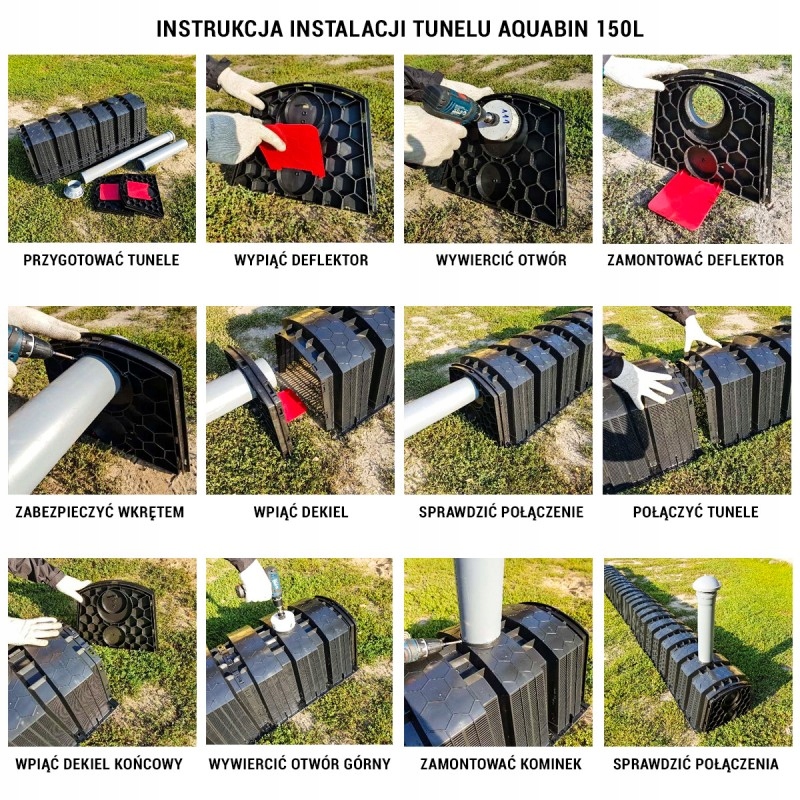

Условия установки тоннеля AQUABIN 150L:

В начале резьбы туннеля установлена ​​крышка, оснащенная дефлектором.

Целью дефлектора является поглощение гидравлического удара подаваемых сточных вод или воды. При использовании под тоннелями почва не размывается в местах притока сточных вод или воды.

Также устанавливаем крышку на конец резьбы туннеля. Кровать должна быть оборудована подачей воздуха на своем конце. Это можно сделать, используя одно из двух соединений, расположенных на верхней стенке каждого туннеля, или используя верхнее соединение в закрывающей крышке.

Соединения в верхней части туннеля также можно использовать для проверки туннелей.

Минимальная ширина котлована должна составлять 0,5 м, а минимальное расстояние между нитями – 1 м.

Дно котлована необходимо тщательно выровнять. На дно траншеи укладываем слой, поддерживающий просачивание (1), состоящий из камней фракцией 16-32 мм или заполнителя (без известняка) фракцией 32-64 мм, толщиной не менее 100 мм. мм. При условии хорошо дренированной почвы.

Опорный слой можно свободно увеличивать в зависимости от состояния почвы и воды. Туннели должны быть покрыты геотекстилем (2). Тоннельные нити укладывают с уклоном примерно 1%.

Туннели прокладываются на максимальную глубину 1200 мм, считая от поверхности земли до верхнего края тоннелей. Длина одной нитки тоннеля не должна превышать 30 м. Каждая нитка русла должна быть оборудована приточной вентиляцией - слабой вентиляцией. Засыпьте все родной почвой (3).

Для инфильтрации дождевой воды поддерживающий слой не требуется.

Туннельные депозиты могут быть установлены в проезжей части и под парковками, где передвигаются автомобили массой до 3,5 тонн. При этом между поверхностью земли и верхним краем тоннелей необходимо поддерживать минимальный уровень 50 см.

Как выбрать инфильтрационный (дренажный) тоннель для очистных сооружений:

Производитель рекомендует минимальное количество туннелей на одного пользователя при расположении в хорошо дренированной почве:

• Септики; 3 тоннеля на пользователя (RLM)
• Очистные сооружения с аэрацией (биологической); 2 туннеля на пользователя (RLM)

Как выбрать инфильтрационный туннель для резервуаров с дождевой водой:

При установке за резервуаром для дождевой воды или линейным водоотводом производитель рекомендует использовать коэффициент пересчета:

• 1 инфильтрационный туннель на каждые 15м2 поверхности крыши или поверхности, с которой собирается вода, при среднегодовом количестве осадков на 1м2 = 600 мм.

Количество тоннелей и толщину несущего слоя следует выбирать в соответствии с текущими почвенно-водными условиями.

Комплектация: 1 инфильтрационный туннель вместимостью 150л

Примечание: закрывающие крышки (дефлекторы) приобретаются отдельно.
