Сварочный аппарат Spotter Telwin Digital Puller 5500 230В

Аппарат контактной сварки, предназначенный для промышленного и профессионального использования

Сварочный аппарат Telwin 5500 230в смотрите на видео:

https://youtu.be/l3x_PkgvHe8

Скопируйте ссылку и вставьте в окно браузера

☑️ Переносная установка контактной сварки (аппарат точечной сварки) с микропроцессорным контроллером цифровым. Устройство обеспечивает многочисленные виды горячей и точечной обработки листового металла, специфичные для автомобильной отрасли, и эти сектора, в которых содержатся аналогичные виды листового металла.

☑️ Основные параметры аппарата следующие:

• ⭐ автоматическая настройка параметров сварки
• ⭐ возможность изменения времени сварки по сравнению со значением, установленным в автоматическом режиме
• ⭐ ограничение максимального тока линии после включения аппарата
• ⭐ жидкокристаллический дисплей с подсветкой, позволяющий отображать команды и задайте параметры

☑️ Аппарат для точечной сварки можно использовать для сварки листов низкоуглеродистого и оцинкованного железа.

• 1️⃣ Кабель
  • 1️⃣ Кабель
    • b> ведущий к пистолету: 2,5 м
    • 2️⃣ Массовый кабель: 1,5 м
    • 3️⃣ Кабель питания с вилкой: 3,5 м
    • 4️⃣ Ручка с надрывной массой

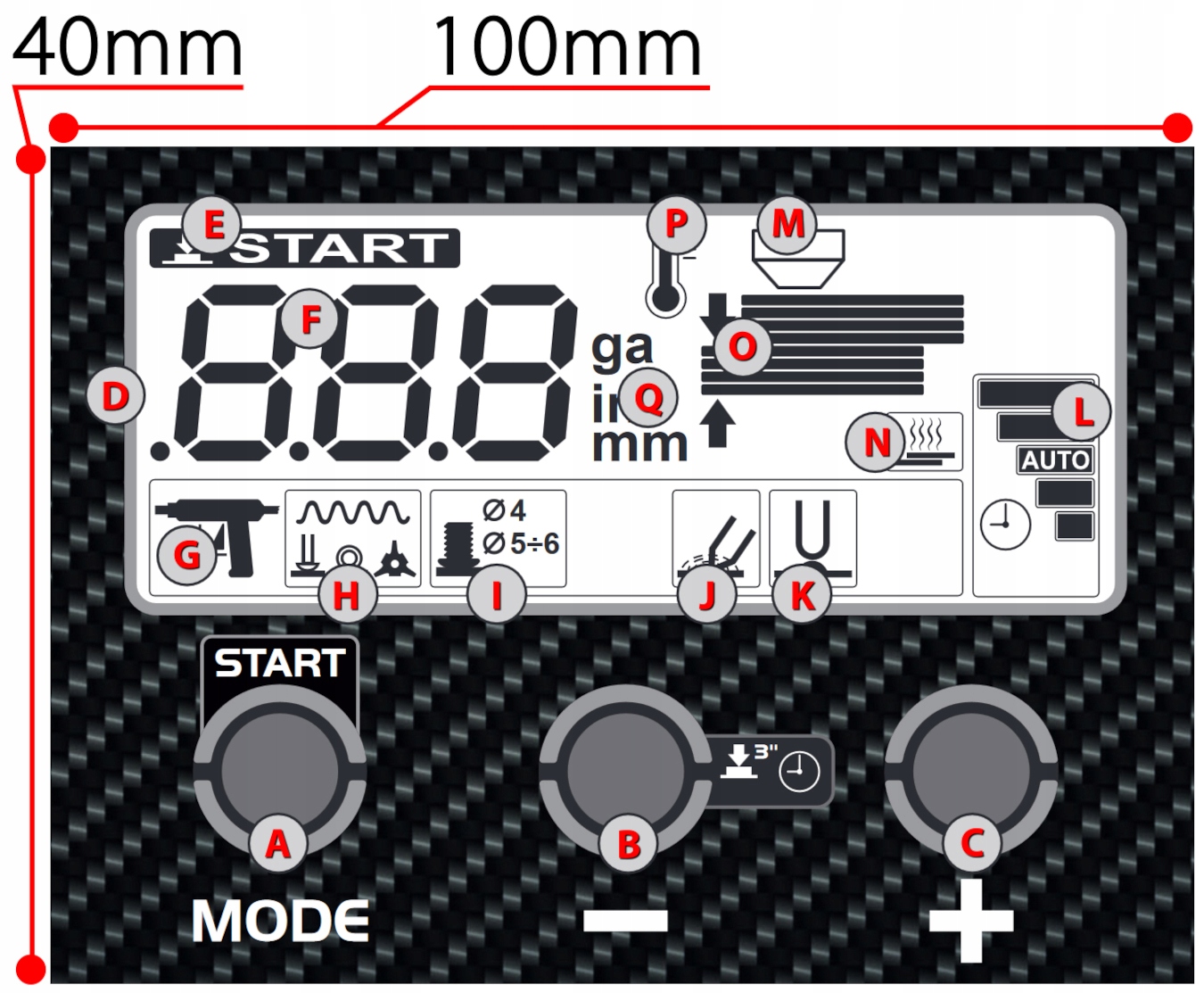

Дисплей:

• A. Многофункциональная кнопка

  - ⭐ ”START” активирует устройство для работы при первый запуск p>

  - ⭐ РЕЖИМ выбор программы используемого инструмента от H до K

  - ⭐ «ВЫБОР ЕДИНИЦЫ ИЗМЕРЕНИЯ» – удержание кнопки в течение 3 секунд позволяет установить единицу измерения толщины листа [мм], [дюймы], [га]

• B. Уменьшение толщины листа, времени сварки и мощности
• C. Увеличение толщины листа, времени сварки и мощность
• D. Жидкокристаллический дисплей
• E. "СТАРТ" Сигнализирует о том, что Для активации устройства следует нажать кнопку «РЕЖИМ».
• F. Отображает используемую программу, толщину листа или код тревоги (более подробно описано в руководство пользователя)
• G. Пистолет "Шпилька" без спускового крючка (версия активируется при контакте с заготовкой)
• H. Точечная сварка шпилек, заклепок, шайб, люверсов, треугольников li>
• I. Приварка винтов/заклепок диаметром 4-6 мм< /li>
• J. Использование баночного электрода
• K. Использование движущего электрода
• L . Указывает уровень времени сварки в зависимости от автоматически установленного значения.
• M . Активируется с помощью пистолета «Studder»
• N. Указывает, что используются щипцы.
• O. Обозначает толщину свариваемого листового металла.
• P. Указывает, что устройство находится в состоянии термостатической защиты.
• Q. Указывает единицу измерения [мм], [дюймы], [га]< /li>

Технические данные:

• ⭐ Номинальное напряжение питания: 230 В
• ⭐ Частота сети: 50/60 Гц
• ⭐ Максимальный сварочный ток: 3800 А
• ⭐ Вторичное напряжение холостого хода: 5,6 В
• ⭐ Максимальная мощность: 10,5 кВт
• ⭐ Номинальная мощность: 1,8 кВт 50 %
• ⭐ Максимальный ток точечной сварки: 2500 А
• ⭐ Сетевой предохранитель: 16 А
• ⭐ Коэффициент мощности: 0,8
• ⭐ Рабочий цикл: 1,5%
• ⭐ Степень защиты: IP22

Пользователь должен соблюдать следующие рекомендации для снижения воздействия электромагнитных полей:

• ⭐ скрепите как можно плотнее между собой два сварочных кабеля,< /b > (если есть)
• ⭐ голова и тело должны находиться как можно дальше от схемы подсчета очков
• ⭐ не переносить никогда не приваривайте кабели (если таковые имеются) друг к другу
• ⭐ не выполняйте точечные соединения, находясь в зоне действия сварочных цепей. Убедитесь, что оба провода находятся на одной стороне.
• ⭐ подключите обратный провод тока точечной сварки (если имеется) к объекту, на котором выполняется точечное соединение, как можно ближе к нему. соединение возможно
• ⭐ не выполняйте точечные соединения рядом со сварочным аппаратом, не садитесь и не опирайтесь на него во время выполнения операции (минимальное расстояние: 50 см) li>
• ⭐ не оставляйте ферромагнитные предметы (генерирующие магнитное поле вокруг себя) рядом с контуром точечной сварки

Пистолет с латунным электрододержателем

• 1️⃣ Электрододержатель для электродов Ø10/16 мм
• 2️⃣ Автоматический пистолет
• 3️⃣ Пистолетная рукоятка
• 4️⃣ Подвесная ручка

Инерционный молоток:

☑️ Используется для удаления вмятин, как небольших, так и более крупных.

• ⭐ Совет: ручка для треугольники/звезды наблюдатель

Толщина захватов 3мм

☑️ Размеры внутренней резьбы:

• ⭐ Одна резьба M14
• ⭐ Вторая резьба M10 глубже в держателе держателя

Это универсальный захват для любого сварочного аппарата.

Электрод для бит (шайбы ОТ) Spotter.

☑️ Электрод имеет резинку, которая удерживает биту для удобной работы.

Размеры:

• ⭐ Ручка: 16 мм

Прямые биты:

☑️ Биты с медным покрытием имеют лучшую тепло- и электропроводность, благодаря чему сварщику требуется меньше энергии для нагрева сверла, что приводит к - отсутствию искрения при >горении листовой металл вокруг сварного шва и листовой металл не перегревается в месте сквозного шва. Благодаря этому мы избегаем будущей коррозии листового металла с другой внутренней стороны:

• ⭐ 100 шт.
• ⭐ Толщина: 1,5 мм
• ⭐ Длина: 55 мм
• ⭐ Ширина ячейки : 22 мм(внешний), 10 мм(внутренний)
• ⭐ Ширина ручки: 9 мм

Витые биты:

• ⭐ 100шт..
• ⭐ Толщина: 1,3 мм
• ⭐ Длина: 55 мм
• ⭐ Ширина сетки: 22 мм (внешняя), 10 мм (внутренняя)
• ⭐ Ширина ручки: 9 мм

Гофрированная проволока

☑️ Гофрированная проволока для нагрева электродом, используется для удаления вмятин с помощью когтя, когтя ( гребенка) 6/8-крючок.

• Омедненная проволока имеет лучшую тепло- и электропроводность > благодаря чему сварщику требуется меньше энергии для нагрева проволоки!< /li>

Технические данные:

• ⭐ Длина: 320 мм
• ⭐ Толщина : 2,0 мм или 2,6 мм
• ⭐ Высота: 10 мм
• b>
• ⭐ Количество в упаковка: 25 штук

Электрод для гофрированного провода

☑️ Электрод для точного нагрева гофрированного провода до поверхность листового металла с помощью споттера или сварщика.

☑️ Технические данные:

• ⭐ Диаметр электрода: 10 мм
• ⭐ Длина: 80 мм
• 1️⃣Специальная паз для < б>комфортная работа
• 2️⃣ Изготовлен из специального медного сплава

Накладки для точечной сварки 100 шт

☑️ Благодаря медному покрытию, используемому в шайбах, мы используем их максимальную эффективность обеспечив хорошее склеивание, при этом не будем перегревать лист с внутренней стороны и вокруг сварного шва. >

• ⭐ Диаметр: 16 мм (внешний) 8 мм (внутренний)
• ⭐ Толщина: 1,6 мм

Электрод для накладок

☑️ Латунный электрод для приварки накладок корректировщика с магнитом для удобной работы.

• ⭐ Диаметр ручки: 10 мм
• ⭐ Длина электрода: 65 мм
< /ул>

Электрод для формовки и усадки листового металла.

☑️ Этот электрод упрочняет листовой металл.

☑️ Крепим его к держателю сварочного аппарата (куда приходит молоток), нагрейте кончик, а затем нарисуйте «улиткой», снимаем поверхность листового металла и закаливаем его.

• ⭐ Длина: 355 мм
• ⭐ Диаметр: 10 мм< /li>

В комплекте:

• ⭐ Сварочный аппарат Telwin Digital Puller 5500 400В
• ⭐ Пистолет автоматический без спускового крючка
• ⭐ Заземляющий кабель с быстрым заземлением
• ⭐ Инерционный молоток со звездообразным держателем
• ⭐ Инерционный молоток со звездообразным держателем li >
• ⭐ Звездочки - 5 шт
• ⭐ Прямые насадки 1,5 мм - 100 шт b>
• ⭐ Биты витые 1,3мм - 100 шт
• ⭐ Электроды для вакуумной обработки б> - 3шт.
• ⭐ Электрод для бит 16 мм
• ⭐ Гофрированный провод 2,0 мм или 2,6мм - 25шт
• ⭐ Электрод для гофрированной проволоки
• ⭐ Коготь 8 крючок 3мм
• ⭐ шайбы для сварочного аппарата - 100 шт
• ⭐ Электрод для шайб 10мм
