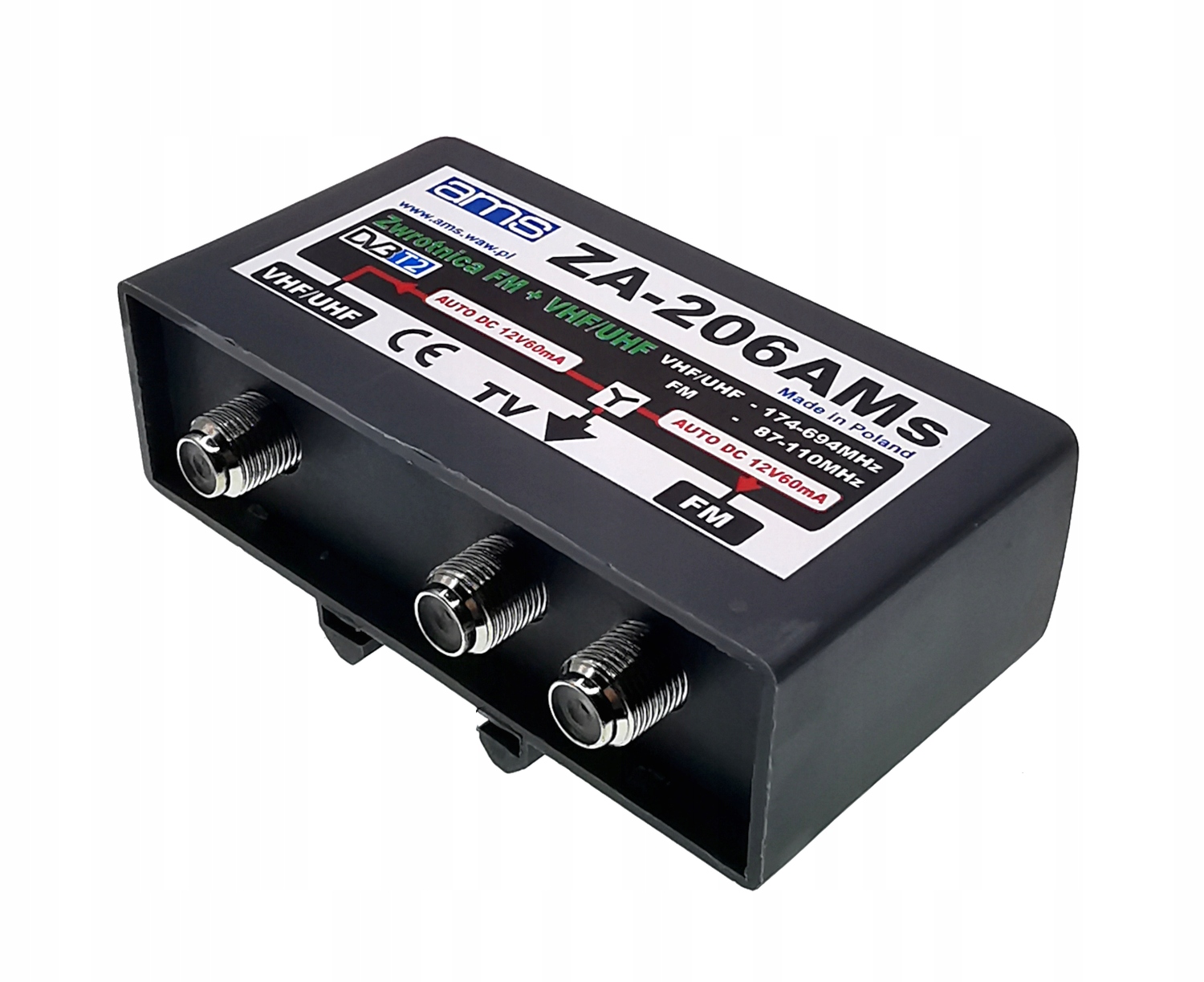

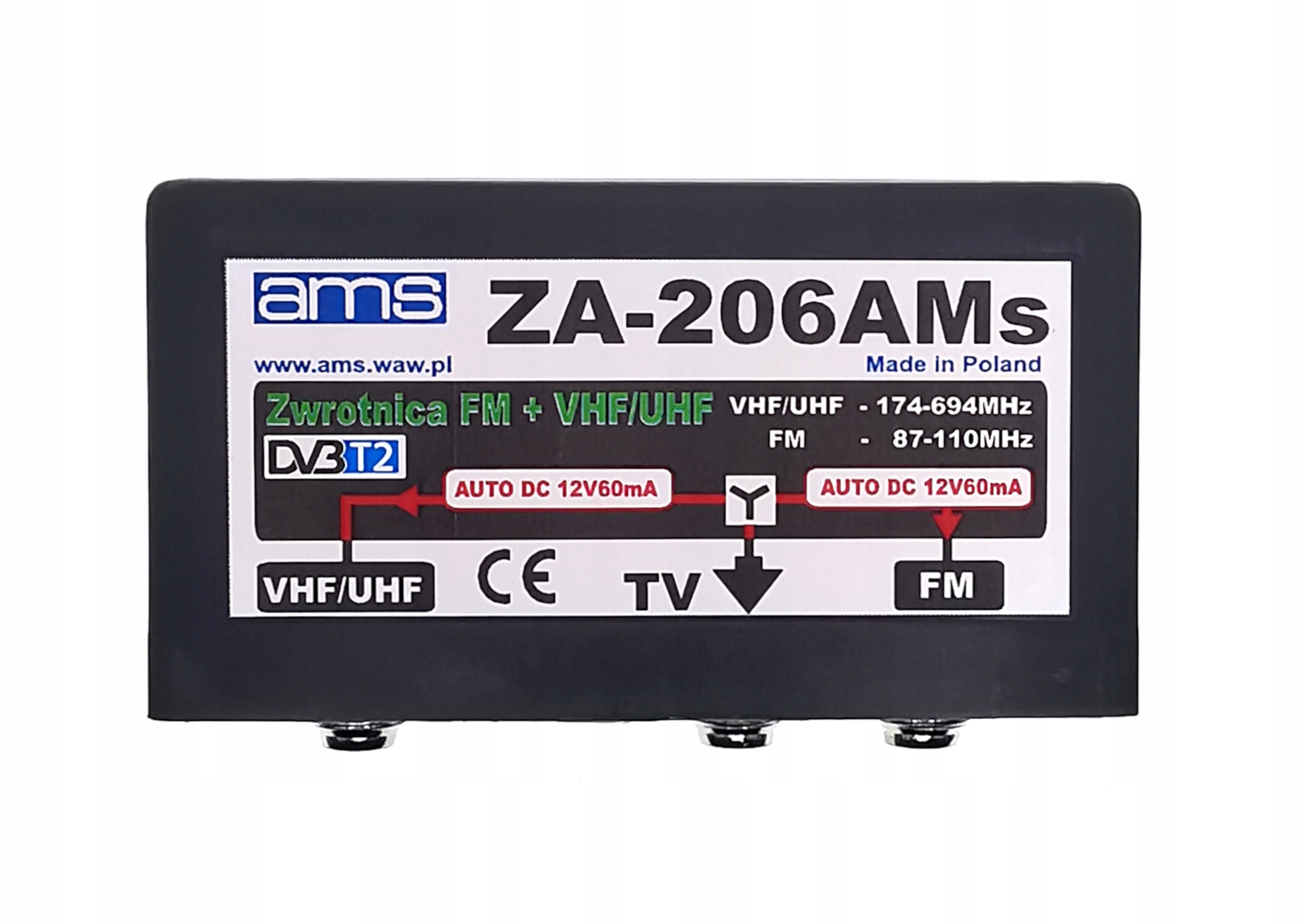

ZA-206AMs Диплексер внешней антенны FM+VHF/UHF

Диплексор имеет фильтры, ограничивающие полосу пропускания ниже 87МГц и выше 700МГц

Польский продукт

Отличительные особенности:

• экранированный корпус
• резиновые крышки для F-разъемов
• крепление на мачте с полосный терминал
• каждое ответвление имеет систему, обеспечивающую автоматическую передачу мощности на усилители.

Двухвходовый кроссовер ZA-206AMs используется в качестве элемента, суммирующего сигналы от две антенны: FM (87-110 МГц) и DVB-T (174-230 МГц/471-694 МГц), установленные на антенной мачте, рядом с антенным комплектом.

ZA- Диплексер 206АМс предназначен для работы на открытых пространствах.

Конструкция корпуса предотвращает попадание дождя внутрь кроссовера. Легкая установка на мачту благодаря пластиковой ленте.

В комплект входят резиновые чехлы, защищающие разъемы F от воды.

AUTO DC

ZA-206AM позволяет подавать питание на усилитель, установленный в антенном блоке. Мощность передается по сигнальным путям, где обнаруживается усилитель. Если антенна оснащена симметрирующим устройством, напряжение подаваться не будет.

В комплект входит:

Резиновые чехлы защищают разъемы F от воды

3 разъема типа F для подключения кабелей

Примеры использования кроссовера:

Схема использования кроссовера для подключения двух пассивных антенн: широкополосной (ДМВ/УКВ) и FM-радиоантенны к одному телевизору. Разделить объединенный сигнал с антенн лучше всего с помощью разъема терминала RTV для подключения телевизора и радио.

Схема использования кроссовера для подключения двух пассивных или активных антенн: широкополосной (ДМВ/УКВ) и FM-радиоантенны к одному телевизору. Кроссовер автоматически передает питание на обе антенны, поэтому к ним можно установить усилители. Для телевизора необходим блок питания. Если мы будем использовать усилитель для обеих антенн, потребуется более мощный источник питания, чем стандартный 100 мА.

Схема использования кроссовера для подключения двух антенн: широкополосной антенны (ДМВ/УКВ) и FM-радиоантенны на 3 телевизора и радиоприемника с использованием AWS-144. В обеих антеннах можно использовать усилитель или балун. AWS-144 автоматически обнаруживает усилитель и подает напряжение или блокирует его, если в антенне используется балун.

Технические данные:

Количество входов/выходов: 2 / 1

Диапазоны входных частот:

• Диапазон FM: 87–110 МГц
• Диапазон ОВЧ/УВЧ: 174–694 МГц

Потери прохождения +/- 0 , 5: 1 дБ (FM/VHF/UHF)

Разделение входов: => 40 дБ

R вход и выход Fрозетки: 75 Ом

Автоматическое напряжение постоянного тока 12 В макс. текущее потребление [вход мА]:ОВЧ/УВЧ: 60, FM: 60
