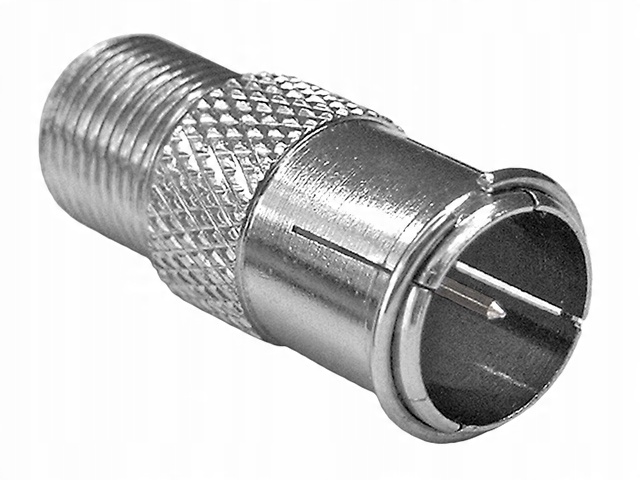

Адаптер РЧ антенны, вилка QuickF — розетка F, быстрый разъем 75 Ом

Номер по каталогу: 62290

Описание товара

Карточка каталога, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/62290.htm

Разъем F есть самый популярный разъем в радиотехнике, обычно используемый в установках телевидения/спутника. Разъем F работает в диапазоне до 3 ГГц и имеет сопротивление 75 Ом (в большинстве приложений) или реже 50 Ом.

Разъем Quick F (fast F, Push On F) является модификацией разъема Quick F (fast F, Push On F). Пробка F. Размеры пробки такие же, отличием является отсутствие внутренней резьбы. Благодаря этому вилка Quick F, в отличие от классической вилки F, не требует навинчивания на розетку F. Для подключения вилки Quick F необходимо вставить ее в розетку, как это происходит, например, с вилками RCA (CINCH). Надевать заглушку вместо ее завинчивания гораздо быстрее и удобнее (в некоторых случаях завинчивание заглушки F невозможно без специализированных инструментов). Везде, где на разъеме нет механических напряжений, вместо вилок F можно использовать вилки Quick F.

Предлагаемый адаптер имеет вилку Quick F с одной стороны и розетку F с другой и позволяет заменить классическую вилку F на вилку Quick F. Благодаря этому мы легко можем заменить окончание кабеля на гораздо более более удобный.

Для передачи радиочастотных сигналов используются многие типы коаксиальных разъемов (радиочастоты – высокие частоты МГц-ГГц). Устройства и антенны TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi имеют разъемы, рассчитанные на работу в диапазонах частот от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые в настоящее время разъемы представлены в таблице ниже - мы приводим внешний вид вилок и розеток данного типа, максимальную рабочую частоту и примерные диаметры разъемов.

Предлагаемый адаптер изготовлен из медного сплава. Сопротивление адаптера составляет 75 Ом.

Технические данные

• Разъемы: вилка Quick F, гнездо F
• Сопротивление: 75 Ом
• Рабочий диапазон: CAM/R/TV /SAT (до 3 ГГц)
• Материал: медный сплав
• Размеры (длина/диаметр): 25/10,5 мм
• Вес: около 5 г
• li

Продукт, который мы предлагаем, является новым, неиспользованным, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
