антенный переключатель z-112ms fm+vhfiii/ uhf/ uhf/ 75 Outdoor

Переключатель имеет полосу, ограничивающую полосу ниже 87 МГц и выше 700 МГц

польского продукта

Различающие функции:

• Экранированное корпус
• Резиновые крышки на вилках f
• Установка на мачте с использованием зажима
• Текущий проход в треке UHF1 (макс. 24 В/250 мА)

Входные данные используются в качестве элемента, добавляя сигналы из трех антенн, он монтируется на антенной мачте, рядом с набором антенны. Установка на мачте - это простое занятие благодаря пластиковой полосе. Можно отправить питание на антенну предусилитель по вводу UHF1. 5G)

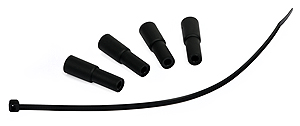

включено:

Резиновые кожухи, защищающие разъемы F от доступа к воде

4 типа F разъемы для подключающих кабелей

Примеры использования кроссовера:

Схема переключателя для подключения пассивных антенн: VHF / UHF1 / UHF2 к одному телевизору

Схема использования переключателя для подключения антенн: VHF с симметризером / UHF1 с усилителем / UHF2 с симметратором к одному телевизору. На телевизоре необходим источник питания. Переключатель передает напряжение в усилитель в антенне UHF1, в то время как антенны UHF2 и VHF напряжение блокируется

Схема переключателя для подключения антенн: VHF / UHF1 / UHF2 до 4 телевизоров с использованием AWS-144. Усилитель или симметриан могут быть установлены в антенне UHF1. AWS-144 автоматически обнаруживает усилитель и дает напряжение или блокирует его, если в антенне используется симметриптер. Симатристы должны использоваться в антеннах VHF и UHF2

Технические данные:

Количество входов : 3

Количество выходов : 1

диапазоны частоты ввода :

• vhf: 87-230 мх. DB
• UHF1: 471-694 МГц, прохождение (+/- 0,5 дБ): 4,5 дБ
• UHF2: 471-694 МГц, перекрестное дэмп (+/- 0,5db): 4,5 дБ

& b> VHF/UHF> 40; UHF1/UHF2> 22
