Аналізатор спектру TinySA ULTRA від 100 кГц до 5,3 ГГц

Код: 14282130460
Как заказать
15064 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №13165540
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 6

Приобретая «Аналізатор спектру TinySA ULTRA від 100 кГц до 5,3 ГГц», вы можете быть уверены, что данный товар из каталога «Осциллографы» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

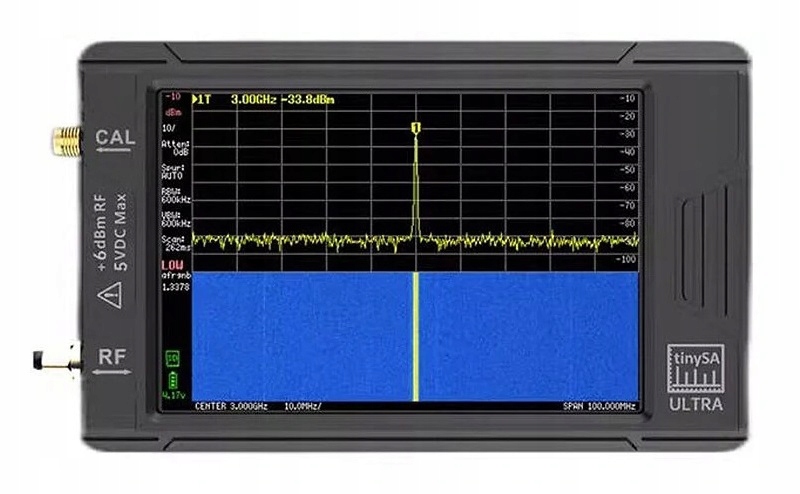

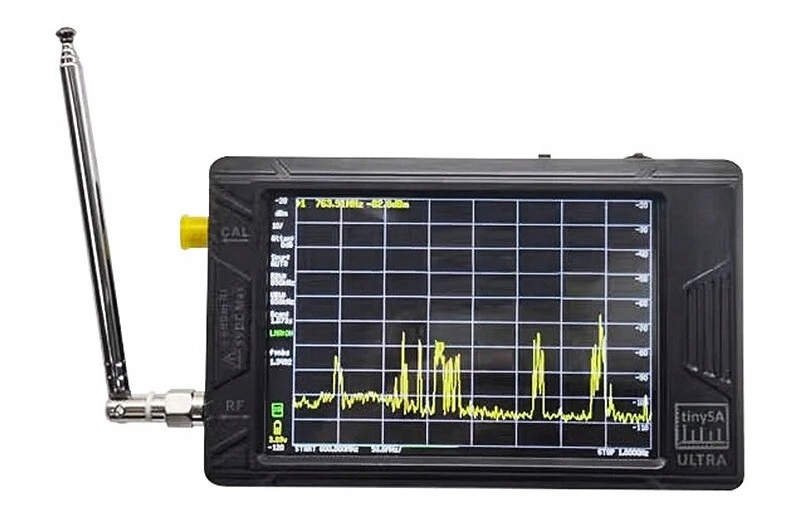

Анализатор спектра TinySA ULTRA от 100 кГц до 5,3 ГГц

Технические параметры

  • модель: TinySA ULTRA
  • полоса пропускания: 100–5,3 ГГц
  • РЧ-генератор: 100 кГц - 5,4 ГГц
  • RBW 200 Гц - 850 кГц МШУ и аттенюатор
  • Фазовый шум: -92 дБн
  • DANL -166 дБм/Гц
  • 3,95" TFT ЖК-дисплей (480x320)
  • встроенный аккумулятор емкостью 3000 мАч
  • максимальная входная частота: 800 МГц, 6 ГГц в режиме ULTRA
  • разрешение фильтра 1,3 и 10 шагов от 200 Гц до 850 кГц
  • максимальная выходная частота: синусоидальная 100–800 МГц, квадратная 800 кГц – 4,4 ГГц, смешанный сигнал 4,4–5,4 ГГц
  • выходной уровень: -104 дБм – -16 дБм
  • ультрарежим: уровень калибровки до 5,3 ГГц
  • внутреннее усиление LNA: 20 дБ до 4 ГГц
  • количество точек сканирования: максимум 450
  • время сканирования 0 -350 МГц: 165 мс
  • DANL 100 МГц: -153 дБм/Гц (LNA выключен)/ -169 дБм/Гц (LNA включен)
  • Ухудшение DANL в ультра-режиме: 10 дБ до 2,5 ГГц, 25 дБ до 5,3 ГГц.
  • Фазовый шум при отстройке 10 кГц: -92 дБн/Гц.
  • Фазовый шум при отстройке 100 кГц: -110 дБн/Гц.
  • Разъем microSD для карта памяти
  • Разъем JACK для подключения наушников 3,5 мм
  • Максимальный потребляемый ток: 330 мА
  • Максимальный зарядный ток: 1300 мА
  • Встроенный аккумулятор: Li-Po 3,7 В, 3000 мАч.

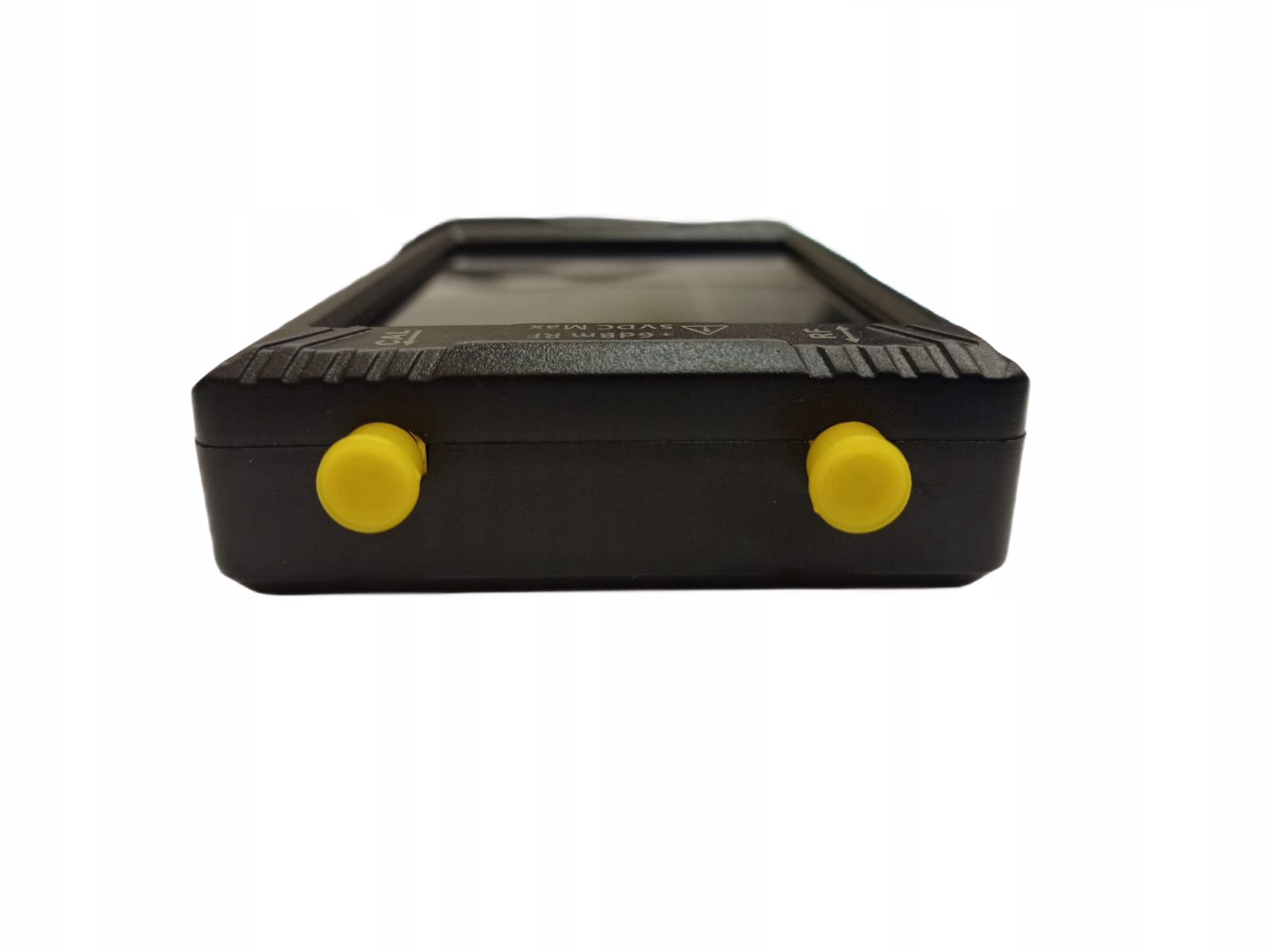

  • РЧ-разъем: SMA «мама».
  • Коммуникационный разъем: USB-CDC, UART-TTL.
  • Размеры: 117x72x23 мм.
    • >

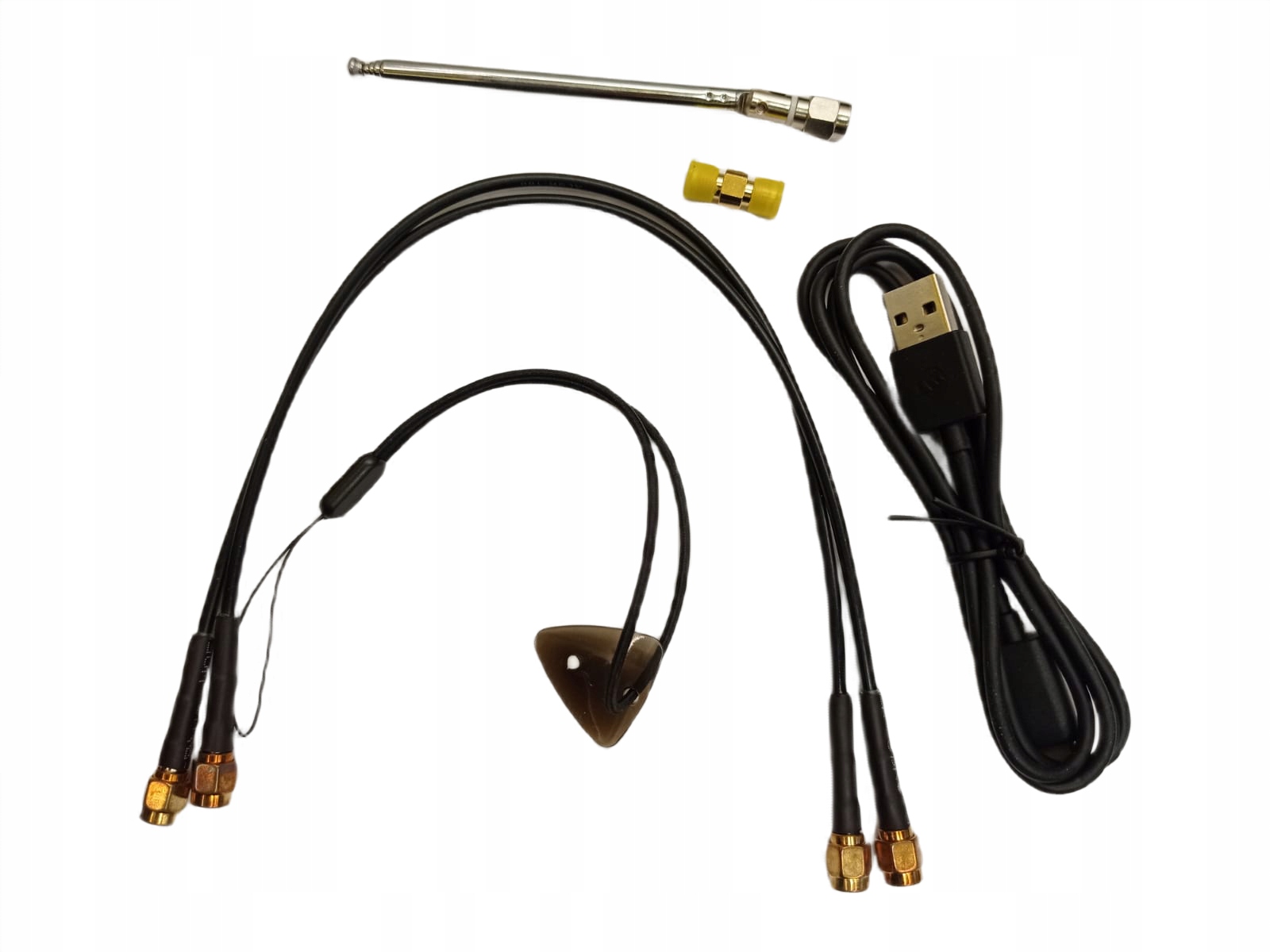

В комплект входит

  • 1 анализатор спектра tinySA ULTRA.
  • 1 кабель USB-C.
  • 2 кабеля SMA. ALSR100, 30 см
  • 1 адаптер SMA-SMA
  • 1 антенна с разъемом SMA
  • 1 ремешок с кубиком управления экраном
  • 1 карта памяти 32 ГБ

Пользовательский интерфейс:

  • 16 бит на пиксель RGB
  • резистивное сенсорное управление
  • управление поворотным переключателем
    • li>
  • li>
  • Управление последовательным портом USB
  • дополнительный порт TTL USART на внутренней плате
  • линейное питание для предотвращения коммутационного шума.

Характеристики анализатора спектра:

<ул>
  • Диапазон входных частот от 100 кГц до 800 МГц в обычном режиме и до 6 ГГц при включенном режиме ULTRA.
  • Входное сопротивление 50 Ом, если подавление входного сигнала установлено на 10 дБ или выше.
  • возможность выбора ручного и автоматического входного ослабления в диапазоне от 0 дБ до 31 дБ с шагом 1 дБ, когда LNA не активен.
  • Максимальный входной ток +/-5 В постоянного тока.
  • абсолютный максимальный входной уровень +6 дБм с внутренним ослаблением 0 дБ
  • абсолютная максимальная кратковременная пиковая входная мощность +20 дБм с внутренним ослаблением 30 дБ
  • рекомендуемая максимальная входная мощность +0 дБм с внутренним ослаблением в автоматическом режиме.
  • Для получения наилучших результатов измерения входная мощность должна быть ниже -25 дБм.
  • точка входного пересечения продуктов модуляции третьего порядка (IIP3) +15 дБм с внутренним ослаблением 0 дБ
  • Точка сжатия 1 дБ при -1 дБм с внутренним ослаблением 0 дБ.
  • Разрешение и линейность детектора мощности 0,5 дБ в зависимости от частоты +/-2 дБ ниже 5,3 ГГц, +/-5 дБ между 5,3 ГГц и 6 ГГц
  • Погрешность абсолютного уровня мощности после калибровки уровня мощности +/- 2 дБ
  • Встроенный дополнительный LNA 20 дБ с коэффициентом шума 5 дБ.
  • Самый низкий различимый сигнал без LNA на частоте 30 МГц с разрешением полосы пропускания 30 кГц -102 дБм.
  • самый низкий заметный сигнал от LNA на частоте 30 МГц с разрешением полосы пропускания 200 Гц -145 дБм
  • погрешность частоты равна выбранной полосе разрешения
  • Фазовый шум -90 дБ/Гц при сдвиге 100 кГц и -120 дБ/Гц при сдвиге 1 МГц
  • Безимпульсный динамический диапазон с полосой разрешения 30 кГц и шириной 70 дБ
  • фильтры разрешения с шириной 0,2, 1, 3, 10, 30, 100, 300, 600 и 850 кГц.
  • разрешение экрана 51, 101, 145, 290 или 450 точек измерения.
  • Скорость сканирования более 1000 точек в секунду с использованием фильтров самого высокого разрешения.
  • автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранного разрешения полосы пропускания.
  • опция подавления импульсов для оценки того, генерируются ли определенные сигналы внутри или фактически присутствуют во входном сигнале.
  • выход на наушники для прослушивания демодулированного звука (только AM). Только стереоразъем, высокое сопротивление повышает громкость, защита от короткого замыкания.

    • Характеристики генератора сигналов:

    • синусоидальный выходной сигнал с гармониками ниже -40 дБ в диапазоне основных частот от 100 кГц до 800 МГц
    • выходной уровень выбирается с шагом 1 дБ в диапазоне от -110 дБм до -20 дБм.
    • выше 800 МГц можно выбрать два режима вывода:
    • режим самого чистого сигнала: прямоугольный сигнал, до 4,4 ГГц с большими шагами по частоте и менее точным выходным уровнем.
    • Режим высочайшей точности: пониженные гармоники с максимально сильными импульсами до 5,4 ГГц с частотным разрешением менее 800 МГц и высоким выходным уровнем. шагов.
    • Погрешность уровня +/- 2 дБ до 800 МГц в диапазоне от -72 дБм до -18 дБм, меньшая точность ниже -72 дБм, еще меньшая точность ниже -110 дБм.
    • Разрешение выходной частоты 57,2 Гц< /li>
    • дополнительные частоты модуляции AM или FM от 50 Гц до 5 кГц (AM) или 1 кГц (FM) или развертка в выбранном диапазоне частот.
    • Глубина модуляции AM от 10% до 100%.
    • Отклонение FM от 1 кГц до 300 кГц
    • дополнительный сдвиг выходного уровня во всем диапазоне выходного уровня

    Характеристики опорного генератора

    • опционально -35,6 дБм основной прямоугольный сигнал, подключенный к калибровочному выходу
    • частота может быть установлена ​​на 1 МГц, 2 МГц , 4 МГц, 10 МГц, 15 МГц или 30 МГц.
