Аналізатор антен RigExpert Stick 230 0,1-230 МГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Заказывая «Аналізатор антен RigExpert Stick 230 0,1-230 МГц», вы можете быть уверены, что данное изделие из каталога «Модули и платы» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
RigExpert Stick 230
Профессиональный миниатюрный антенный анализатор 0,1-230 МГц
Антенный анализатор RigExpert Stick 230 — эффективный инструмент, идеальный для полевых работ, созданный для:
- тестирования
- контроля
- настройка
- ремонт
антенн и антенных установок 25, 50, 75, 100, 150, 200, 300, 450 и 600 Ом в широком диапазоне частот диапазон 0,1-230МГц.
RigExpert Stick 230, благодаря своим компактным размерам, небольшому весу, возможности ношения на поводке и широкому спектру возможностей, является идеальным инструментом для работаю в поле.
Возможности RigExpert Stick 230:
- быстрая проверка согласования антенны
- настройка антенны на резонанс
- точный параметр измерительные антенны (КСВ, R, X, Z, L, C)
- измерение на определенной частоте
- выбор измерения для коротковолновых диапазонов
- измерение антенного кабеля
- измерение емкости или индуктивности реактивных нагрузок
- местоположение поврежденного места в антенной линии
- измерение длины линии передачи
- измерение характеристик антенны
- измерение антенны без влияния кабеля
- Беспроводная связь Bluetooth.
Несмотря на огромные возможности, эксплуатация данного типа оборудования очень проста.
При настройке антенны мы можем выбрать определенную частоту, диапазон частот или только любительские диапазоны частот.
b>При измерении на выбранной частоте доступны 5 экранов с данными.
Очень полезная функция – автоматический поиск резонанса антенны.
A Плотный корпус, плотная гибкая крышка USB-порта и плотная крышка антенного разъема позволяют использовать анализатор в полевых условиях при различных погодных условиях.
Длительное время автономной работы (16 часов непрерывного измерения) ) позволяет не беспокоиться об электропитании во время работы в полевых условиях. Зарядка аккумулятора осуществляется через разъем USB (кабель входит в комплект заводского оборудования).
Запитать анализатор можно также с помощью прилагаемого USB-кабеля.

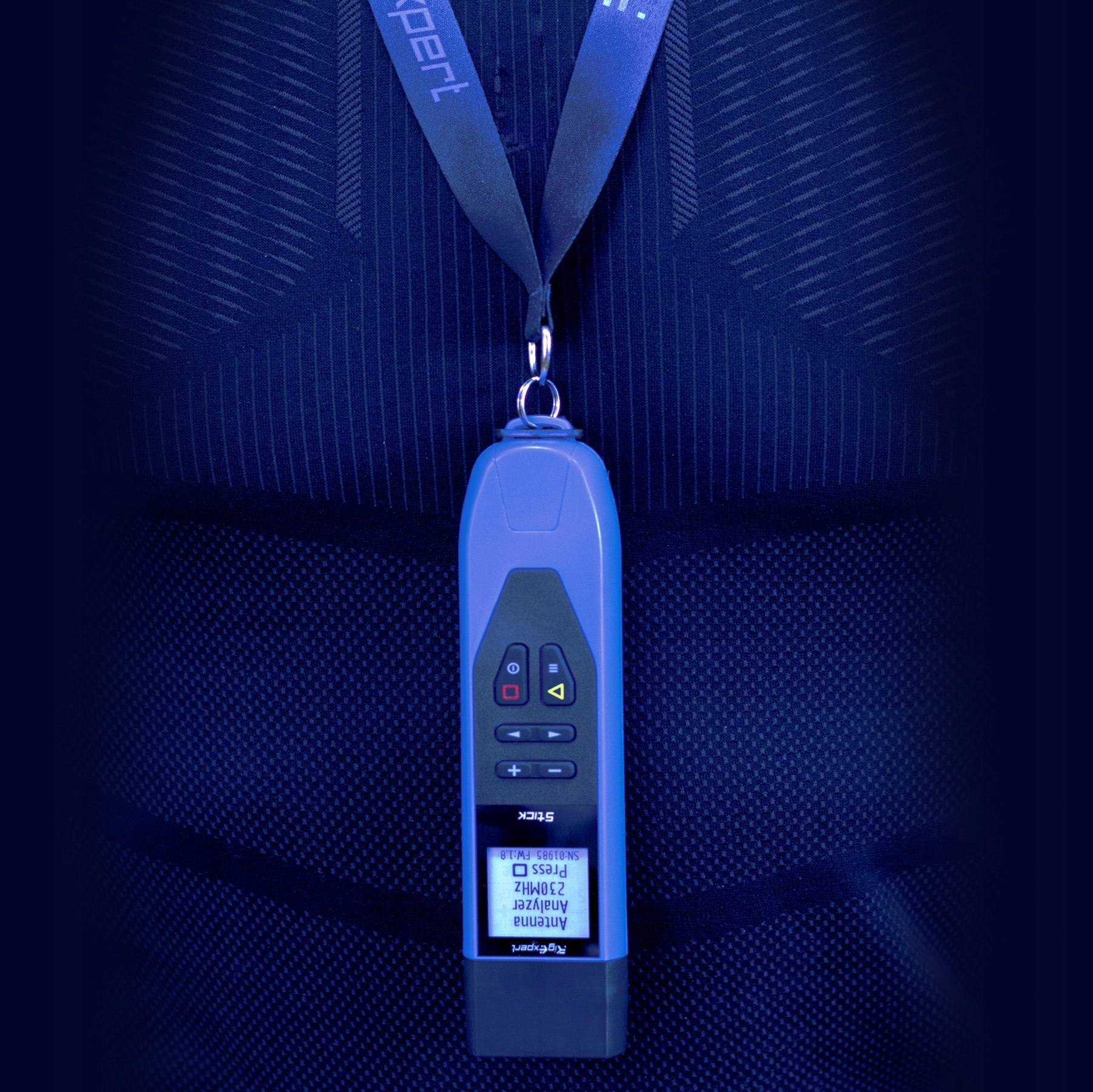

RigExpert Stick Анализатор 230 можно легко носить на прилагаемом шейном ремешке, а благодаря компактным размерам он также легко помещается в кармане.

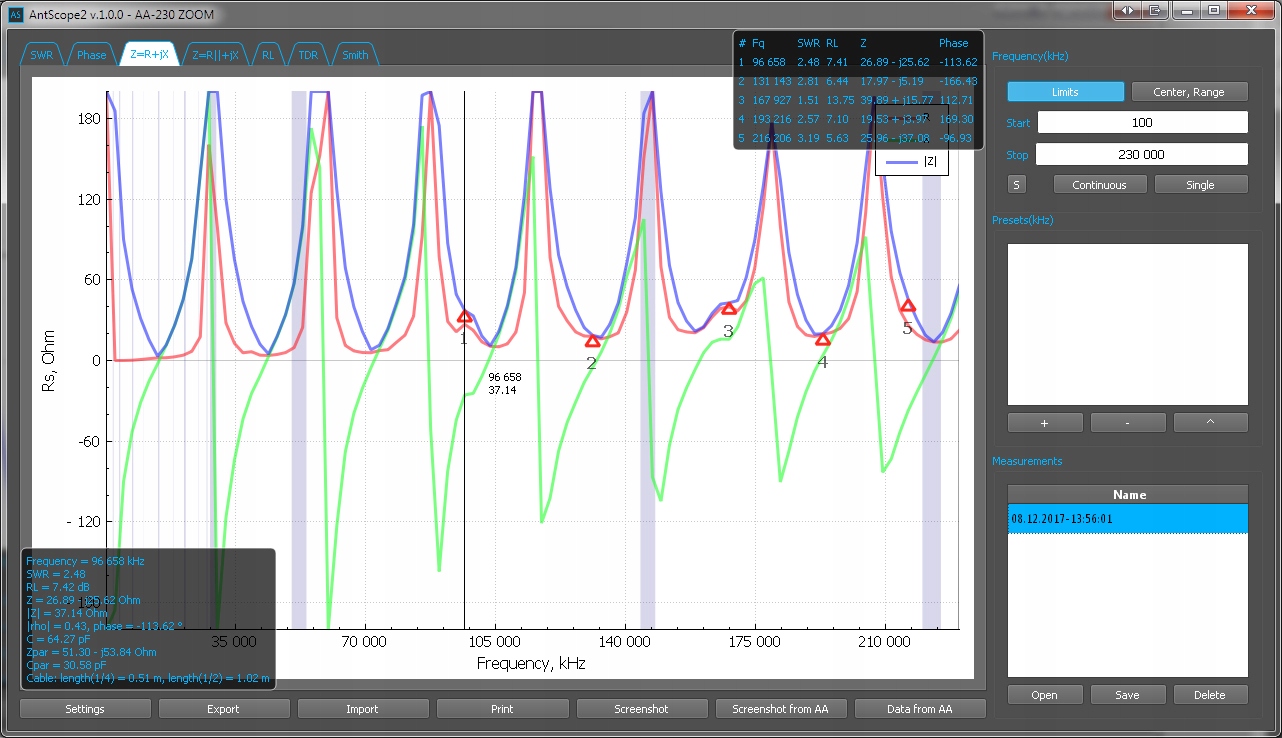

RigExpert Stick 230 также можно использовать совместно с компьютером или смартфоном/планшетом – это позволяет, например, сохранять, публиковать или обрабатывать графики.
Для этой операции требуется приложение AntScope2 для ПК (с Windows, MacOS и Ubuntu ) и AntScope для Android/iOS.
AntScope2 для ПК можно загрузить:
AntScope для iOS доступен в APP Store:
Благодаря приложению AntScope функциональность и возможности RigExpert Stick 230 во многом сопоставим с более дорогими анализаторами.
Анализатор работает в диапазоне 0,1–230 МГц — он предназначен для служб радиосвязи, подрядчиков, коротковолновых радиолюбителей и любителей.
RigExpert Stick 230 оснащен розеткой SO-239 (для популярных вилок UC-1).
Чем отличается антенный анализатор от рефлектометра?
Основное отличие антенного анализатора от рефлектометра заключается в спектре возможностей. Высококлассный рефлектометр позволяет нам относительно точно измерить КСВ (и ничего больше). Однако анализатор способен измерить не только точно КСВ, но также волновое сопротивление и реактивное сопротивление.
С помощью рефлектометра мы не можем проверить, находится ли антенна в резонансе, а это очень важно для работы антенны (низкий КСВ не всегда гарантирует эффективную работу антенны).
Подводя итог: антенный анализатор — это инструмент для профессионального или любительского применения с самыми высокими требованиями.
Технические характеристики:
- Диапазон частот: 0,1–230 МГц
- Разрешение измерения: 1 кГц
- Установочное измерение: 25, 50, 75, 100, 150, 200, 300, 450 и 600 Ом
- Диапазон измерения КСВ: 1-100 (цифровой режим), 1-10 (график)
- Отображение: монохромный e-Ink (электронная бумага) 200 x 200
- водонепроницаемая клавиатура с 2 x 3 кнопками
- Разъем: SO-239
- Источник питания: Li-Ion Батарея 2,7 В, тип 18650.
- Время работы: до 16 часов непрерывных измерений.
- Размеры: 185 х 40 х 33 мм.
- Рабочая температура: 0 - 40 градусов C.
- Вес: около 185 г (с аккумулятором)

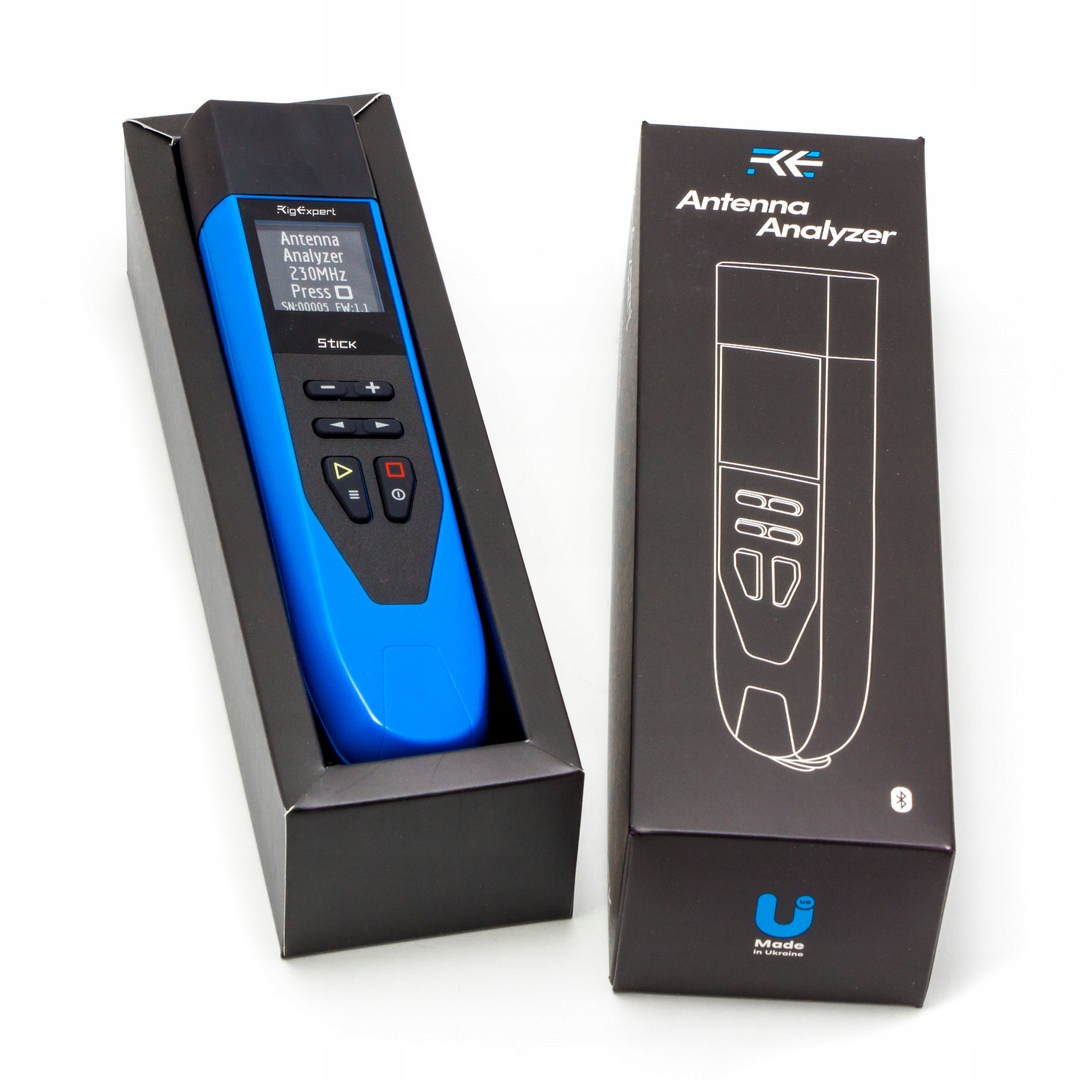

- Антенный анализатор RigExpert Stick 230
- шнур
- Батарея 3,7 В типа 18650
- Соединительный USB-кабель
- инструкция по-английски английский
