Вертикальный быстросъемный зажим с горизонтальным основанием

Информация о продукте:

• вертикальный зажим с открытым рычагом и горизонтальной опорой от AMF,
• оцинкован и пассивирован,
• заклепки из нержавеющей стали вдвигаются втулки подшипникацементированные, закаленные и отпущенные,
• смазанные опорные точки,
• эргономичная маслостойкая ручка с большой поверхностью для рук и мягким компонентом ,
• безопасный зажимной элемент с защитой пальцев,
• не теряющийся зажимной винт на конце зажимного рычага.

Советы:

• Угол открытия можно увеличить, нажав стопорный штифт.

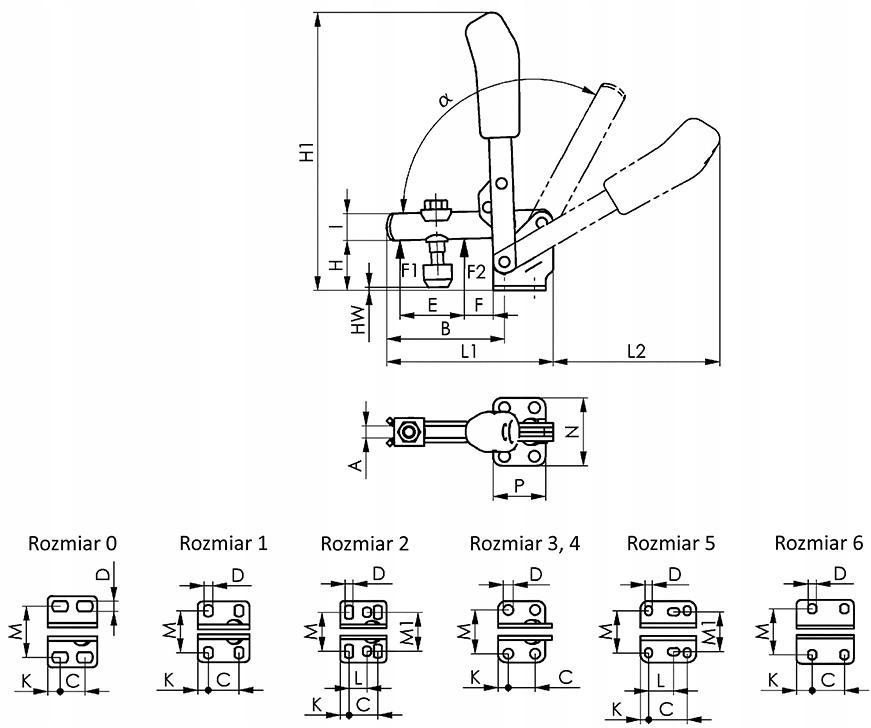

Спецификация:

• размер: 5,
• f1: 3,0 кН,
• f2: 5,0 кН,
• прижимной винт: M12 x 80,
• прижимной винт: M12 x 80,
• li>
• вес: 1480 г,
• а: 14,
• б: 140,
• в: 45,0,
• d: 8,5,
• e: 73,
• f [мм/U]: 34,0,
• h1: 281,0,
• hw мин.: -3,0,
• hw макс.: 27,5,
• i: 25,
• к: 9,5,
• л: 26,5–31,5,
• л1: 195,
• л2: 185,
• м: 145–50,
• н: 70,
• p: 65,
• h: 55,8,
• m1: 45

Режим: 6800-5

EAN: 4020772090050
