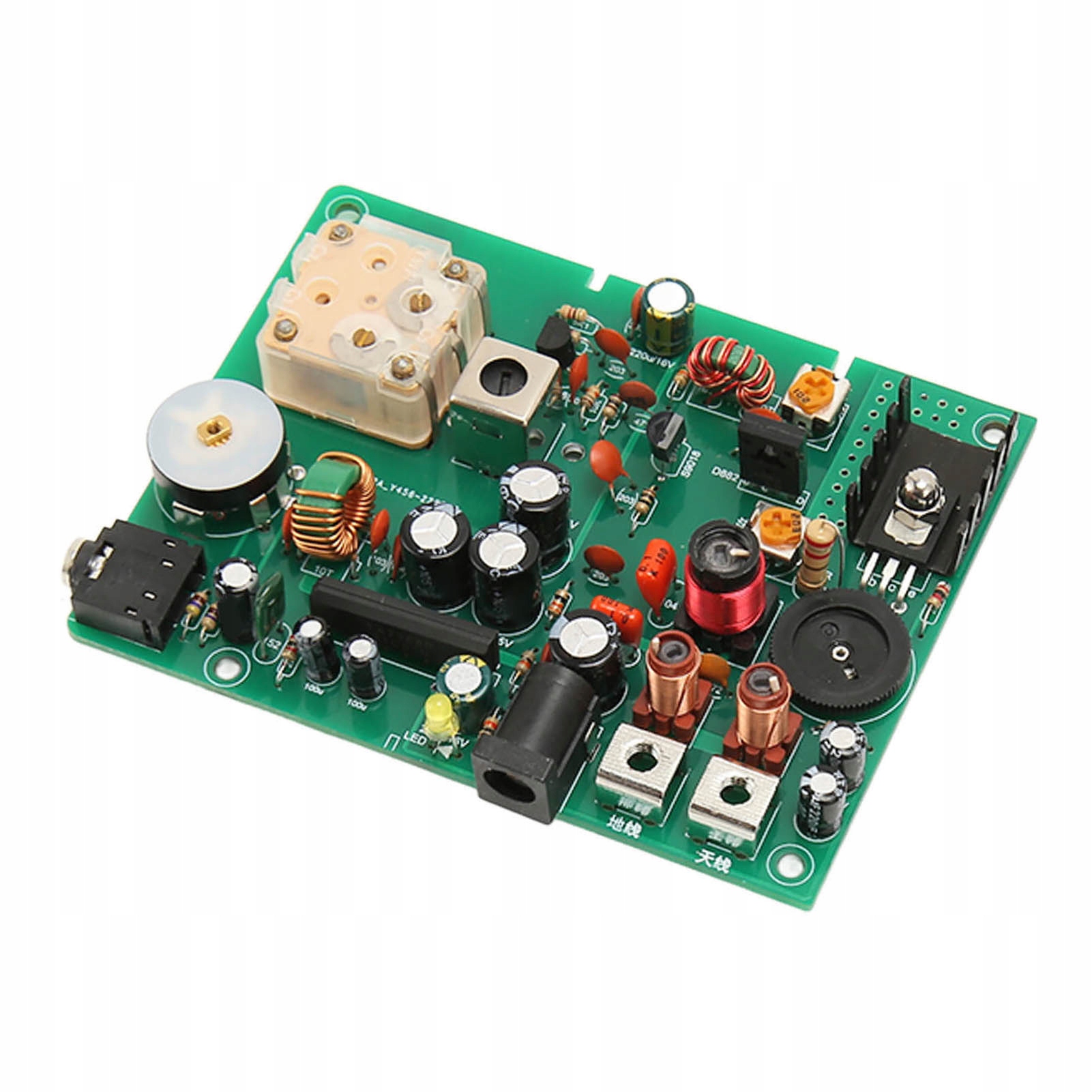

Комплект регулируемого передатчика AM Medium Medium Fave Transmitter 530–1600 0 В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 999
Покупая «Комплект регулируемого передатчика AM Medium Medium Fave Transmitter 530–1600 0 В», вы можете быть уверены, что данное изделие из каталога «Остальные» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Функция:
1. Усиление звука: R2, R3 для резистора доступа к источнику звука SW1, потенциометр громкости, микросхема усилителя звука IC1, конденсаторы аудиосвязи C9, периферийные конденсаторы C11, C12, R1, C8, схема RC-фильтра, R5, D1.
2. Источник колебаний: Q1 состоит из общего колебательного контура трансформатора основной модуляции, генерирующего высокочастотные амплитудные сигналы, регулировка CV может быть установлена на частоте 530-1600 кГц, R10, C19 для цепей положительной обратной связи, C18 для ВЧ мостовых конденсаторов для ВЧ, которые поддерживают и ВЧ, и ВЧ, и ВЧ, и ВЧ, и ВЧ. Фильтрация питания C17; R7, R8, R9 для резистора смещения.
3. Высокочастотное усиление: Q2 Q1 Дополнительное усиление высокочастотного амплитудного сигнала, C20 для емкости связи, высокочастотная мостовая емкость C21, R11, R12 для отклоняющего резистора, B2 для высокочастотной широкополосной индуктивности. B2 Вторичное выходное высокочастотное напряжение.
4. Высокочастотная модуляция: звуковые конденсаторы C22, C23, отрегулируйте SW3 для получения соответствующего звукового напряжения, резистор отрицательной обратной связи R15, резистор смещения SW2, R14, отрегулируйте SW2, чтобы улучшить качество звука.
5. Фильтровать сеть: L2, L3, C26, C27 для сети нижних частот, отфильтровывать высокие гармоники, чтобы форма сигнала была близка к синусоидальной, согласующейся с антенной.
Спецификация:
- Тип изделия: комплект средневолнового радиочастотного передатчика.
- Материал: печатная плата.
- Источник питания: 9 В, 2 А постоянного тока, интерфейс 5,5, внутренний отрицательный положительный и внешний отрицательный (необходимо обеспечить собственный источник питания).
- Частота передачи: 530–1600 кГц (средневолновой диапазон).
- Мощность ВЧ-передатчика: регулируемая. 20–500 МВт, отрегулируйте мощность на расстоянии 5–10 метров.
- Антенна: можно использовать бытовой провод диаметром 1,5 или 2,5 квадрата, длиной 2–5 метров (необходимо убедиться)
- Аудиовход: 3,5 мм на обоих концах, поставляется с аксессуарами на борту.
- Источник звука: компакт-диск, настольный компьютер, мобильный телефон и т. д.
- Применимо к: средневолновому радио энтузиасты, обучающие студентов изучению генерации беспроводных сигналов AM AM TRANSTITER Sound
Список упаковки:
- 1 передатчик
- 1 комплект винтов
- 1 руководство пользователя
- 1 звуковой кабель
