ALARM HOME ROPAM WI-FI SMS сенсорна програма

Охранная сигнализация Ropam NeoGSM-IP со встроенным GSM-модулем, WiFi

В комплекте:

• Панель управления сигнализацией Ropam NeoGSM-IP - 1 шт;
• Монтажные аксессуары (контакты, резисторы, кабель аккумулятора);
• Антенна Ropam AT-GSM-MINI90 - 1 шт;
• Ropam O пластик корпус -R3P - 1 шт;
• Блок питания Ropam PSR-ECO-2012 - 1 шт;
• проводная сенсорная клавиатура (сенсорная панель) ROPAM TPR-4B (цвет корпуса: черный) - 1 шт;
• проводная уличная оптико-акустическая сирена Yotogi TI700 - 1 шт;
• необслуживаемый аккумулятор 7Ач 12В - 1 шт.

❗Инструкцию по установке и руководство можно скачать в разделе «дополнительная информация» внизу страницы.

❗Панель управления программируется локально (через кабель micro USB – не входит в комплект или Wi-Fi/ETH ) или удаленно (через сервер RopamBridge – GPRS или IP).

❗ВНИМАНИЕ❗

Комплект продается без датчиков сигнализации, которые вы можете приобрести под свои нужды на других аукционах.

К входам ПКП подключаем датчики движения, герконы, датчики дыма, детекторы угарного газа, детекторы газа и т.д.

Панель управления имеет 8 заводских входы с возможностью расширения через расширители, первый - EXP-I8 (до 16 входов), а следующий - EXP-I8-RN - расширители приобретаются отдельно.

Сенсорная панель имеет 2 дополнительных входа. Для их использования между панелью и панелью управления необходим 6-проводной кабель.

СИСТЕМА СИГНАЛИЗАЦИИ СЕРИИ Ropam предназначена для обеспечения безопасности и эффективного обнаружения краж со взломом и нападений в частных и небольших компаниях, а также для расширения более совершенных систем. Это лучший выбор там, где важнее всего простота управления, надежность и обширные коммуникационные функции.

Панель управления имеет встроенный GSM-коммуникатор и модуль WiFi, благодаря чему мы получить удаленный контроль и управление системой. Устройство поддерживаетпроводную и беспроводную связь Aero

ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯ Ropam NeoGSM-IP имеет встроенный GSM-коммуникатор и модуль WiFi, благодаря которым можно осуществлять удаленное управление системой. Это гибридная панель управления - возможна проводная и беспроводная связь Aero (требуется модуль APm-Aero - не входит в комплект).

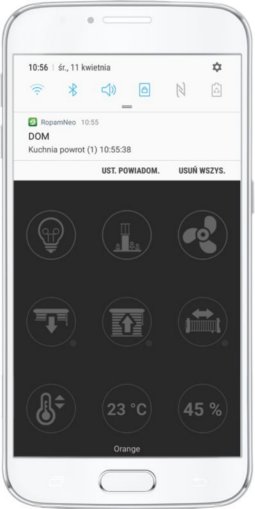

Системой также можно управлять со смартфона с помощью системы Android (версия 5 или новее). Приложение RopamNeo можно загрузить из Google Play в магазине Ropam Elektronik.

Панель управления программируется локально (через кабель micro USB или Wi-Fi/ETH) или удаленно (через сервер RopamBridge — GPRS или IP). Устройство предназначено для использования в частных домах и небольших компаниях, а также для расширения более совершенных, специализированных систем.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (NeoGSM-IP):

• 2 независимые зоны с 2 типами режима ожидания: полный или ночной
• гибридная панель управления: проводная + беспроводная система Aero
• пользователи : 32 кода (1 основной +31), 8 телефонных номеров, электронная почта
• от 8 до 32 программируемых зон, расширение за счет расширителей входов, сенсорных панелей, беспроводной системы Aero< /li>
• от 8 до 24 программируемых выходов, расширение расширителями выходов
• поддержка до 4 сенсорных панелей (TPR-4x/ серия 4xS) или сенсорные клавиатуры (TK-3x)
• дополнительный локальный релейный выход на каждой сенсорной панели
• встроенный GSM-модем
• встроенный WIFI-модуль (ВНИМАНИЕ! в связи со встроенной WiFi-антенной требуется установка в пластиковый корпус - O-R3P)
• возможность проводного подключения к локальной сети через расширитель: EXP-LAN
• уведомления, такие как: SMS/CALL/E-MAIL/PUSH
• поддержка мобильных приложений: RopamNeo, для онлайн-контроля через Интернет
• IP-связь: основной канал WIFI/LAN, резервный канал GPRS (автоматическое переключение)
• 4 таймера с календарем, для управления и автоматизации
• работа с PSR -ЭКО источники питания (экономия энергии и затрат)
• расширенные логические функции и программные реле времени, логический процессор
• локальное программирование через micro USB или WIFI/ETH
• дистанционное управление программирование через сервер RopamBridge (GPRS или IP)
• поддержка USSD-кода (управление предоплаченной картой
• удобные съемные клеммные разъемы, сгруппированные по портам
• питание : 12 В постоянного тока (для питания требуется контролируемая интеллектуальная система питания: PSR-ECO-5012-RS или PSR-ECO-2012)

✅ ФУНКЦИИ АВТОМАТИЗАЦИИ СТРОИТЕЛЬСТВА:

• поддержка датчиков температуры и влажности (проводных, беспроводных)
• Функция комнатного термостата
• выходное управление (BO) для управления элементами автоматизации возможно через: мобильное приложение RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• Аналоговый вход AI 0–10 В для управления физическими параметрами, например, напряжением аккумулятора, влажностью [ %RH], температура и т.д.
• интеграция звука с видеодомофонами (ВАР-1У), домофонами и домофонами
• объектное подслушивание (АМР-1)

✅ Логический процессор:

• расширенные логические функции, арифметические функции, счетчики, реле времени
• до 10 независимых логических условий, (If.. блокирует .Then...Else)
• 20 реле времени для реализации время-логических функций
• создатель логики или редактор сценариев (язык сценариев C), симулятор: установщик и предварительный просмотр сценария
/ul>

✅ УВЕДОМЛЕНИЕ/УПРАВЛЕНИЕ:

• SMS-уведомление и контроль - независимые сообщения о событиях в системе
• ГОЛОС/КЛИП: независимый голос вызов событий в системе с помощью голосовых сообщений (синтезатор речи ВСР-1, ВСР-2, прослушка АМР-1)
• E-MAIL: независимые сообщения электронной почты о событиях в системе, поддержка SMTP-сервера (без SSL/TSL)
• GPRS-мониторинг: взаимодействие со станцией/сервером программного обеспечения мониторинга Ropam или со станцией Kronos NET (драйвер RopamDirect), шифрованная передача TCP/IP, два IP-адреса, резервная передача SMS, параллельная работа с режимом оповещения SMS/VOICE
• возможность работы через мобильное приложение RopamNeo

АНТЕННА GSM Ropam AT-GSM-MINI90, угловая 90°, всенаправленная предназначена для внутреннего использования. Возможна установка в разъем SMA и на корпуса системы.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (AT-GSM-MINI90):

• частота: двухдиапазонная, 900/1800 МГц, всенаправленная.
• Разъем SMAm, угол 90°.
• Усиление: 2,15 дБи.
• КСВ < 2,0.
• сопротивление: 50 Ом.
• поляризация: вертикальная, всенаправленная.
• цвет: черный.
• размеры: ø 10 x 48 мм.
>
• li>
• темп. эксплуатация: -30°С ... +85°С

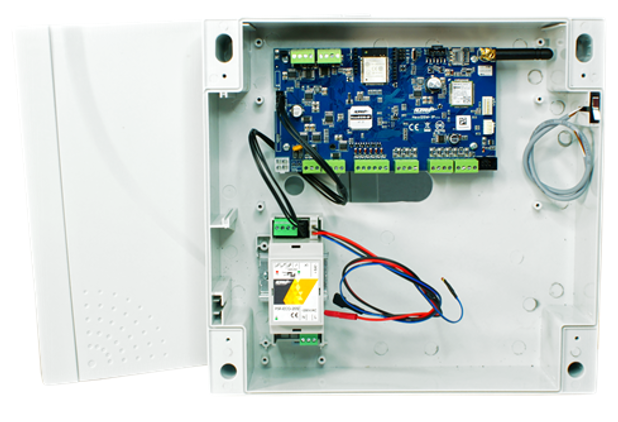

ПЛАСТИКОВЫЙ КОРПУС Ropam O-R3P оснащен антисаботажным микропереключателем, сигнализирующим об открытии корпуса. Он совместим с:

• источником питания: PSR-ECO-2012 (рейка DIN TH35)
• панелями управления: BasicGSM 2 , MultiGSM 2 (+ VAR-1U/VAR-1U-D4M), OptimaGSM (+EXP-I8 +AP-IP + VAR-1U/VAR-1U-D4M), NeoGSM -IP.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (O-R3P):

• эстетичный, компактный и корпус накладного монтажа из пластика.
• место для аккумулятора: 7Ач/12В В(SLA).
• Тампер ROPAM - противосаботажный микропереключатель,
• тампер - открытие корпуса,
• материал: ABS, светло-серый цвет
• закрытие: 4 винта с передней части корпуса + крышки,
• монтажная пластина из плексигласа, печатная плата сборка винтами (простая модификация, другая конфигурация)
• установка антенны GSM, WIFI внутри корпуса,
• размеры 264 x 253 x 85 мм

УМНЫЙ БУФЕРНЫЙ ИСТОЧНИК ПИТАНИЯ Ropam PSR-ECO-2012работает с системами OptimaGSM, BasicGSM 2, MultiGSM 2 (луч) и NeoGSM-IP. Блок питания предназначен для установки в модульный корпус DIN 2M и специальные корпуса с индексом «D», например 0-R4D.

✅ ОСОБЕННОСТИ ИЗДЕЛИЯ (PSR -ECO- 2012):

1. Функции и параметры источника питания переменного/постоянного тока, блока преобразования энергии:

• высокая энергоэффективность 90% во всем рабочем диапазоне
• повышенная гальваническая развязка PRI/SEC: 3,5 кВ
• li>
• источник бесперебойного питания постоянного напряжения
• электронная и автономная защита: защита от перегрузки OCP, защита от короткого замыкания SCP, температура OHP, повышенное напряжение OVP, пониженное напряжение UVP
• li>
• Модульный корпус DIN 2M

2. Функции и параметры схемы зарядного устройства:

• двухфазная зарядка аккумулятора I/U: постоянный ток и постоянное напряжение
• автокомпенсация зарядного напряжения, +/- 3,3 [мВ/°С/ячейка] относительно температуры 25 °С.
• электронная защита с автовозвратом: OCP, SCP, UVP и обратной полярностью (RPP)
• динамическая. тестирование и диагностика аккумулятора
• поддерживает свинцово-кислотные аккумуляторы 12 В (SLA или AGM) емкостью от 1,2 до 7 Ач

3. Рабочее состояние источника питания (контроль) и системная связь:

• конструкция и функции в соответствии с PN-EN 50131-6, ступень, тип источника питания A
• технические выходы: Состояние сети, состояние батареи и другие неисправности
• контроль и связь с системами: OptimaGSM, BasicGSM 2, MultiGSM 2 (луч)
• оптическая индикация рабочего состояния источника питания

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (PSR-ECO-2012):

• Индикация сбоя питания переменного тока: технический выход ACok
• Индикация сбоя низкого напряжения Постоянный ток: Uвых мин +1 В (+/- 5%)
• Параметр автокомпенсации зарядного напряжения в зависимости от температуры окружающей среды: -3 мВ/°C/элемент (+/- 20%) выше расчетная температура 20 °C +3 мВ/°C/элемент (+/- 20%) ниже расчетной температуры 20 °C
• энергетическая эффективность: 88–91%
• защита выхода +BAT -: пониженное напряжение UVP (Ubat <10,3 В +/- 5%), защита от короткого замыкания SCP, обратная полярность батареи (RPP)
• напряжение отключения разряженной батареи Uout мин.: Uout <10 В без нагрузки Uout <10,4 В @ Iout 1,5 А
• выходная нагрузка +V, GND: In=1,5A (постоянный) Ipeak=2A (мгновенный)
• защита преобразователя импульсов от короткого замыкания: Ilim = 1,8 А (+/- 5%), состояние: ограничение тока короткого замыкания или перегрузка выхода.
• защита от короткого замыкания, тепловые выходы +BAT-: PTC 1,85 А.
• выходная нагрузка. мощность: FBAT (100 мА при 30 В постоянного тока, макс. нет защиты от короткого замыкания) ACok (5 мА при 12 В постоянного тока)
• тип выхода FAC, FBAT: OC (открытый коллектор)
• напряжение и ток питания: Uin=195~265 В переменного тока, 50 Гц, Irms=0,25 А макс.
• Пусковой ток источника питания: 11 А при 2 мс — без нагрузки
• Выходное напряжение источника питания: Uout=13,8 В постоянного тока + 0,5 В/-1 В при отсутствии нагрузки батарея присутствует Un =13,8 В постоянного тока (@20°C, Iout=0A) Uout=9,5~14,3 В при подключении батареи
• Пульсирующее напряжение постоянного тока: макс. 100 мВ пик-пик.
• мощность выходная мощность блока питания (эффективность по току): 20Вт (макс. 1,5А)
• общая мощность блока питания: 25Вт
• потребление энергии без нагрузки от сети ~230В (Iout=0 , Ibat=0): 0,39Вт (S=3,5ВА)
• Ток потребления системами постоянного тока (без выходов): 10 мА @12В
• работающая батарея: 12В, 2,1 Ач - 7 Ач (VRL/SLA)
• Ток зарядки аккумулятора: Ibat=0,7A при 12 В постоянного тока Ibat=0,4A при 13,4 В постоянного тока
• Условия эксплуатации: класс II, - 10° C ... +55°C Отн. влажность: 20 % ... 90 % без конденсации.
• вес: 130 г (нетто).
• корпус: DIN 2M, ABS (UL94-VO). )
• размеры: 36,3 x 90,2 x 57,5 ​​мм

СЕНСОРНАЯ ПАНЕЛЬ (СЕНСОРНАЯ КЛАВИАТУРА) Ropam TPR-4B имеет емкостный сенсорный экран с диагональю 4,3", что обеспечивает удобство управления устройства с помощью значка (операция аналогична планшету или смартфону). Предназначен для контроля и управления системой охранной сигнализации на базе Панель управления Ropam OptimaGSM. Позволяет реализовать:

• функции сигнализации: постановку, снятие с охраны заданной зоны. и т.д.
• функции автоматизации: управление освещением, жалюзи, автоматикой ворот и т.д.

Вы можете самостоятельно определиться с расположением иконок на экране, что существенно ускоряет работу. операция. Еще одним преимуществом является слот для карты MicroSD емкостью до 8 Гб. Позволяет сохранять информацию о событиях в системе, а также файл с планом здания или галерею из 100 фото. Она также имеет 2 тревожных входа (НО/НЗ), к которым можно подключить датчики.

Сенсорная панель имеет корпус для поверхностного монтажа с защитой от -диверсионная защита. Предназначен для установки в стандартную установочную коробку fi60. Идеально подходит для квартир, домов, магазинов, офисных помещений и других небольших объектов.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TPR-4B):

• дисплей: цветной, 4,3″ TFT LCD, светодиодный
• высокая яркость и экран контраст
• эстетичное и эксклюзивное качество исполнения: встроенная стеклянная панель с дисплеем в низкопрофильном корпусе
• Сенсорная панель «TouchPanel», без механических контактов , емкостный, поддержка жестов
• интерактивное графическое меню с пиктограммами (значками)
• 2 экрана с возможностью свободного размещения пиктограмм, согласно требования приложения или пользователя
• функция комнатного термостата (2 независимых): еженедельный календарь, 5 температурных профилей, синхронизация 4 ежедневных интервалов на выбранных панелях и мобильном приложении (IP)
• функция произвольной раскладки клавиатуры числовые
• текстовые подсказки для заданных функций
• визуализация и управление домашней автоматикой
• дополнительная информационная панель о состоянии системы
• звуковая сигнализация< /li >
• экранная заставка с функцией календаря, часов и текущей температуры
• 2 тревожных входа
• Функция регистрации температуры LoggerTemp: сохранение истории температуры на SD-карте (txt) и/ или просмотр гистограммы в режиме заставки.
• Шина EIA-485 для связи с панелями управления, протокол RopamNET.
• локальный порт micro USB для обновления ПО.
• корпус с защитой от защита от несанкционированного доступа.
• цвет: черный.
• размеры: 122 x 88 x 17 мм (ШхВхГ) (без разъемов)

✅САМЫЕ ВАЖНЫЕ ФУНКЦИИ TPR-4B:

• функция комнатного термостата - на основе установленных графиков времени и температуры устройство управляет кондиционированием и отоплением помещения. Благодаря этому мы можем поддерживать оптимальную температуру в помещениях и экономить электроэнергию.
• Регистратор температуры LoggerTemp - измерение температуры сохраняется на SD-карте (файл .txt) и там также есть возможность исторического предварительного просмотра на экране режима заставки;
• цифровая фоторамка – на карте MicroSD можно сохранить до 100 фотографий, которые будут отображаться в режиме заставки .

✔УПРАВЛЕНИЕ СЕНСОРНОЙ ПАНЕЛИ Ropam TPR-4B:

• программирование устройства и изменение пользовательского интерфейса возможно с компьютер (подключение через кабель Micro USB или интерфейс RS232) – OptimaGSM Manager;
• обновление ПО – Программа обновления TRP_4;
• управление системой со смартфона с Android (версии 2.1 ~ 4.4) — приложение RopamDroid, доступное для скачивания в Google Play в магазине Ropam Elektronik.

ВНЕШНИЙ ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ СИГНАЛЕР Yotogi TI700 оснащен пьезоэлектрическим преобразователем, излучающим звук интенсивностью макс. 120дБ. Оптическая сигнализация осуществляется с помощью светодиодов. Устройство оснащено 3 противодиверсионными системами: открытие корпуса, отсоединение его от основу и тестирование пенообразования. При установке установщик может выбрать способ модуляции акустического сигнала, а также акустический и оптический сигналы могут срабатывать независимо. Корпус сирены выполнен из качественного пластика.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (TI700 ):

• оптическая сигнализация с помощью ярких светодиодов
• тройная противодиверсионная защита (вскрытие корпуса, отрыв его) стена, пена)
• интенсивность звука: макс. 120 дБ
• рабочая температура: -35°C +60°C
• напряжение питания: 12 В постоянного тока
• потребление тока (среднее): звуковая сигнализация до 250 мА, оптическая 35 мА
• размеры: 300 x 300 x 78 мм
• вес: 0,9 кг

НЕОБСЛУЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 12В 7Ач:

• номинальное напряжение 12В
• номинальная емкость 7Ач
• габариты: 151 х 65 х 94 мм (длина/ширина/высота), общая высота: 100 мм.
• вес 2,0 кг.
