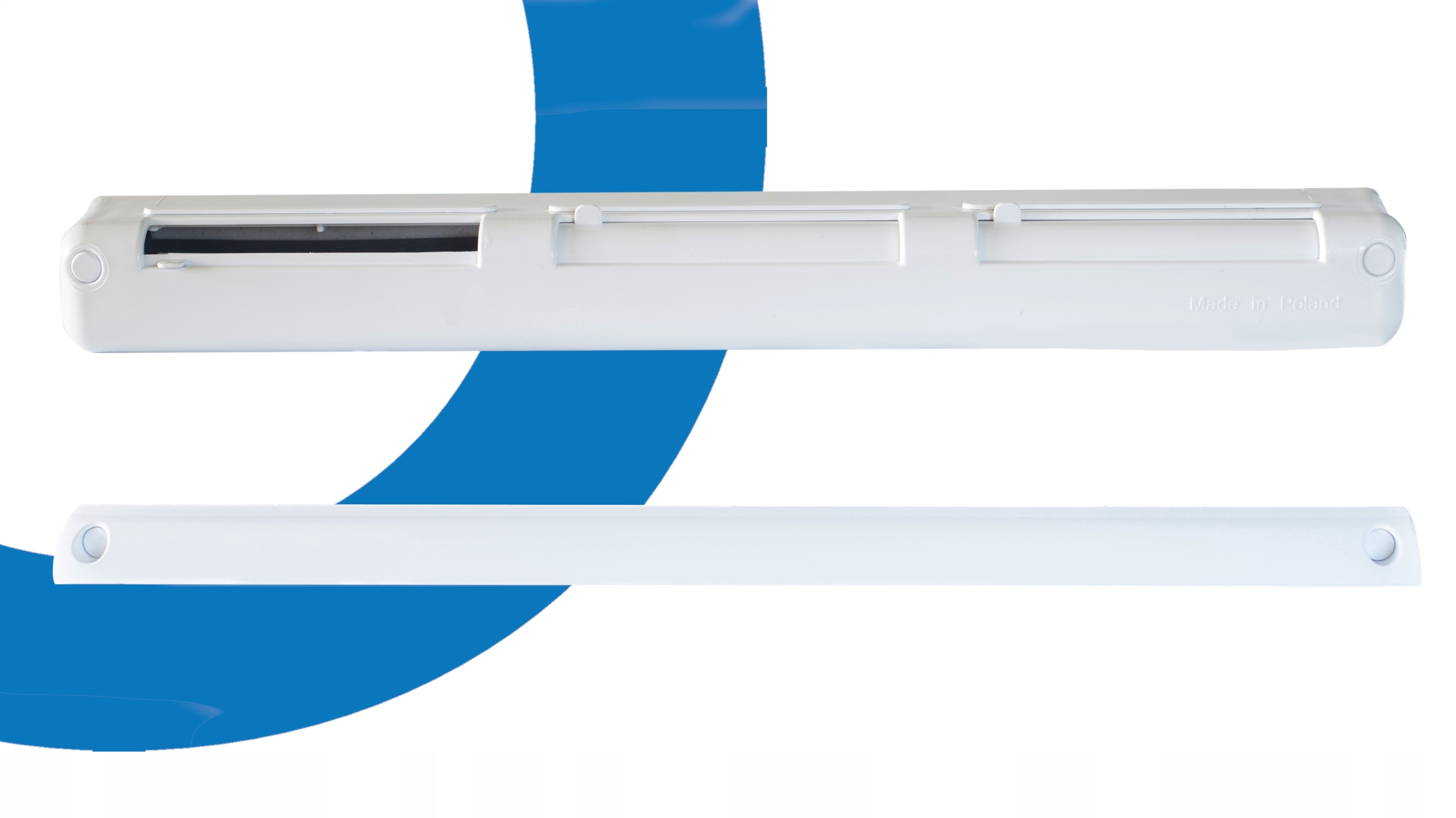

Оконный воздухоотводчик QAIR 801

• Регулятор давления
• Плавное ручное регулирование
• Наполнитель, гасящий шум снаружи

Технические данные:

Модель: QAIR 801

Размеры регулятора расхода: 399x45 мм

Максимальный расход воздуха: 37 м³/ч

Монтаж : ПВХ или деревянная фурнитура в верхней части окна

Цвет: Белый

В комплект входит: Регулятор QAIR 400, внешний кожух OKZ 100, винты, заглушки

Подтвержденные характеристики: Национальная техническая оценка

Производитель: HARMANN

Приложение

Основным назначением воздухоотводчиков QAIR является подача компенсационного воздуха в квартиры в системах механической вытяжной вентиляции.

Вентиляционные устройства QAIR одобрены для использования для подачи воздуха в помещения, оборудованные гравитационной, механической вытяжной или гибридной вентиляцией.

Благодаря принципу действия диффузоры могут работать как в системах с постоянным расходом, так и в системах с переменным потоком вытяжного воздуха (например, вытяжные решетки с гигроскопическим управлением или индивидуальные вытяжные вентиляторы). Их можно использовать в жилых домах, коллективных жилых домах (в том числе в гостиницах), общественных зданиях, офисах и хозяйственных постройках.

Для чего нужны оконные форточки?

Повышение требований к изоляции перегородок зданий, т.е. стен и окон в новых зданиях, а также термомодернизация старых зданий приводят к повышению герметичности и уменьшению обмена между помещениями. и наружный воздух. Без соответствующей системы вентиляции микроклимат в помещении ухудшается.

Результатом отсутствия доступа свежего воздуха может быть:

• Чрезмерная влажность в помещении – запотевание окон, появление черного налета (плесени и грибка) на стенах или потолке;
• Недостаток кислорода – может вызвать гипоксию мозга, недомогание. , тошнота, усталость;
• Накопление токсинов- выделяемых красками, мебелью, коврами, бытовой химией и углекислым газом (из выдыхаемого воздуха) внутри помещения.
< /ул>

Акустическая изоляция форточки

Проделывание отверстий в оконной конструкции снижает ее акустические свойства. При использовании воздухозаборника QAIR акустическая изоляция окна остается на прежнем уровне. Конструкция воздухозаборника и установленная внутри специальная акустическая пена устраняет широкий спектр частот, позволяя наслаждаться тишиной внутри помещений.

Акустическая изоляция воздухозаборника в положение:

Способ установки

Вентиляторы QAIR предназначены для установки в пластиковые или деревянные окна. Монтаж предполагает выполнение фрезерным станком горизонтальной вентиляционной прорези в верхней части окна с размерами и формой, как показано на чертеже. Диффузор крепится винтами.

Насадка, направляющая приходящий поток воздуха, должна быть направлена ​​вверх, чтобы холодный воздух, поступающий снаружи, смешивался с теплым воздухом под потолком и не вызывал переохлаждения вентилируемых помещений.

Расположение воздухоотводчика не должно затруднять открытие или наклон окна (в случае поворотно-откидных окон). Оптимальное место для установки – посередине оконной створки или ближе к той стороне, на которой крепится ручка. Монтаж слишком близко к петлям может привести к повреждению форточки и стены.

Проделав отверстия снаружи окон, установите штатный капот с помощью саморезов. Установите регулятор изнутри.

Пропускная способность

для открытой ручной заслонки

• При разнице давления снаружи и внутри здания dP= 20 Па эффективность 37 м³/ч;
• Для dP= 10 Па эффективность 26 м³/ч;

Сборочные разрезы

с указанием размеров проемов в столярных изделиях

ВНИМАНИЕ! В деревянных столярных изделиях отверстия следует делать с наклоном наружу под углом 12

Размеры регулятора

Размеры внешнего капюшона
