Аксессуары для водяной рубашки LUCY 12 PW

НАБОР СОДЕРЖИТ:

ТРУБА 0,5м

Вытяжная труба предназначена для подключения дровяных каминных топок к существующим дымоходам.

Соответствует всем польским и европейским стандартам, обеспечивает безопасность, максимальную эффективность и комфорт.

Соединение труб предполагает вставку одного элемента в другой.

ХАРАКТЕРИСТИКИ:

• толщина листа: 2 мм
• диаметр: 200 мм
• длина: 0,5 м
• термостойкость: 1000°C
• материал: стальной лист
• покрытый черной термостойкой краской
• сварка плазменной сваркой.

ПОДВИЖНОЕ КОЛЕНО 90°

Регулируемое колено под углом 90°, 3-х сегментное, предназначенное для подключения дровяных каминных топок к существующим дымоходам.

Соответствует всем польским и европейским стандартам, обеспечивает безопасность, максимальную эффективность и комфорт.

Колено имеет так называемый ревизионный элемент. очистка, посредством которой можно в любой момент проверить соединение. Благодаря использованию специальных зажимов соединение коленных элементов получается идеально герметичным.

ХАРАКТЕРИСТИКИ:

• толщина листа: 2 мм
• диаметр: 200 мм
• высота: 320 мм
• термостойкость: 1000°C
• материал: стальной лист
• покрытый черной жаростойкой краской
• сварка плазменная

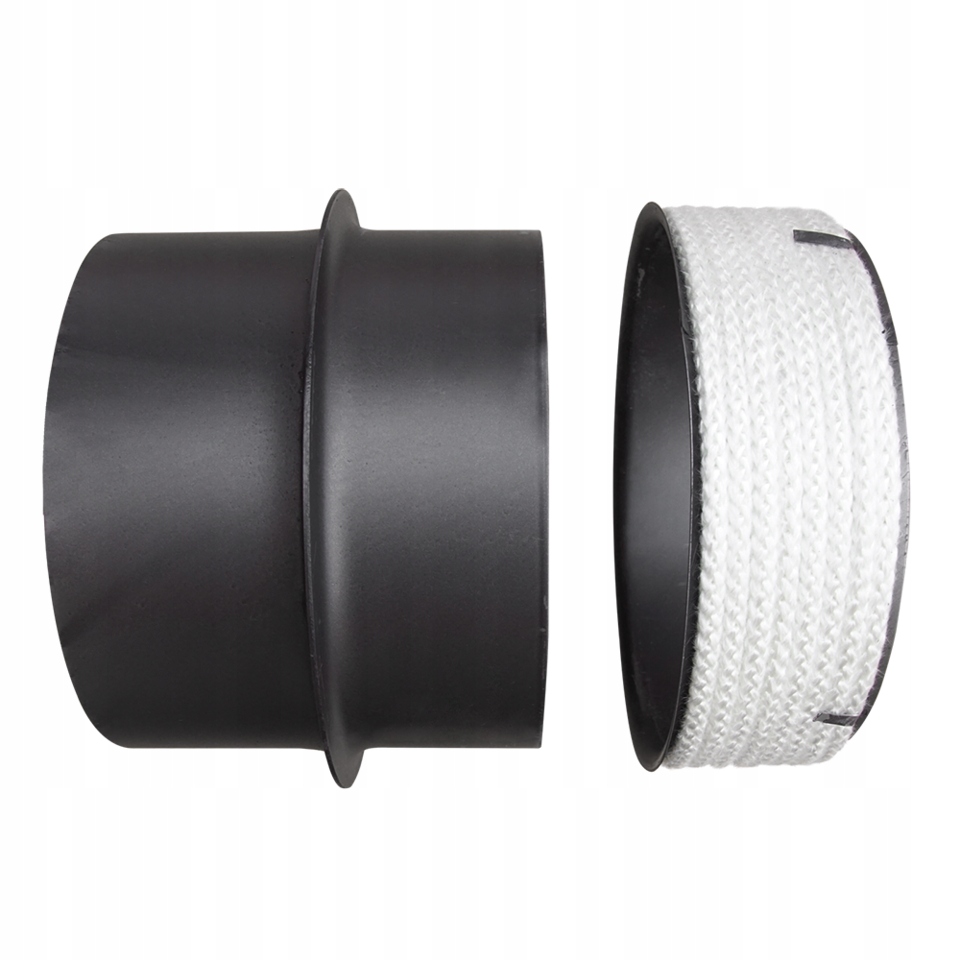

ВЕРЕВОЧНЫЙ ПРОХОД

Переход с редукцией от системы труб к керамическому дымоходу позволяет надежно соединить стальную выхлопную трубу с керамическим дымоходом.

ХАРАКТЕРИСТИКИ:

• диаметр прохода трубы - 200 мм
• диаметр входа в керамический дымоход - 200 мм
• материал: черная сталь
• толщина листа: 2 мм.

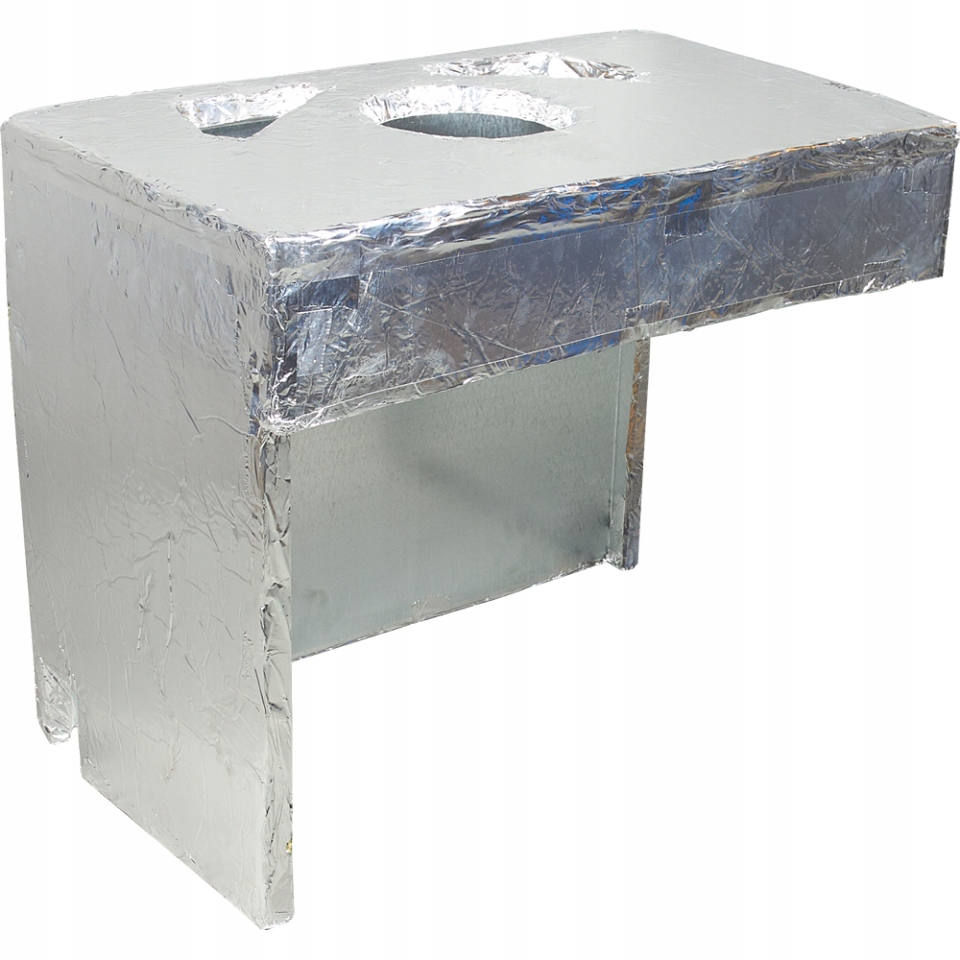

ВСТАВИТЬ ИЗОЛЯЦИЮ С ВОДЯНОЙ РУБАШКОЙ

Изоляция камина с водяной рубашкой изготавливается из оцинкованного листового металла и изоляционной ваты, защищенной алюминиевой фольгой.

Значительно снижает теплопотери нагретой воды и косвенно увеличивает КПД печи до 10%. Благодаря этому отопительной установке передается максимальное количество тепла.

Кроме того, использование утеплителя также снижает количество сжигаемой древесины, т.е. экономику сгорания. Это значит, что при его использовании нам понадобится меньше древесины для получения той же температуры.

ТЕРМОКЛАПАН С КАПИЛЛЯРАМИ

Предохранительный клапан STS 20 S WATTS 3/4 95°C представляет собой термостатический клапан, который защищает все типы котлов и каминов с водяной рубашкой, в которых используется твердое топливо (например, уголь, мелкая пыль, древесина, кокс), от возможность закипания воды в системе центрального отопления, например, при отсутствии электроснабжения.

СФЕРА ПРИМЕНЕНИЯ

Для котлов с регулируемыми жаровыми трубами и твердотопливных отопительных установок требуется защита от теплоотвода. Защита от слива типа STS20S представляет собой независимый от давления клапан, срабатывающий в зависимости от температуры среды на выходе из источника тепла. При температуре 97°С (+/-) 2°С открывается выход технической воды из подогревателя. Таким образом, клапан предотвращает повышение температуры выше 110°C (максимальное открытие).

ИСПОЛНЕНИЕ

Защита от теплоотвода изготовлена ​​в соответствии со стандартом DIN 3440.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Мин. рабочая температура: -10°C
• Мин. температура открытия: 97°C
• Максимальная рабочая температура: 110°C
• Рабочее избыточное давление: 10 бар
• Максимальный расход: 6,5 м3/ч
• li>

Внимание! Согласно DIN 1988, защита от теплового разряда не заменяет требуемый мембранный предохранительный клапан. В соответствии с положениями DIN 4751 пользователь устройства обязан раз в год проверять у специалиста защиту слива на предмет правильной работы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• корпус и крышка из латуни [58% Cu, 3% PbJ CW617N согласно PN-EN 12165: 2011 E]
• Уплотнение из витона
• пружина из нержавеющая сталь
• пластиковая кнопка ручного слива
• медный капилляр, 1300 мм в крышке.

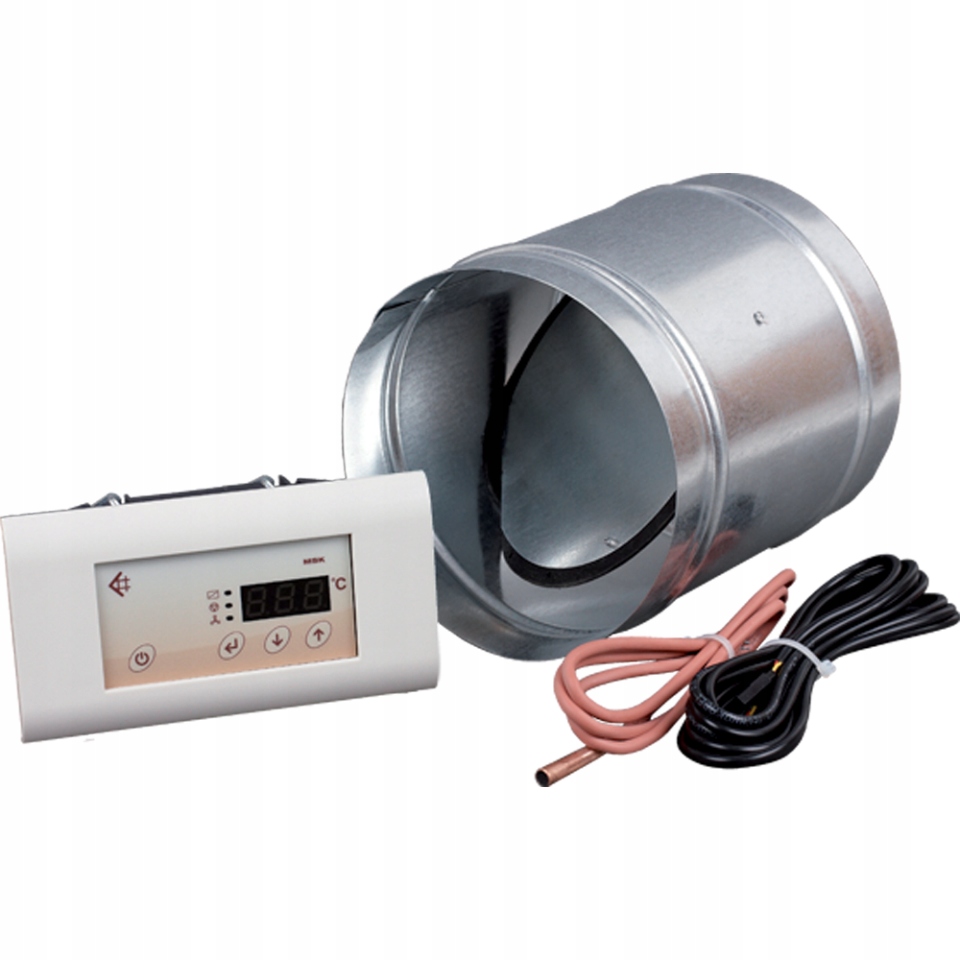

КОНТРОЛЛЕР ВОДНОЙ РУБКИ

Комплект MSK GLASS с заслонкой — это современный контроллер камина с сенсорным стеклянным экраном, который можно использовать со всеми вставками с воздушной и водяной рубашкой. Его задача – подавать холодный воздух (для горения) снаружи здания непосредственно в камеру сгорания таким образом, чтобы это было максимально эффективно. Благодаря его использованию мы можем сэкономить до 30% древесины и уже через 2 месяца использования деньги за ее покупку будут возвращены.

ФУНКЦИИ ДРАЙВЕРА:

• управление двумя насосами центрального отопления и одно независимо регулируемое устройство, например, турбина или освещение.
• управление турбиной камина.
• точная дозировка воздуха для горения.
• защита от перегрева.
• отключение. подача воздуха в случае отключения электроэнергии
• акустическое предупреждение.

В КОМПЛЕКТ ВХОДИТ:

• микропроцессорный контроллер
• датчик температуры с силиконовым кабелем длиной 2,5 метра
• дроссель с сервомеханизмом диаметром 125 мм

Заслонка оснащена специальным уплотнением, благодаря которому полностью отсекается доступ воздуха (для горения) снаружи. После того, как угли в топке погаснут, контроллер автоматически закрывает подачу холодного воздуха снаружи, что не дает камину и квартире сразу остыть.

ВНИМАНИЕ! В чугунных каминах датчик нельзя размещать на вкладыше, так как он может расплавиться под воздействием температуры.

Жемчужная или газовая печь в системе с камином управляется автоматически. Если мы начнем разжигать огонь в камине, автоматическое управление масляной или газовой печью зафиксирует повышение температуры в доме, и поэтому масляная или газовая печь не включится до тех пор, пока мы не перестанем гореть в камине. Ночью, когда в камине закончатся дрова и температура начнет падать, автоматически включится масляная или газовая печь. Поэтому нет необходимости соединять контроллер камина с управлением масляной или газовой печью.

СТАЛЬНАЯ РАМА 90°

Современная стальная декоративная рамка для каминной топки - LUCY.

Его главное преимущество – простая и быстрая установка. Установить каркас можно самостоятельно, без использования дополнительных инструментов.

Характеристики:

• материал: черная сталь с порошковым покрытием
• толщина: 2 мм
