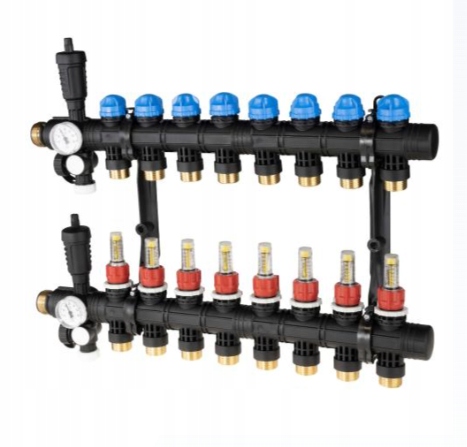

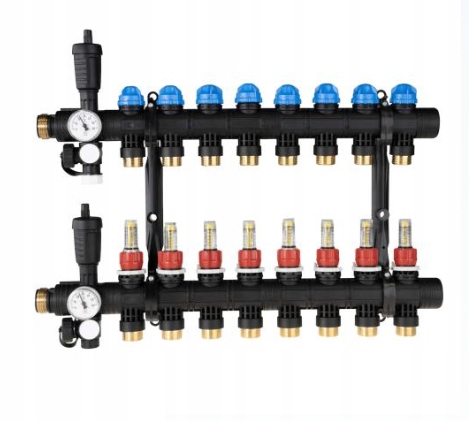

AFRISO 81368 ProCalida EF1 Коллектор на 8 контуров отопления, ротаметры 0,2÷1,6 л/мин, G1"

Применение

Предназначен для установки поверхностного отопления или охлаждения. Его можно монтировать в настенный или потолочный шкаф, распределяя тепло или холод от основного источника по отдельным петлям установки. Обеспечивает точную регулировку потока среды в каждой петле.

Описание

Изготовлен из прочного полиамида PA66, с установленными на заводе балками на подвесках. Подающая балка оснащена ротаметрами с регулировкой расхода от 0,2 до 1,6 л/мин. На обратной балке имеются ручные запорные клапаны потока. Колена из полиамида позволяют осуществлять нижнее подключение установки. На каждой балке имеются краны для наполнения, слива и промывки, а также термометры для контроля температуры подачи и обратки. Ручные воздухоотводчики по желанию можно заменить на автоматические, также изготовленные из полиамида. На обратные клапаны возможна установка термоэлектрических приводов, что дает возможность подключения к системе зонального управления, позволяющей устанавливать разные температуры в отдельных зонах.

В комплект входят плоские прокладки для соединений, запасные уплотнительные кольца для коллекторных модулей, наклейки для маркировочных петель, вентиляционный шланг и автоматические воздухоотводчики из полиамида с ключом.

Характеристики

• Количество контуров 8
• Подключения к коллектору 2x G1"
• Соединения для контуров отопления ¾" с коническим уплотнением (евроконус)
• Соединения для термоэлектрических приводов M30x1,5
• Расстояние между основными соединениями 220 мм
• Диапазон регулировки расхода среды 0,2÷1,6 л/мин
• Давление среды макс. 6 бар
• Температура среды макс. 90°C при 3 бар, макс. 60°C при 6 бар.
• Водная среда, смесь воды и гликоля с максимальной концентрацией 50 %
