Распределитель KSV 125-2 с гидромуфтой, до 70 кВт, на 2 контура

1x насосная группа PrimoTherm K 180-2 DN25, смесительный клапан, привод ARM 343, насос Wilo

1x насосная группа PrimoTherm K 180-1 DN25, без смешивания, насос Wilo

Применение

• Применяется в системах отопления и охлаждения.
• Монтажируется на коллекторе KSV, буфере ABT 160 или как самостоятельный элемент установки.
• Предназначен для перекачки среды в установке и регулирования температуры подачи контура отопления.

Описание

• Укороченный, более компактный вариант группы PrimoTherm.
• Оснащен необходимыми компонентами: термометрами, обратным клапаном, запорной арматурой на подающей и обратной линиях и терморегулятором. изоляция.
• Установлен смесительный клапан ARV Kvs12, насос Wilo Para SC 25/6 и привод ARM 343 ProClick (3-точечный, 230 В, 120 с).
• Питание и Обратные кабели легко заменяются.

Элементы доставки

• Крепежные штифты.
• Зажимные втулки для датчики температуры.
• Прокладки для подключения источника тепла.
• li>
• Переходник для установки привода на смесительный клапан.
• Наклейки для маркировки цепи.

Технические данные

• максимальное давление 10 бар
• питание 230 В AC
• подключения переменного тока на стороне установки 2x GW G1"< /li>
• максимальная температура среды 110°C
• Kvs смесительного клапана 12 м³/ч
• подключение на боковом распределителе 2x G1½"
• циркуляция насос Wilo Para SC 25/6

Применение

• Применяется в системах отопления и охлаждения.
• Монтажируется на коллекторе KSV, буфере ABT 160 или как самостоятельный элемент установки.
• Предназначен для перекачивания среды в установке.

Описание

• Сокращенно. более компактный вариант группы PrimoTherm
• Оснащен необходимыми компонентами: термометрами, обратным клапаном, запорными кранами на подаче и обратке, запорным клапаном перед насосом и теплоизоляцией.
• Установлен насос Wilo Para SC 25/6.
• li>
• Подающий и обратный кабели легко заменяются

Поставка. изделия

• Крепёжные шпильки.
• Зажимные втулки для датчиков температуры.
• Прокладки для подключения источника тепла.
• Наклейки для маркировки схемы.

Технические данные

• питание 230 В переменного тока
• соединения со стороны установки 2x GW G1"
• максимальная температура среды 90°C
• циркуляционный насос Wilo Para SC 25/6
• максимальное давление 10 бар
• подключения на стороне распределителя 2x G1½"
• Группа Kvs 6,2 м³/ч
• Расстояние подсоединений к распределителю 125 мм

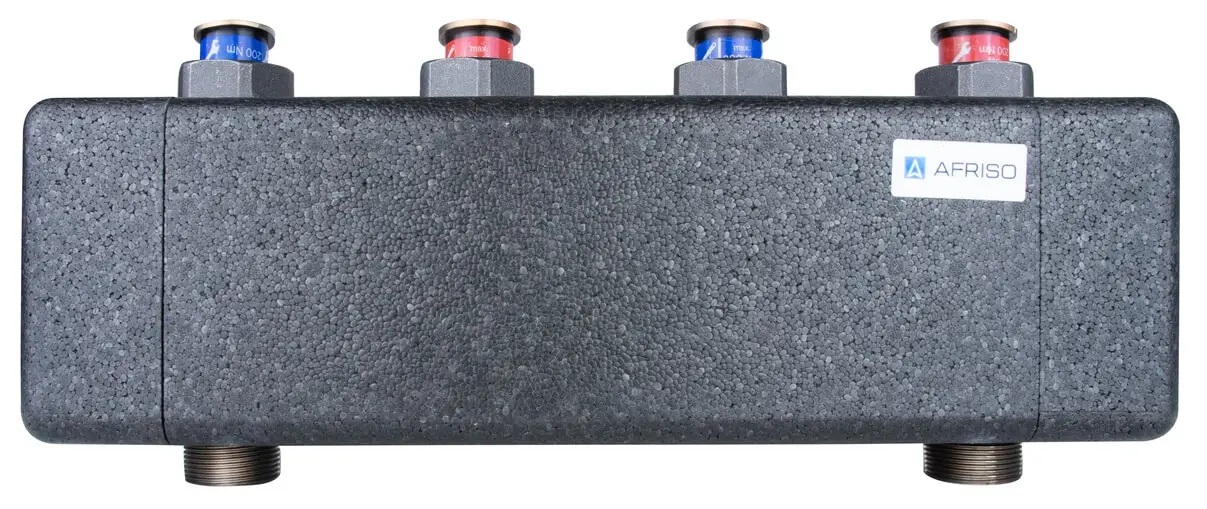

Применение

• Используется в установках отопления и охлаждения.
• Монтаж на стене между источником тепла или холода и насосными группами.
• Спроектировано для быстрого и удобного подключения двух насосных групп PrimoTherm к источнику тепла.
• Встроенная гидравлическая муфта обеспечивает независимую работу контура источника тепла от контуров системы отопления.

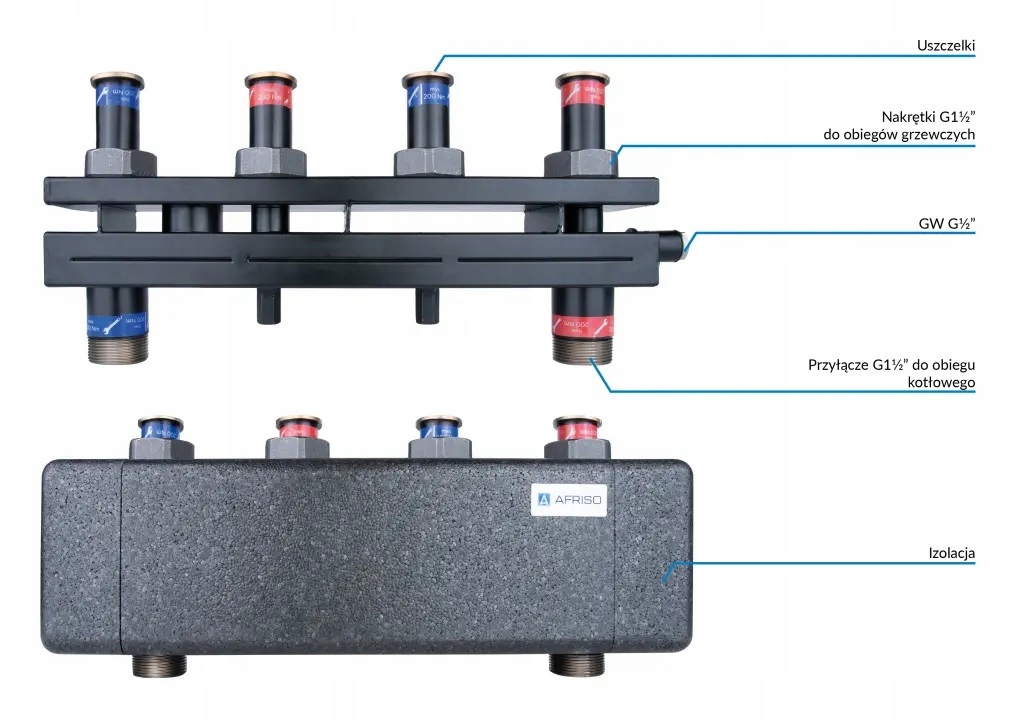

Описание

• Две пары подающих и возвратных соединений для контуров насосов.
• Соединения на стороне установки адаптированы к группам насосов PrimoTherm.
• G1/2 " Боковое соединение GW позволяет ввинчивать втулку для датчика температуры.
• Оборудован теплоизоляцией.

Комплект поставки

• Держатели для настенного монтажа.
• Крепежные штифты.
• Прокладки для подключения контуров отопления/охлаждения.
• Заглушка

Техническая данные

• максимальное давление 6 бар
• подключения со стороны установки 4 гайки G1½"
• максимальная температура среды 110°C
• подключения со стороны источника тепла 2x G1½"
• макс. расход 3,0 м³/ч
