Изолятор порта USB 2.0 ADUM3160

Изолятор порта USB на чипе ADUM3160 от Analog Devices. Устройство защищает USB-порт компьютераот повреждений посредством гальванической развязки.

Номинальное напряжение изоляции до 2500В б>. Поддерживаемая скорость передачи данных по USB составляет макс. 12 Мбит/с.

Все питание изолятора осуществляется от порта USB. Просто подключите его и... все работает.

На другой стороне устройства подключите оборудование, которое хотите отделить от компьютера.

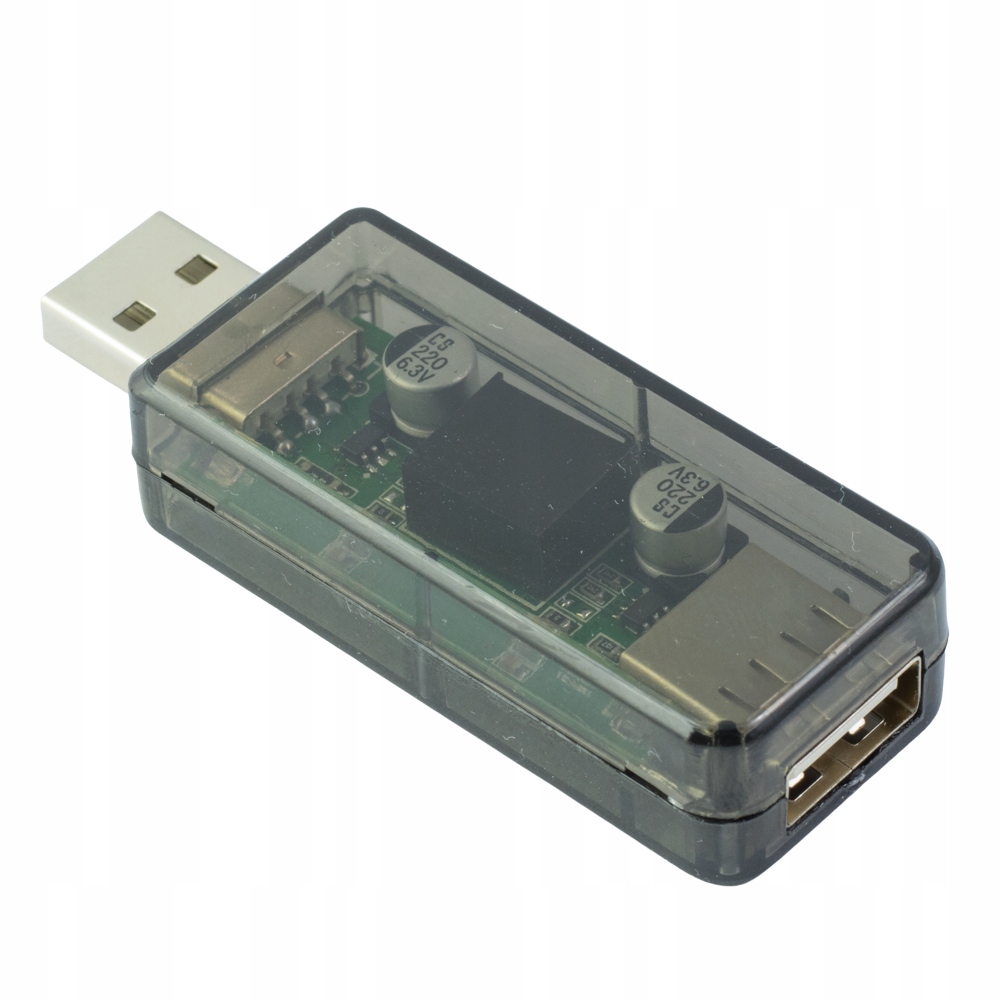

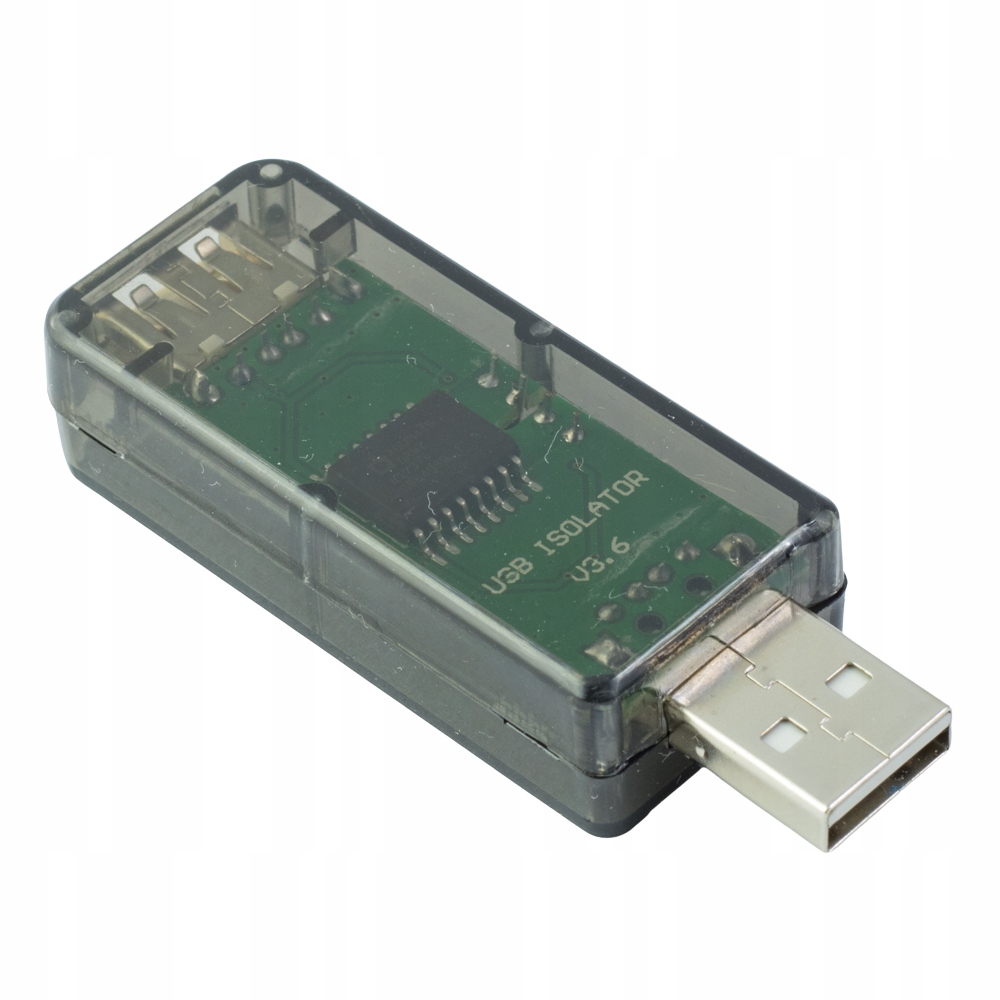

Все это заключено в прочный полупрозрачный пластиковый корпусдля большей безопасности.

Зачем изолировать USB?

Если мы инженеры-электронщики (а вы, вероятно, таковыми являетесь, поскольку читаете это), мы не хотим, чтобы порт был поврежден прототипируем наше устройство USB в компьютере, которым мы пользуемся.

Обычно такие вещи происходят случайно, неожиданно. А потом что-то падает на устройство и мы случайное короткое замыкание на блоке питания. Лучше не полагаться на защиту, встроенную в компьютер!

Сегодня практически большая часть электроники программируется. Подключаем его к компьютеру. Дело в самом программаторе или в целом устройстве.

Преобразователи напряжения тоже могут работать через USB и есть соблазн подключить их туда, где нам удобно - к компьютеру.

Чтобы такие сюрпризы, которые могут повредить USB-разъем вашего компьютера, могут произойти практически на каждом этапе, когда:

• Вы включаете устройство
• Вы тестируете работу
• Вы программируете

В электронном сервисе может случиться так, что вы хотите подключить устройство неизвестного происхождения или состояния, которое было затоплено или иным образом повреждено. Не позволяйте ему разрушить ваш компьютер!< /п>

Как пользоваться изолятором ADUM3160?

Устройство очень простое в использовании. Просто подключите его к USB-порту и... все готово. Для него не требуются никакие драйверы.

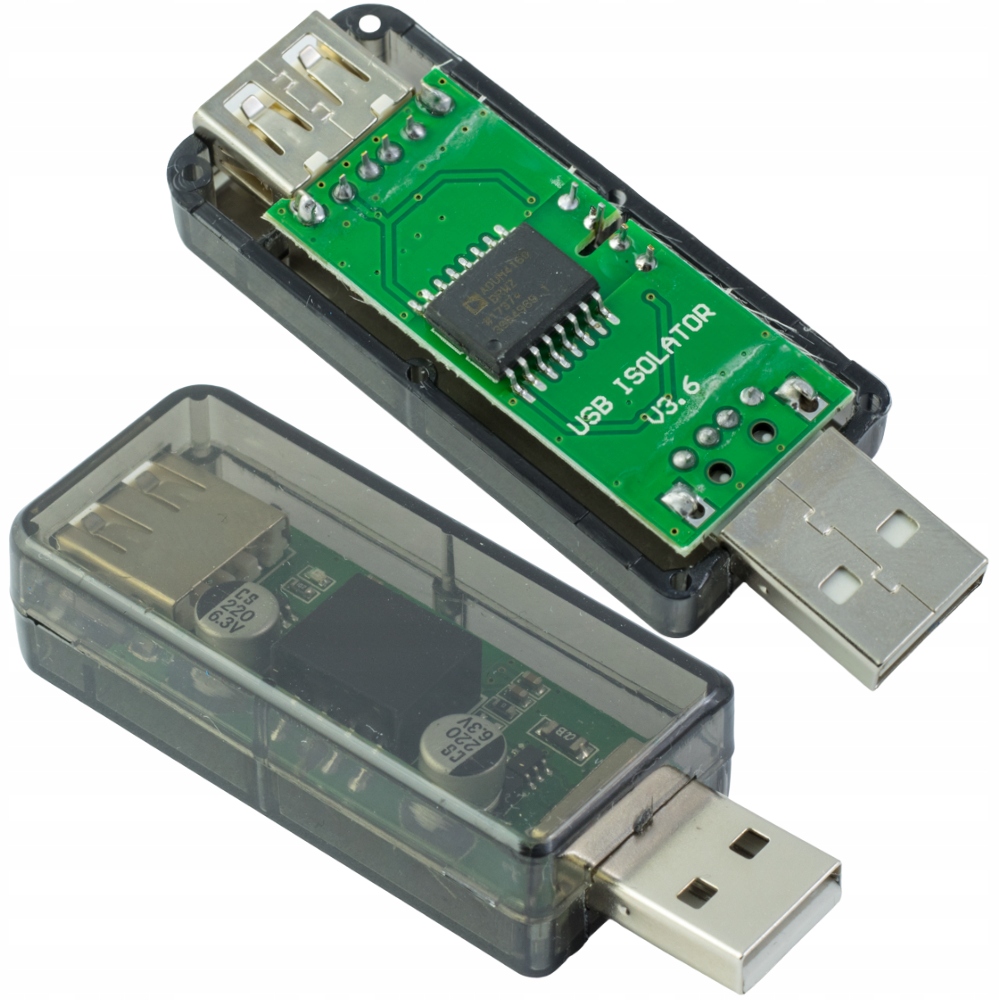

ADUM3160 использует технологию iCoupler, которая обеспечивает полную гальваническую развязку. Для этой цели используется магнитная изоляция.

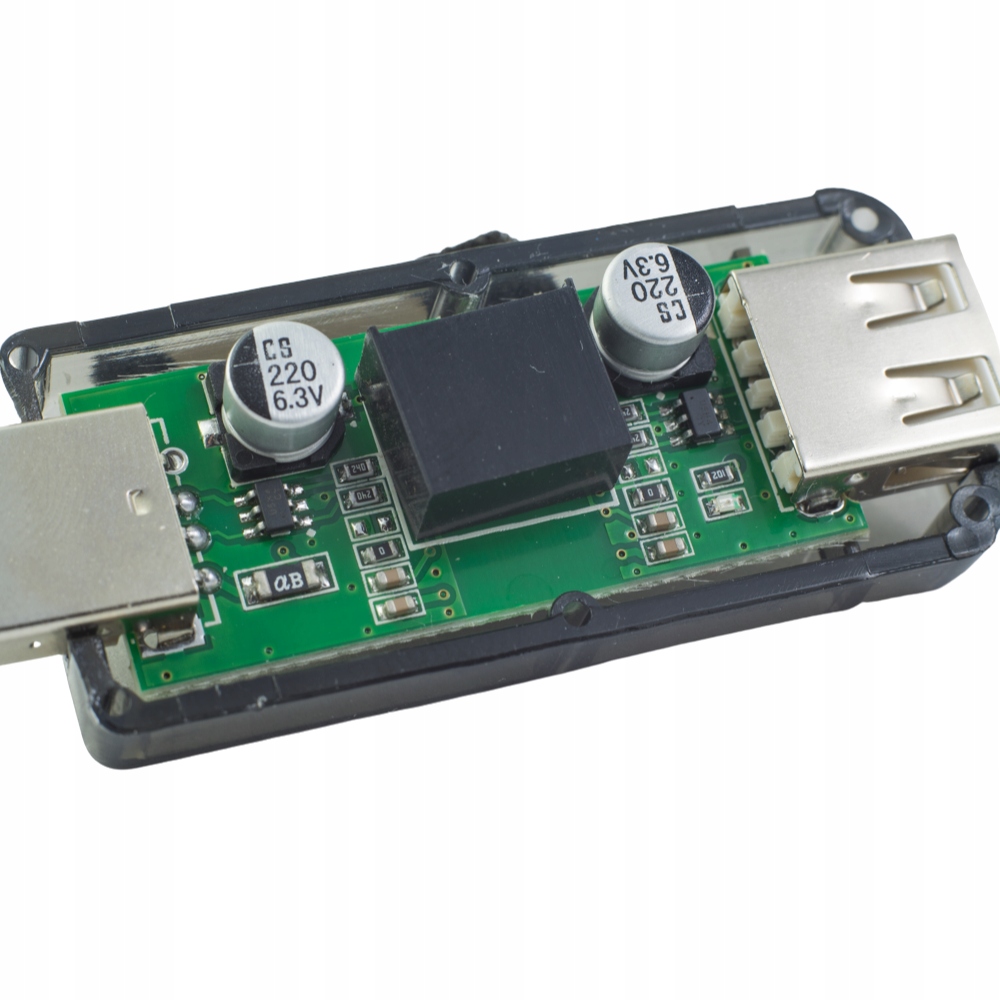

Что касается источника питания, то в модуле имеется два преобразователя. На стороне ПК и на стороне выхода USB . Нет Нет необходимости во внешнем источнике питания USB. Все предусмотрено модулем.

Имея все это, просто подключите свое устройство к выходу USB-изолятора ADUM3160 и наслаждайтесь безопасным использованием.

Параметры USB-изолятора ADUM3160

• Гальваническая развязка с использованием технологии iCoupler
• Напряжение изоляции: 25 00 В
• Чип-разделитель: ADUM3160BRWZ
• Совместимость с USB 2.0
• Максимальная скорость передачи данных: 12 Мбит/с
• Источник питания USB
• Изолированное напряжение преобразователь 5В на выходе
• Разъемы USB типа A (вилка и выходное гнездо)
• Устройство заключено в прочный пластик жилье b>
