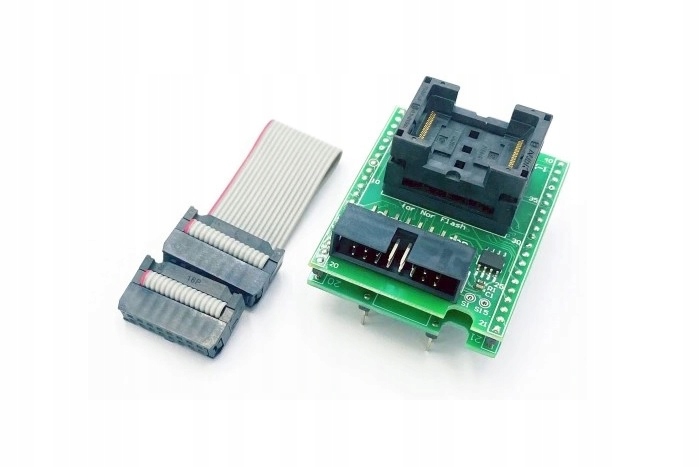

АДАПТЕР TSOP48(40) NOR FLASH ZIF XGECU T48 (ADP_F48_EX-1)

НОВЫЙ АДАПТЕР TSOP48(40) NOR Flash ZIF ДЛЯ XGECU T48 (ADP_F48_EX-1)

Адаптер TSOP48 NOR ZIF - адаптер для Flash-памяти (тип NOR) в корпусах SMD типа TSOP48 и TSOP40 предназначено исключительно для программистов XGecu T48.

Переходник предназначен для семейства корпусов TSOP длиной 20 мм с растром (расстояние между соседними выводами системы) = 0,5мм

Поддерживает системы размерами 10х20мм и 12х20мм - система в корпусе TSOP48 нормально помещается в панельку, а память в корпусах TSOP40 размещаются в верхней части переходного гнезда.

Сменное гнездо ZIF (Zero Insertion Force) исключает необходимость пайки системы для ее программирования.

Розетка под подставкой ZIF позволяет легко заменить подставку в случае ее повреждения или износа.

Б/у подставка ZIF с двойным зажимом (TSOP-48-0,5 -013) захватывает штифты системы как сверху, так и снизу - что обеспечивает лучше б> контакт с памятью.

Выводы: TSOP48 --> PDIP40+16 - выделены только для программатора Т48 (не подходит к TL866x, T56 или любой другой программатор)

- Растр TSOP48 (расстояние между выводами) TSOP48 - 20mils (0,020") = 0,5 мм

- Растр PDIP40 (расстояние между контактами) PDIP - 100 мил (0,100 дюйма) = 2,54 мм

- Ширина контактов PDIP 600 мил b> (0,600") = 15,25 мм

- Типы поддерживаемых систем: TSOP40 (10x20 мм) и TSOP48 (12x20 мм).

Адаптер предназначен только для NOR Флэш-память — для памяти NAND используйте адаптер TSOP48 NAND Flash ZIF ДЛЯ XGECU T48
