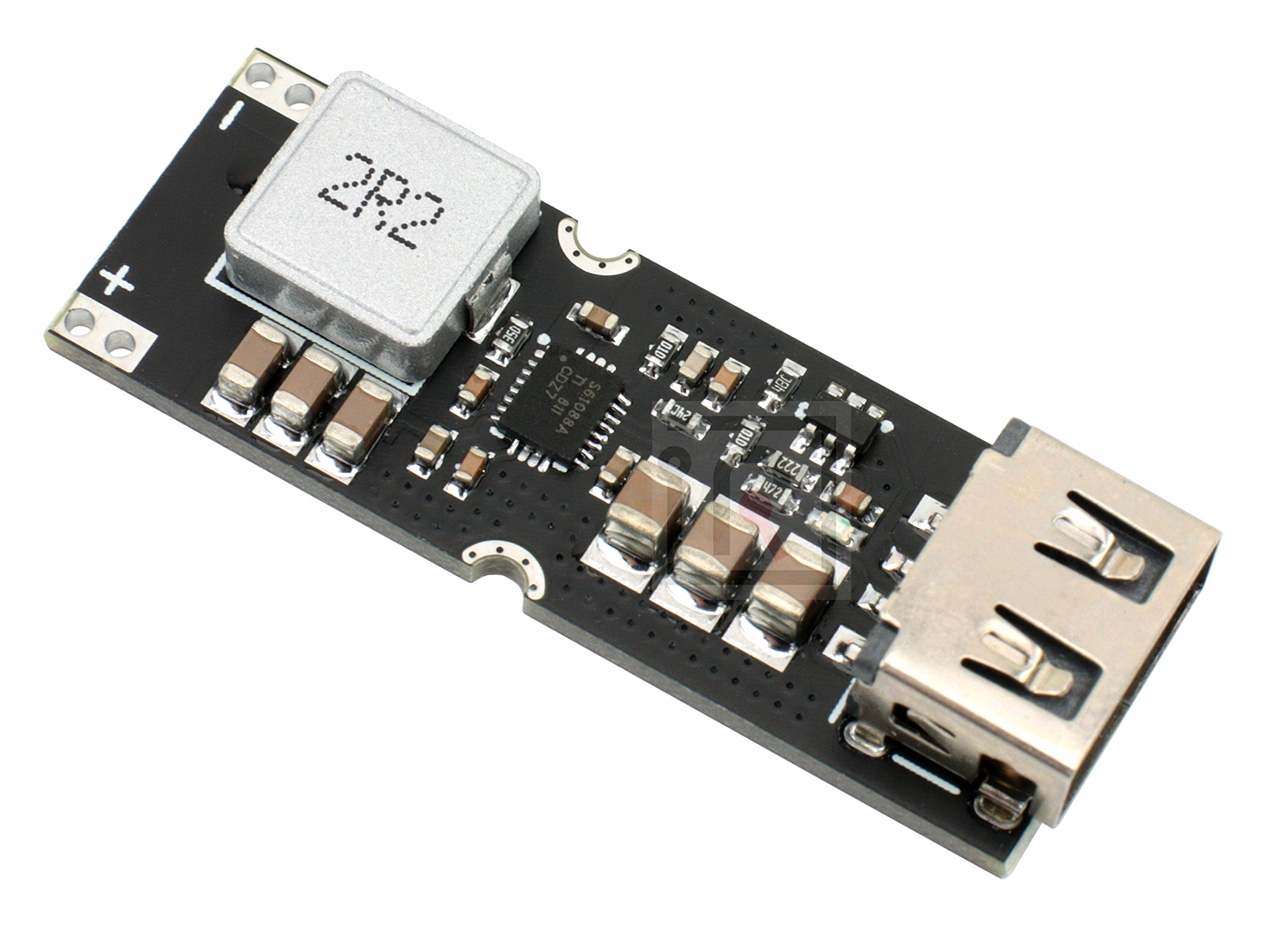

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ — БЫСТРОЕ ЗАРЯДНОЕ УСТРОЙСТВО USB QC 2.0/3.0

RT0143

Повышающий преобразователь постоянного тока можно использовать для любых устройств, требующих быстрого зарядного устройства, со стандартным портом USB типа B, поддерживающим QC 2.0/30.

Диапазон входного напряжения от 2,8 до 4,5 В постоянного тока.

Значение выходного напряжения 5В. После обнаружения устройства с функцией контроля качества зарядное устройство переключается на напряжение: от 4,5В до 12В согласно протоколу

Инверторный контроллер, TPS61088A > система, поддерживает режимы быстрой зарядки. Когда он обнаруживает триггерный сигнал, полученный от подключенного устройства, например, смартфона, он переходит в режим быстрой зарядки, увеличивая выходное напряжение.

Пример применения: если у нас есть источник постоянного напряжения в виде Литиевая батарея 3,7 В под рукой, это просто и дешево. Вот как мы можем сделать быстрое зарядное устройство USB. Предлагаемый модуль зарядного устройства USB идеально подходит для установки с элементом (батареей) в качестве источника питания.

В системе FP6601Q реализован протокол быстрой зарядки HiSilicon. и протокол быстрой зарядки. Интерфейс зарядки Qualcomm QC2.0/3.0 USB, который позволяет быстро заряжать устройства, поддерживающие протоколы FCP и QC2.0/3.0.

Помимо поддержки стандарта USB BC1.2, он также поддерживает устройства ДЛЯ Apple и ДЛЯ Samsung. Чип может автоматически определять, является ли подключенное в данный момент устройство устройством QC2.0/3.0 или FCP, и автоматически регулировать напряжение.

Технические параметры:

• Модуль быстрого зарядного устройства USB типа B.
• Основной чип управления: TPS61088A.
• Идентификационный чип. : FP6601Q
• входное напряжение: от 2,8 В до 4,5 В
• входной ток: 8 А (макс.)
• выходная мощность: 24 Вт (макс.)
• выходное напряжение: 5 В — при поступлении триггерного сигнала активируется один из режимов быстрой зарядки в указанном диапазоне напряжений от 4,5 В до 12 В.
• выходной ток: 5 В/3 А, 9 В/2 А, 12 В/2 А — выбирается автоматически.
• поддерживаются режимы быстрой зарядки: Qualcomm: Quick Charge. QC2.0, Qualcomm: Quick Charge QC3.0, Fast Charge Protocol FCP, Huawei FCP, режим DCP
• КПД до 93%, при типичных параметрах 90%
• Ввод: отверстия для пайки кабелей
• двусторонняя печатная плата с металлизированными отверстиями
• вес модуля: около 7 г
• размеры: 46 x 16 x 8 мм < /li>
