Многофункциональный счетчик переменного тока 50–300 В, 100 А для DIN-рейки

Многофункциональный измеритель ПЗЭМ-008 позволяет измерять 4 различных электрических параметра сети переменного тока; напряжение, ток, мощность, энергопотребление. Корпус счетчика предназначен для установки на DIN-рейку TS35 мм. Результаты измерений отображаются на четком ЖК-дисплее. Ток измеряется с помощью измерительной катушки, а не на основе измерения на шунте, как в стандартных решениях. Использование катушки не требует необходимости последовательного подключения к контуру схемы. Все, что вам нужно сделать, это пропустить один провод с током, проходящим через внутреннюю часть катушки.

Может использоваться в распределительных щитах, электрошкафах и устройствах, работающих от переменного напряжения. Каждое измерение отображается в отдельной строке, что делает дисплей очень разборчивым и прозрачным. Простое управление одной кнопкой, позволяющее сбросить ранее измеренные параметры.

Видеопрезентация продукта: https://youtu.be/wdBrypdGckQ

технические данные:

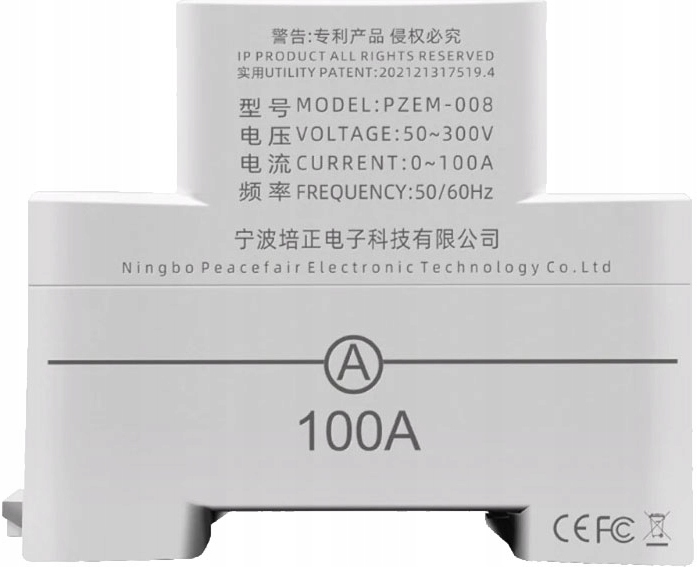

• многофункциональный цифровой измеритель электрических параметров PZEM-008, версия Peacefair: переменный ток 50–300 В, 100 А
• счетчик «4 в 1»:

  | вольтметр | амперметр | ваттметр | счетчик потребления электроэнергии |

• диапазон измерения электрических параметров:

  ► Ваттметр переменного тока - измерение потребляемой в данный момент активной мощности: от 0 до 30000Вт = от 0 до 30кВт

  ► счетчик потребления электроэнергии переменного тока: от 0 до 1999 кВтч

  ► вольтметр переменного тока — измерение напряжения: от 50 В до 300 В переменного тока

  ► измерение тока амперметром переменного тока: от 0 до 100 А

• встроенный внутренний трансформатор тока:

  ► измерение тока без шунта

  ► нет необходимости последовательного подключения к токовой петле

  ► нет необходимости отрезать токовый кабель

• точность измерения: 1%
• сохранение измерений после сбоя питания

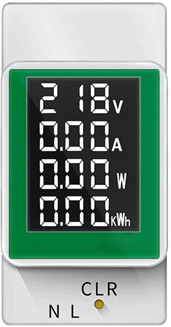

• читаемый цветной ЖК-дисплей с черным фоном
• читаемый цветной ЖК-дисплей с черным фоном
• li>

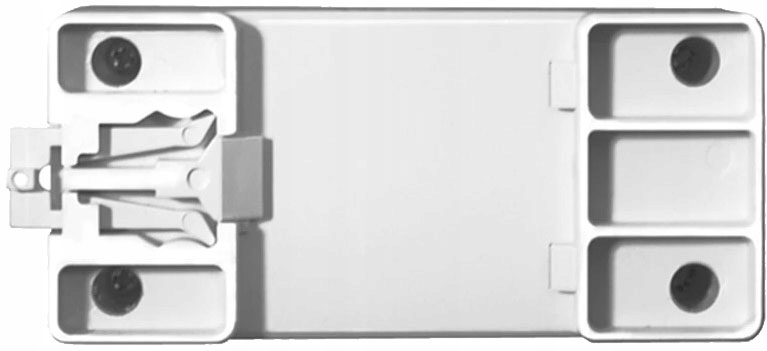

• модульный корпус для установки на рейку DIN TS35
• размеры: 78 x 65 x 34 мм

  ► диаметр текущего отверстия внутри корпуса: fi

• примеры применения:

  ► в электрощитах, электрошкафах

  ► мониторинг параметров электрических сетей

  ► фотогальваника, инвертор выход

  ► Счетчик переменного тока для DIN-рейки

В комплект входят:

• Счетчик переменного тока PZEM-008 50-300В 100А, версия со встроенным внутренним трансформатором тока
• оригинальная коробка

способ подключения:

1. Подсоедините провода испытательного напряжения к клеммам (1) и (2). Измеряемое напряжение также является напряжением, питающим счетчик.

2. Подключение токового кабеля:

- вариант со встроенным ТТ (Трансформатором тока): вставьте токовый кабель через отверстие, расположенное поперечно внутри корпуса

4. После включения электропитания счетчик считает (суммирует) потребленную электроэнергию (кВтч). После сбоя питания результат запоминается и при перезапуске отображается предыдущее значение потребленной энергии. Затем к этому значению добавляются дальнейшие значения. Нажатие кнопки CLR в течение 5 секунд приведет к сбросу дисплея на ноль и обратному отсчету от нуля.
