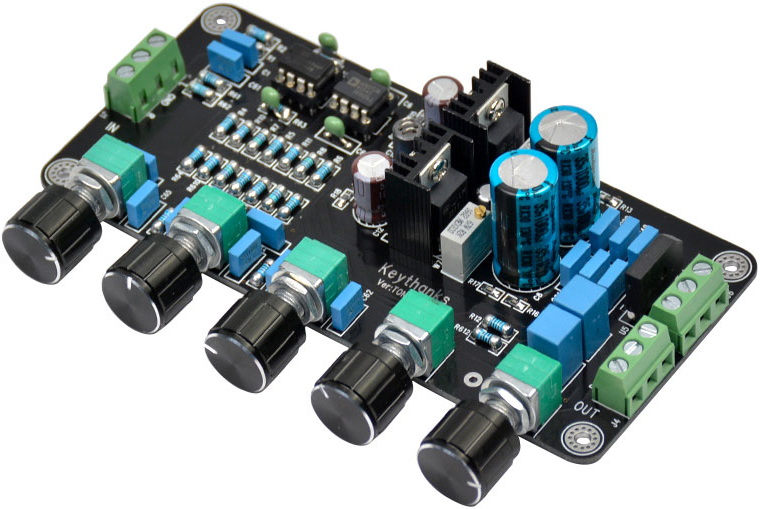

Операционный предусилитель стереозвука

Технические данные:

• высококачественный предусилитель стереозвука
• операционный усилитель (операционный усилитель) ) OPA2604AP в корпусе DIP8
• для левого канала
• операционный усилитель (ОУ) AD827JN в корпусе DIP8
• для правого канала
• операционные усилители в прецизионных основаниях
• (легкая замена без необходимости пайки)
• включает дополнительные операционные усилители в корпусе DIP8:
• JRC4558D и JRC5532D
li>
• резисторы металлизированные 1%
• Электролитические конденсаторы Rybycon
• RX30 1000мкФ 130°C алюминиевые электролитические конденсаторы электролиты
• линейные стабилизаторы напряжения в корпусах ТО-220
• LM317 для положительного напряжения
• LM337 для отрицательного напряжения
• Мост Грейца и емкостной фильтр в цепи питания
• двойное напряжение питания переменного тока 15В - 20В
• необходимость использования трансформатора с двумя отводами
• или источника постоянного тока с симметричным выходным напряжением
• стабилизаторы, оснащенные теплоотводами
• стабилизаторы, оснащенные теплоотводами
• li>
• потенциометр W1: регулировка низких частот
• потенциометр W2: регулировка средних тонов
• потенциометр W3: регулировка высоких частот
• потенциометр W4: регулировка баланса
• потенциометр W1: регулировка высоких частот
• потенциометр W4: регулировка баланса
• потенциометр W1: регулировка высоких частот
• потенциометр W2: регулировка средних тонов li>
• потенциометр W5: регулировка усиление - громкость - громкость
• потенциометры оснащены ручками
• клеммная колодка входных и выходных разъемов для прикручивания кабелей
• высокая -качественная сборка SMD компонентов.
• высококачественная печатная плата с металлизацией отверстий.
• паяльная маска черного цвета.

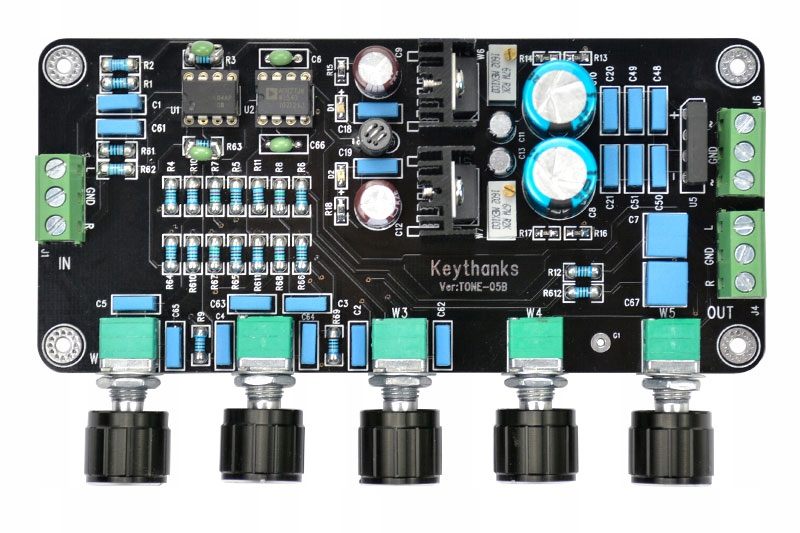

• Основное спасибо печатной плате версии: TONE-05B.

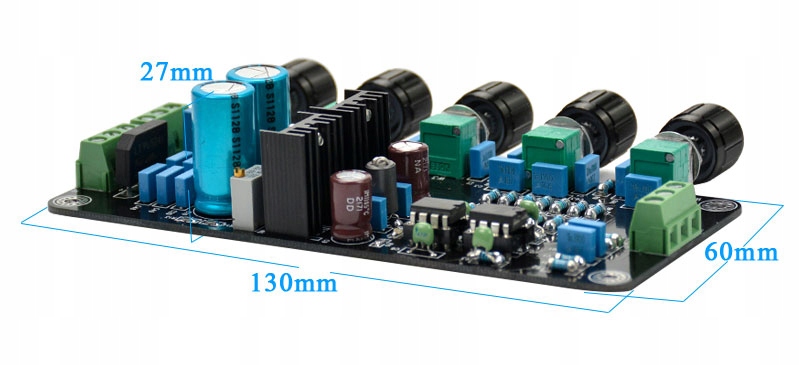

• Размеры печатной платы: 130 x 60 мм

Высококачественный стереопредусилитель, предназначенный для регулировки тона, баланса и усиления перед блоком усилителя мощности. В предусилителе используются отдельные операционные усилители (операционные усилители) для левого и правого каналов. Операционные усилители размещаются в прецизионных гнездах корпуса DIP8, что позволяет легко вносить изменения путем замены интегральной схемы. В аудиотракте для левого канала использовался OPA2604AP, а в правом — AD827JN, чтобы пользователь (аудиофил) мог обнаружить различия при прослушивании. Дополнительно в комплект входит пара операционных усилителей JRC4558D и JRC5532D для модификации схемы предусилителя. В предусилителе реализована полная симметричная схема питания постоянного тока для питания операционных усилителей: она состоит из моста Грейца на входе, емкостного фильтра и линейных стабилизаторов положительного напряжения LM317 и отрицательного напряжения LM337. Линейные стабилизаторы имеют гораздо меньший собственный шум, чем импульсные конструкции (который иногда можно услышать невооруженным ухом). Емкостный фильтр оснащен высококачественными алюминиевыми электролитическими конденсаторами серии RX30 производства Rubycon. Предварительный усилитель оснащен пятью отдельными потенциометрами с ручками с маркировкой от W1 до W5, которые используются для регулировки: низких тонов (басов), средних тонов, высоких тонов (высоких частот), баланса между левым и правым каналами и регулировки усиления. Входные и выходные сигналы подаются по кабелям, которые следует прикрутить к разъемам клеммной колодки на печатной плате предусилителя. Мы рекомендуем использовать экранированный аудиокабель. Вся система профессионально собрана на качественной печатной плате с металлизированными отверстиями.
