8-сенсорный датчик заднего хода «Зуммер»

Профессиональный комплект парктроника. В комплект входят: 8 датчиков, дрель, центральный блок, комплект проводов, динамик, двусторонний скотч и пошаговая инструкция.

Комплект датчиков реверса представляет собой современный система наблюдения на основе ультразвука, предназначенная для автотранспорта. Проверяет пространство перед и позади автомобиля при движении задним ходом/парковке и предупреждает о препятствиях за пределами поля зрения водителя. Препятствие находится по расстоянию – информация сразу передается водителю с помощью модулированного звука различной интенсивности. Комплект предназначен для легковых и коммерческих автомобилей (седан, хэтчбек, универсал, пикап, микроавтобус, автобус).

Метод работы датчика:

Датчик сигнализирует расстояние до препятствия звуковыми сигналами. При движении задним ходом активируются только задние датчики, а передние автоматически отключаются. Передние датчики работают в зависимости от способа подключения красного провода – описано ниже. Задние датчики должны быть подключены к питанию фонарей заднего хода, чтобы они включались только при движении задним ходом.

Сзади

• Расстояние до препятствия 200 -160см, прерывистый звук: Би..........Би...... ..Би
• Расстояние от препятствия 150 - 110см, прерывистый звук: Би.....Би.....Би
• Расстояние от препятствия 100 - 60см, прерывистый звук: Би...Би...Би
• Расстояние до препятствия 50 - 30см, прерывистый звук: Би..Би...Би
• Расстояние до препятствия 30 - 0 см, непрерывный звук: Биииии....

Спереди

• Одиночный сигнал при датчики активированы

Спереди

• Единичный сигнал при активации датчиков li>
• На расстоянии 80 - 60см от препятствия подается прерывистый звуковой сигнал.
• На расстоянии 60 - 30см от препятствия подается прерывистый звуковой сигнал более высокой частоты.
• При на расстоянии менее 30 см от препятствия непрерывный звуковой сигнал

Преимущества:

• Подходит для всех типов автомобилей с пластиковыми бамперами.
• Исключительно простая установка.
• 100 % доказанная эффективность.
• Простая конструкция и, следовательно, безотказная работа.
• Модулируемый звук с переменной интенсивностью.
• Обнаружение людей, транспортных средств, гаражных ворот, стен, столбов, столбов, сетей и т. д.
• li>
• Использование без обслуживания.

Схема подключения:

• Черный - масса
• Синий - +12В от фонаря заднего хода (для активации задних датчиков)
• Желтый - + 12В после зажигания (зажигания)
• Красный - опции:
• +12В от датчика стоп-сигнала/педали тормоза - передние датчики включаются на 10 секунд после нажатия на тормоз/торможения спереди препятствия
• +12В от дополнительной кнопки на приборной панели – передние датчики включаются вручную
• +12В от существующей установки, например передние галогенки – передние датчики включаются при галогенки включены.
• Передние датчики срабатывают в течение 10 секунд после подачи импульса +12В или постоянно при постоянном питании +12В

Технические характеристики:

• Напряжение питания: 9–15 В
• Потребляемая мощность: <4 Вт
• Диапазон рабочих температур: -30°C ~ + 70°C.
• Диапазон обнаружения: 0,3–2 м.
• Длина кабеля заднего датчика: 2,3 м.
• Длина кабеля переднего датчика: 6 м.
• Разъемы Plug & Play.

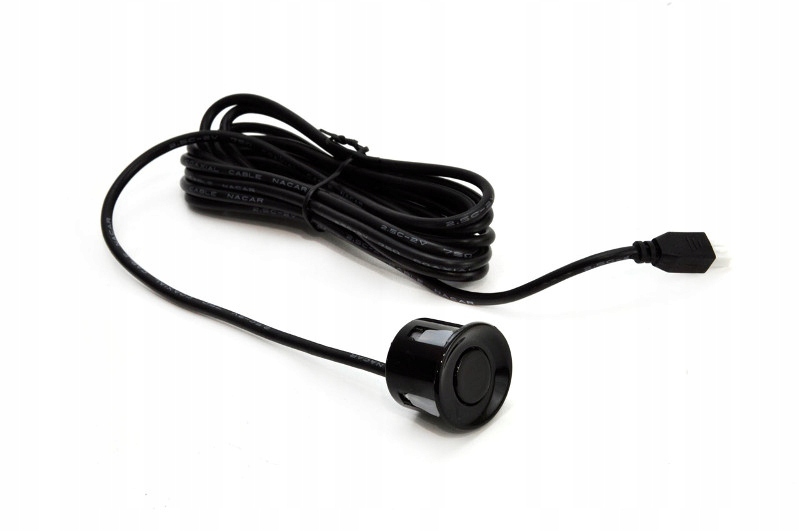

• Диаметр датчика: 22 мм.
• Цвет датчика: черный.

В комплект входят:

• 8 ультразвуковых датчиков (4 спереди + 4 сзади)
• Процессор
• Динамик (с возможностью отключения или отключить звук)
• Полная проводка
• Дрель (коронка) 22мм
• Двусторонний скотч для крепления блока управления
