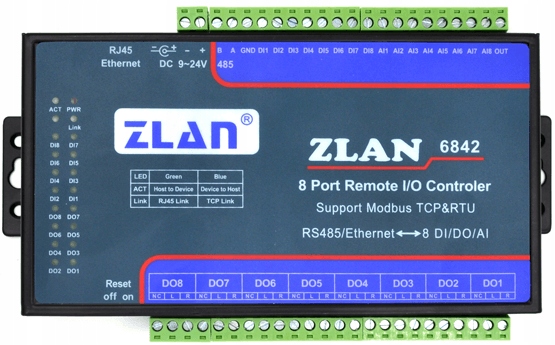

ZLAN6842 8-канальный сетевой модуль управления портом ввода-вывода

ZLAN6842, ZLAN6802 и ZLAN6844 — это 8-канальные контроллеры удаленного ввода-вывода, представленные компанией Shanghai Zhuolan Information Technology Co., Ltd. после ZLAN6042. Количество управляемых каналов расширено с 4 каналов в ZLAN6042 до 8 каналов, включая 8 входов DI, 8 DO и 8 AI. DO — релейный выход с возможностью управления 5А 250В переменного тока или 5А 30В постоянного тока; первые 4 канала входа AI поддерживают входное напряжение 0–5 В, а последние 4 канала поддерживают входной ток 4–20 мА с точностью 10 бит. ZLAN6842, ZLAN6802 и ZLAN6844 поддерживают три формы связи: Ethernet, RS485 и Wi-Fi.

ZLAN6842: это контроллер ввода-вывода, который использует Ethernet для управления. Обычно используемый протокол связи — Modbus TCP. В данном случае протоколом преобразования модуля является Modbus TCP в RTU. DI, DO и AI соответствуют разным регистрам. Если вы хотите управлять им с помощью протокола Modbus RTU, вы также можете установить протокол преобразования модуля на «Нет» и отправить протокол Modbus RTU через TCP для управления. Этот продукт может удобно и надежно собирать параметры переключателей, управлять реле и собирать данные датчиков через Ethernet.

ZLAN6802: это контроллер ввода-вывода, использующий для управления шину RS485. По сравнению с ZLAN6842 он поддерживает только протокол Modbus RTU, но он недорогой и подходит для управления реле, сбора величин переключателей и аналоговых величин через шину RS485. Скорость передачи данных по умолчанию составляет 9600 бит/с, но вы также можете ее установить.

ZLAN6844: По сравнению с ZLAN6842, ZLAN6844 имеет интерфейс WIFI, что позволяет избежать проблем с подключением кабеля. Он также имеет интерфейс Ethernet. WIFI может работать как AP или STA для подключения к маршрутизатору.

ZLAN6844N: По сравнению с ZLAN6844, в этом продукте добавлена ​​функция P2P. Это означает, что с помощью технологии P2P ZLAN вы можете управлять удаленным реле, собирать значения переключателей и аналоговые величины с помощью программного обеспечения ZLVircom или P2P на своем мобильном телефоне из любого места.

Особенности

1. Он имеет 2 цифровых входа, совместимых как с пассивным уровнем переключения (сухой узел), так и с активным уровнем (мокрый узел).

2. Аналоговый вход, включая: токовый вход (например, 4–20 мА), вход напряжения (например, 0–5 В, 0–10 В), сопротивление (например, 010k или резистивный датчик температуры и влажности и т. д.).

3. 1 цифровой выход, тип выхода — релейный (5А при 250 В переменного тока/30 В постоянного тока).

4. Продукты с интерфейсами Ethernet и Wi-Fi поддерживают поиск и настройку сети. Оснащен ZLVircom для устройств Windows и инструментом управления виртуальными последовательными портами, поддерживает виртуальные последовательные порты и может искать и изменять параметры одним щелчком мыши.

5. Состояние 8-канального входа и выхода 8-канального переключателя отображается с помощью независимых индикаторов, что позволяет сразу понять состояние входа и выхода переключателя.

6. Предоставляет демонстрационное программное обеспечение управления RemoteIO RS485 или TCP/IP, которое может демонстрировать управление вводом-выводом устройства и сбор данных AI.

Оно может предоставлять полные инструкции управления RS485 и инструкции Modbus TCP, облегчая комплексную разработку для инженеров.
