ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 6 СЕКЦИЙ, 40Л С СОЕДИНИТЕЛЯМИ (НИППЕЛИ)

КОД SKRAW-MET: [8233]

Производитель: SM-G (SKRAW MET GROUP)

В комплект входит:

• Гидравлический коллектор, 6 секций, 40L [1448]
• 2x соединения BSP: 1/2" - M22x1,5 [1388]
• Соединение 12x BSP: 3/8" - M18x1,5 [1707]

< б>Высококачественный моноблочный распределитель отличается компактной конструкцией, стабильной работой и высокой универсальностью.

Он позволяет управлять одним приводом двойного действия или (после подключения одного из порты) привод одностороннего действия.

Возможно последовательное подключение к существующей системе (требуется напорная втулка).

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Универсальный распределитель, может использоваться в различных типах машин, таких как:< /h2>

• Циклопы
• Повороты
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие
< /ul>

Трехпозиционный рычаг (1 - 0 - 2)

• он возвращается в вертикальное положение на пружине
• Нейтраль положение 0 (рычаг установлен вертикально), шток привода стоит - масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен в переднее диагональное положение), шток привода выдвинут.
• Рабочее положение 1 (рычаг установлен в переднее диагональное положение), шток привода выдвинут.
• Рабочее положение 1 (рычаг установлен в переднее диагональное положение), шток привода выдвинут. li>
• Рабочее положение 2 (рычаг установлен в диагональном положении назад), шток поршня привода втягивается.
< /ul>

Присоединение:

• Электропитание (P) BSP 1/2''
• Обратка (T) BSP 1/ 2''
• Выход в секции БСП 3/8''
• Подключение БСП 1/2"

Технические характеристики:

Поток масла: 0–40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

Оснащен предохранительным клапаном.

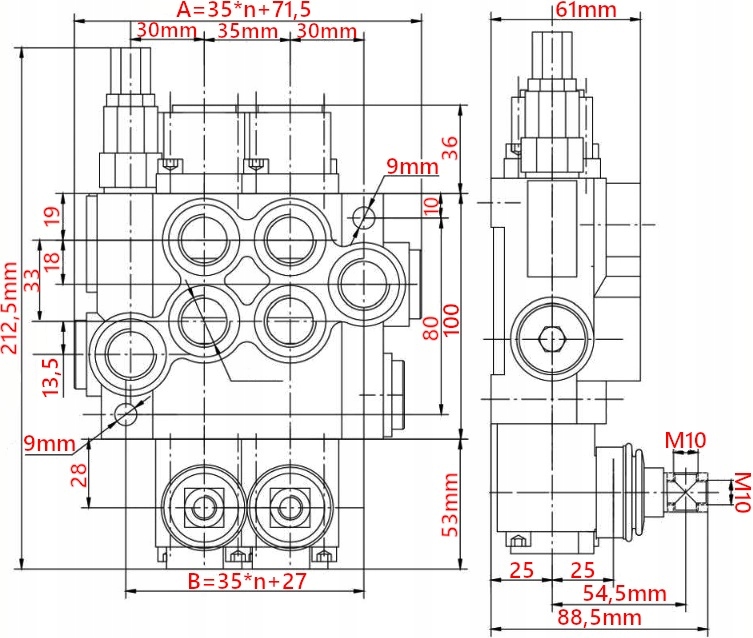

Схема на фото ниже соответствует одной секции распределителя.

Гидравлические соединения прямые - Ниппели

Производитель: SM-G (SKRAW MET GROUP)

Применяются для соединения основных компонентов гидросистемы с гидролиниями. .

На стороне подключения имеется ED-прокладка, которая полностью герметизирует систему.

Другая сторона отвечает за подключение гидравлической системы. трубопровод или колено. Герметизация происходит после затяжки соединений на самоуплотняющемся конусе. Это обеспечивает полную герметичность системы.

Соединения рассчитаны на ввинчивание в корпус. Их нельзя использовать для соединения двух гидравлических линий. Для этого используются соединители, имеющиеся на других аукционах.

Применение:

Гидравлические соединения идеально подходят для машин и устройств с гидравлическим приводом.

Их можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Соединения предназначены ввинчиваться в корпус, в том числе: насос, распределитель, привод и т. д.

Технические характеристики сосков:

Прямое гидравлическое соединение — ниппель M18x1,5 — G3/8"

• Общая длина: 31,5 мм
• Номинальный диаметр прохода: 10 мм
• Резьба G1 со стороны корпуса: внешняя дюйм 3/8"
• Резьба M2со стороны кабеля: внешний метрический M18x1,5

Прямое гидравлическое соединение - ниппель M22x1,5 - G1/2"< /h2>

• Общая длина: 35 мм
• Номинальный диаметр прохода: 11,5 мм
• Резьба G1 на стороне корпуса: внешняя дюйм 1/2"
• Резьба M2 на стороне кабеля: внешний метрический M22x1,5

Угол зажимных конусов: 24° (типично для польского стандарта)

Номинальный давление: 180 бар

Максимальное давление: 230 бар

Тип жидкости: гидравлическое масло

Версия подключения: легкий

Материал:

сталь сварная, оцинкованная, коррозионностойкая
