Реле 5 В с системой времени 1S-100S 1S-15minIn

5V Реле с системой времени

1S-100S или 1S-15minut

Модуль для отсроченного/отключенного/выключенного с регулируемым временем переключения реле в диапазоне от 1S до 100S или от 1 на 15 минут . The module also allows you to set cyclical work (T1- relay enabled, T2- Turn off or single relay (after time T1 passes, the switch switches off and the cycle ends). The relay has two circuits: NC- NC- normally closed and NO- normally open. So the module can perform the function of delayed and disabled function circuit .

Technical data:

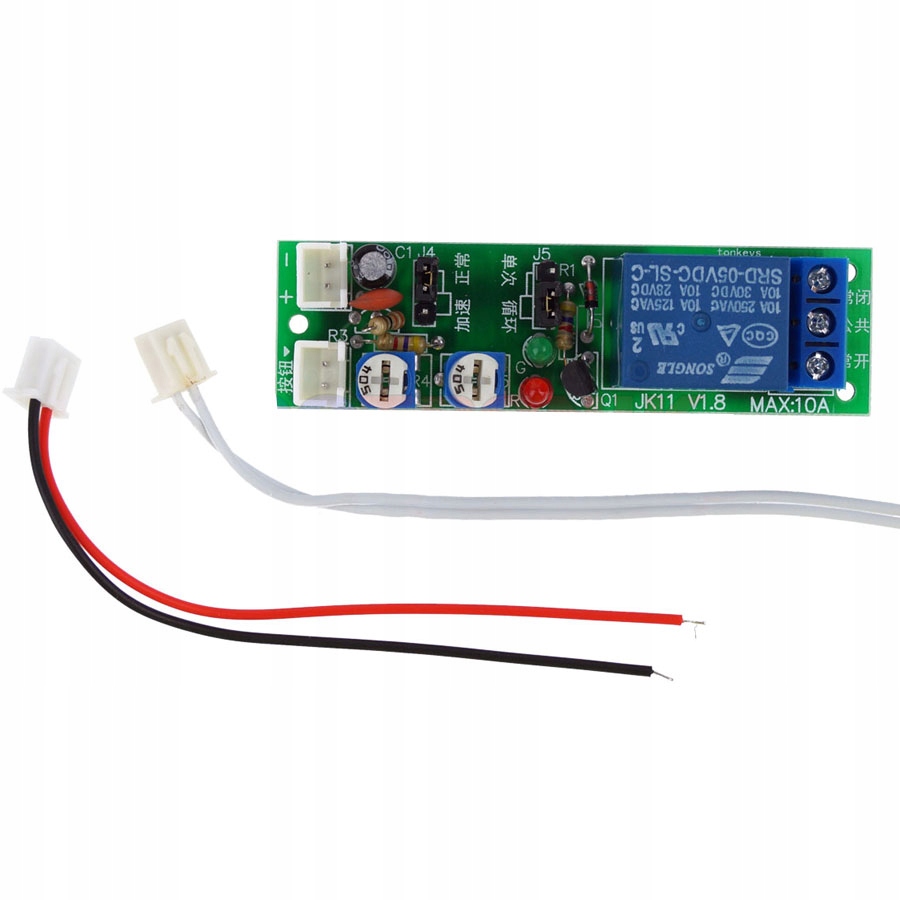

• Модуль JK11 v1.8: 1 переключатель передачи с системой времени обратного отсчета
• Power Potentiometer: 5 В
• Потенциометр T1 T1, чтобы установить относительное время открытия
• Настройка контакта: Prelay
• . 1: от 1S до 100 с.

• A connector for connecting a release signal
• Significant to set the work: single or cyclical
• Squad for setting the scope of time switching on/off the relay contacts of the relay
• built -in LED informing about the relay state
• LED informing about operation relay
• Current consumption by the module:

  ► Resting current ниже 1 мА

  ► Максимальный ток после комбинации 40 мА

• Точность обратного отсчета: <2%
• Songle SRD-5VDC-SL-C
<10A/250V AC, 10A/30V DC
• Закрыто

  ► ► НО - Нормальное открытие - нормально открыть схему

  Когда появляется сигнал освобождения, и, таким образом, изменяя состояния.

  Таким образом, реле может выполнять функции включения или отключить электрическую цепь (в зависимости от метода соединения)

• Таким образом, реле может выполнять функцию переключения или выключения электрической цепи (в зависимости от метода соединения)
• Долгий срок службы эстафеты около 18 000 переключателей
• Разъем выходного реле: блокируйте гнездо терминала ARK-2 для прикручивания проводов
• Светодиоды, сигнализирующие о рабочем статусе модуля:

  ► Красный светодиод - Сигнализация напряжения питания

  ► Синий светодиод - сигнализация прикрепления реле

• односторонняя печатная плитка
• Монтажные отверстия, чтобы закрутить плитку
• Сборка SMD и резьбовые электронные компоненты
• Размеры: 70 мм х 20 мм x 22 мм

Sample applications:

• Turning on the light in the yard or corridor for a specific period of time
• temporary inclusion or off
• delay systems
• time programmer
• Timer
• stopper
• delay The switch

Предлагаемый модуль электронного таймера может выполнять следующие функции, обычно называемые: реле времени, испытания времени, таймер, программист времени, реле с системой времени, система отсроченного переключения, переключатель времени, переключатель времени, модуль отсроченного переключения, макет с налоговым вычетом. Cyclical После подключения источника питания и поставки сигнала высвобождения модуль времени вычитает время установленного времени (значение установленного времени с использованием потенциометра T1), а реле закрывается. Затем модуль снова вычитает время установки (время закрытия реле), который был установлен с помощью потенциометра T2, и открывается реле. Модуль работает непрерывно до тех пор, пока не исчезнет питание или не изменится режим работы.

► Во время одиночной работы реле после подключения питания и подключения сигнала запуска закрывается во время T1. После истечения срока, реле открывается. Модуль выполняет только один цикл для повторного использования сигнала освобождения.
