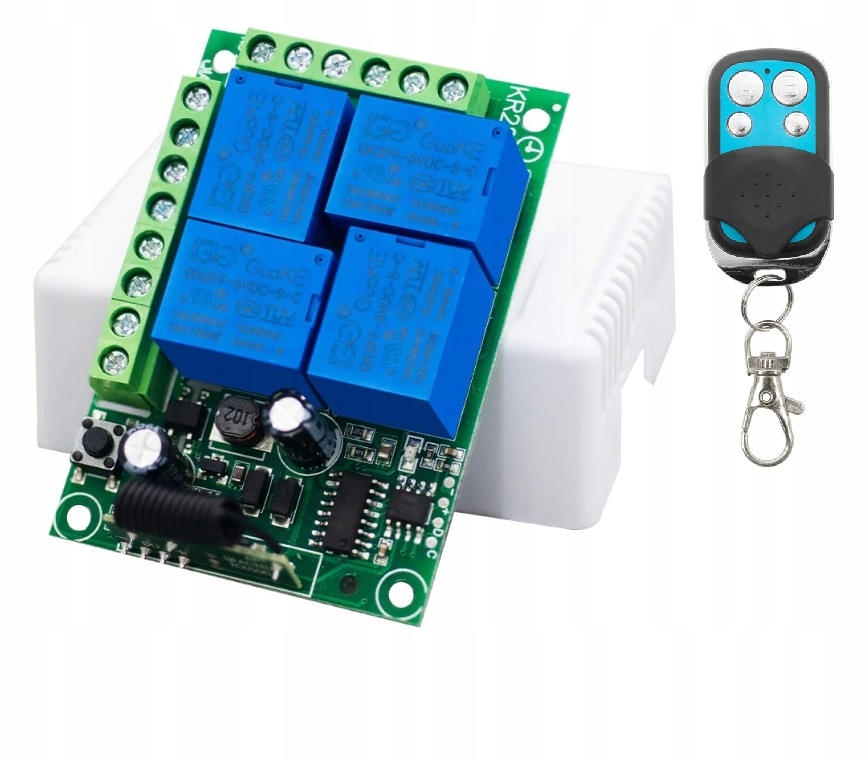

Дистанционно управляемое 4-канальное реле, 4 канала, питание 230В в корпусе с универсальным ВЧ пультом 433МГц - модуль с четырьмя беспотенциальными реле

Радиоуправляемое 4-канальное реле в комплекте с 1 пультом, работающее на частоте 433МГц.

Модуль должен питаться от сети 230 В,

Модуль может работать в 3 различных режимах и запоминать до 25 пультов дистанционного управления.

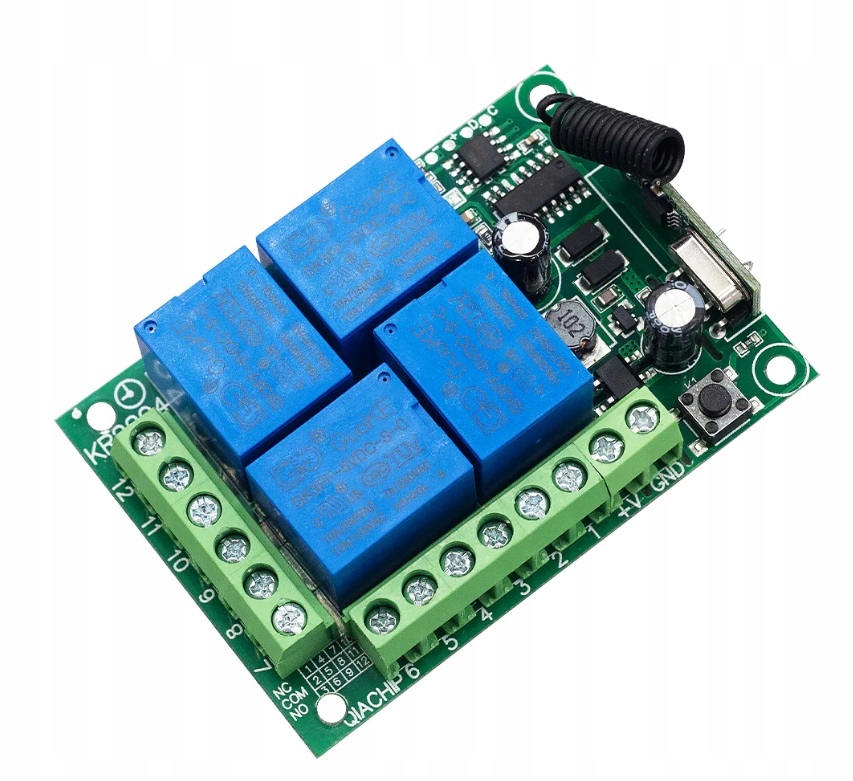

Продукт отличается простотой эксплуатации, программирования и надежностью. Каждое реле имеет разъемы COM, NO и NC. Благодаря использованной антенне мы увеличили дальность действия. Все это было заключено в корпус.

Три режима работы:

1) кратковременный; 2) Переключение; 3) Фиксация.

1) Мгновенный режим:

После успешного сопряжения в этом режиме нажмите и удерживайте кнопку пульта дистанционного управления (например, A), соответствующее реле в приемнике включится; отпустите кнопку пульта (например, А) и соответствующее реле в приемнике выключится;

2) Режим переключения:

После успешного сопряжения в этом режиме нажмите кнопку пульта дистанционного управления (например, A), чтобы включить соответствующее реле в приемнике; нажмите кнопку пульта дистанционного управления (например, A) еще раз, чтобы выключить соответствующее реле в приемнике;

3) Режим фиксации:

После успешного сопряжения в этом режиме нажмите кнопку пульта дистанционного управления (например, A), реле приемника, соответствующее A, включится; нажмите другую кнопку пульта дистанционного управления (например, B), реле на приемнике, соответствующее A, выключится, а приемник, соответствующий B, включится, реле разомкнется. нажмите третью кнопку на пульте дистанционного управления (например, C), ресивер выключится. (Примечание: в этом режиме рекомендуется использовать пульт дистанционного управления с тремя и более кнопками).

технические параметры"

Рабочее напряжение: 230 В постоянного тока

Входное напряжение: 1 ~ 250 В

Выходное напряжение: 1 ~ 250 В

Ток холостого хода: <5 мА

Максимальный ток: 10А

Выводы реле: COM \ NO \ NC

Радиочастота: 433 МГц

Рабочая температура: -30 ~ + 80 градусов C

Чувствительность приема: > 104 дБм

Количество пультов для хранения: 25 шт.

Рабочий режим RF: супергетеродинный беспроводной прием

модуляция: СПРОСИТЬ

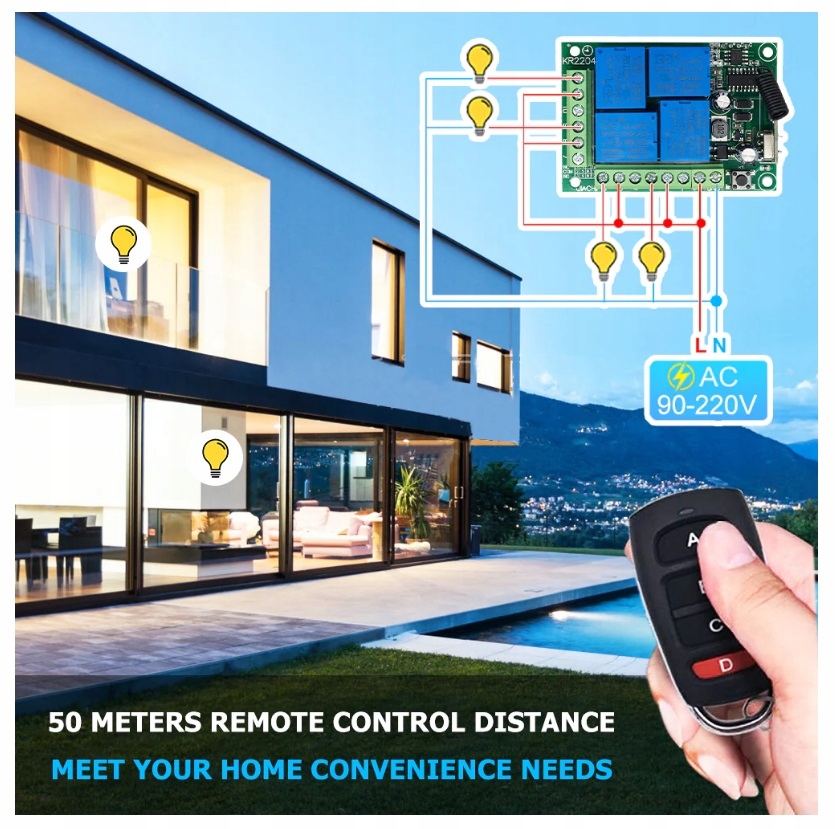

Дальность приема: открытое пространство более 50 метров

Режим удаленной работы: мгновенный режим/режим переключения/режим фиксации

ИНСТРУКЦИИ ПО ПРОГРАММИРОВАНИЮ

Как настроить режим работы контроллера?

Примечание. Режим работы можно установить только тогда, когда горят светодиоды драйвера коммутатора.

Установить режим Jog:

Шаг 1) Один раз нажмите кнопку обучения на приемнике.

Подождите, пока светодиод на приемнике не загорится и не перейдет в состояние настройки.

Шаг 2) Нажмите кнопку на пульте дистанционного управления (например, A) один раз. Светодиод на приемнике мигнет, а затем погаснет. Режим толчкового режима успешно установлен.

Установить режим переключения:

Шаг 1) Дважды нажмите кнопку обучения на приемнике.

Подождите, пока светодиод на приемнике не загорится и не перейдет в состояние настройки.

Шаг 2) Нажмите кнопку на пульте дистанционного управления (например, A) один раз. Светодиодный индикатор на приемнике начнет мигать, а затем погаснет. Режим самоблокировки успешно установлен.

Установить режим фиксации:

Шаг 1) Нажмите кнопку обучения на приемнике 3 раза.

Подождите, пока светодиод на приемнике не загорится и не перейдет в состояние настройки.

Шаг 2) Нажмите кнопку на пульте дистанционного управления (например, A) один раз. Светодиод на приемнике мигнет, а затем погаснет, указывая на то, что режим блокировки успешно установлен.

Установить режим мгновенного переключения 2CH + 2CH:

Нажмите кнопку обучения на плате приемника 4 раза (светодиодный индикатор на плате приемника будет мигать одновременно), затем нажмите любую клавишу на пульте дистанционного управления, светодиодный индикатор на приемнике мигнет 3 раза, что означает, что сопряжение прошло успешно.

Установить 2-канальный режим мгновенного действия + 2-канальный режим фиксации:

Нажмите кнопку обучения на плате приемника 5 раз (светодиодный индикатор на плате приемника будет мигать одновременно), затем нажмите любую клавишу на пульте дистанционного управления, светодиодный индикатор на приемнике мигнет 3 раза, что означает, что сопряжение прошло успешно.

Установить режим 2-канальный переключатель + 2-канальный фиксатор:

Нажмите кнопку обучения на плате приемника 6 раз (светодиодный индикатор на плате приемника будет мигать одновременно), затем нажмите любую клавишу на пульте дистанционного управления, светодиодный индикатор на приемнике мигнет 3 раза, что означает, что сопряжение прошло успешно.

Установить режим блокировки 2 каналов + фиксацию 2 каналов:

Нажмите кнопку обучения на плате приемника 7 раз (светодиодный индикатор на плате приемника будет мигать одновременно), затем нажмите любую клавишу на пульте дистанционного управления, светодиодный индикатор на приемнике мигнет 3 раза, что означает, что сопряжение прошло успешно.

Кроме того, мы прилагаем обучающее видео, в котором мы в простой форме объясним, как программировать модуль https://youtu.be/7IP1isvo5Sg
