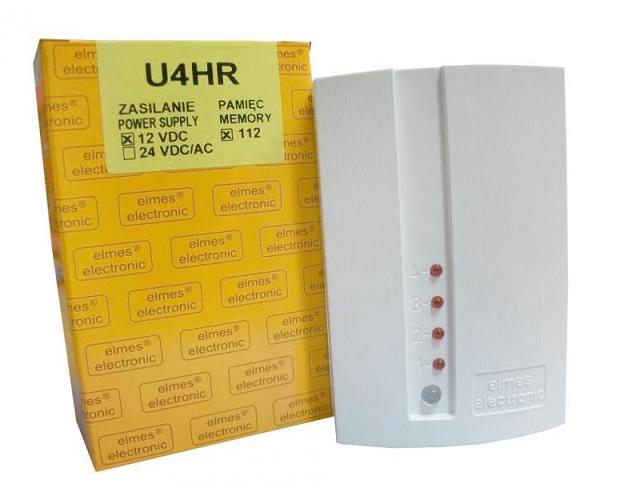

4HHR 12V 4-канальный приемник Elmes

Приемник (U4HR) с четырьмя ретрансляционными выходами предназначен для систем тревоги и дистанционного управления. Устройства используют систему кодирования переменной keeloq (r). Они работают со всеми пилотами и детекторами, а также с передатчиком RP501 Elmes Electronik для радиопередачи 434 МГц.

Описание действия

Стимуляция дистанционного управления или другого передатчика, запрограммированного в приемник, поворачивает реле на его выходе и включает соответствующий светодиод. В зависимости от набора режима настройки, вложение длится через ранее запрограммированное время (моностабильный режим) или до тех пор, пока не использует пульт дистанционного управления (передатчик), то есть попеременно в цикле поворота / выключения

Реле (бистабильный режим). Этот метод работы применяется к большинству передатчиков. Это отличается в сотрудничестве с передатчиком RP501, работающим в режиме радио реле или Detectors CTX3H и CTX4H, работающих в режиме открытых/закрытия. В случае этих устройств, независимо от режима эксплуатации канала в приемнике, переключение вывода длится до тех пор, пока он не будет выключен в передатчике.

Описание функции jp1..jp5 Shod

jp1 и jp2 определяют выход из вывода приемника:

jp2 jp2 jp2 jp2 open jp1 zwarta

При включении любого реле, на выходе S есть два импульса коротких замыканий на массу, когда она выключена - один. Если батарея разряжается в одном из передатчиков, выход S постоянно компактен масса (на выходе S -вывода нет импульсов) .jp1 .jp1 открыта, как указано выше, но импульсы возникают только при переключении выхода на 1.

jp3 - Изменение продолжительности импульсов на выходе s

(время импульса/время разрыва) - Компактная перемычка - 0,25 с/0,25 с, открытая джампер - 0,5 с/0,5 с.

jp4-после удаления этой перемычки, приемник может выступать в качестве беспроводного мини-центрального в простой системе сигнализации.

jp5 - Фотография этого перемычки изменяет режим работы приемника на тот, в котором прикрепление реле длится до тех пор, пока нажата кнопка дистанционного управления.

В этом режиме работы исключение вывода после освобождения пилотной кнопки должно происходить с минимальной задержкой, что снизит риск нежелательных разрывов при вложении вывода, вызванного сгенерированным помехи, например, коммутаторными двигателями. Чтобы позволить пользователю точно установить такое короткое время задержки, использовалось облегчение-время должно быть запрограммировано в 8 раз больше, чем запрашиваемое.

Пример: Чтобы сделать выход после выпуска пилотной кнопки, например, 0,5 с, вам необходимо установить 4S время на шаге 4 точки 2 процедур программирования. Это облегчение активно только с удалением перемычки JP5.

Внимание! В этом режиме работы пилотная память ограничена 20.

Светодиод: сияет зеленый, когда выходной сигнал не подключен, в красном - по крайней мере, прикреплен хотя бы один выход. Он пульсирует - когда один из передатчиков, то есть пилотов или детекторов, имеет разряженную батарею - см. Описание ниже.

Состояние батареи в передатчиках: приемник сигнализирует о состоянии слабой батареи у пилотов и передатчиков типа PTX, GBX, CTX и RP. Разряд батареи под безопасным уровнем сигнализируется пульсировкой светодиода в приемнике, а количество импульсов указывает количество канала устройства с плохой батареей. Кроме того, когда перемычка JP2 открыт, на выходе появляется состояние короткого циркура. После замены аккумулятора передатчик должен стимулировать для увеличения этой сигнализации.

Анти -аббревиатура (подделка): открытие корпуса приемника U4H приводит к открытию анти -сеа.

Спецификация:

- приемник и передатчики, адаптированные к радио-полосе 434 МГц

(433,92 МГц),

- 4 выходы гальванического реле с нагрузкой емкость:

1a/30vdc или 0,5a/125Vac;

- Время включения ретрансляционных выходов в моностабильном режиме:

от 0,25 до 4 часов.

- Питание: 10-15VDC. Потребление тока: отдых 20 мА,

Макс. 120 мА,

- Выходные данные квадратной памяти: 1a/60 В,

беспроводной мини-центр аварийного сигнала

После удаления перемычки JP4 приемник U4H выполняет функцию беспроводной

мини-центральной тревоги и позволяет строить простую систему тревоги

с следующими функциями:

-восемь беспроводных линий тревоги;

Пилотная тревога;

- память максимум 112 беспроводных устройств;

- память тревоги (также в отсутствие источника питания) с линией тревоги со светодиодом;

- память о состоянии вооружения или разоружения тревоги после отключения питания;

- антипаническая функция «паника» нажатие кнопки дистанционного управления более 2 с;

- ограничение количества сигналов тревоги 5 во время вооружения;

- четыре выхода ретрансляции NO/NC (выбор перемычки) со следующим значением:

- Выход D1- сигнализация жертвы;

- выход. D2 - Для любой цели, прикрепленного, например, Из 2 пилотной кнопки;

- D3- тревога, к акустическому / оптическому сигнальному устройству;

- D4 - тревога, 24 часа (Tamper Targe в кнопке детектора или «паника»);

- OC Выход (Open Collector - 1a/60V) к внешнему акустическому сигнальному устройству:

- передача сигналов вооружений одним импульсом и разоружение - два;

- сигнализация тревоги-речи 6-коротких импульсов при разоружении;

- Двухцветный светодиодный светодиод:

green;

- Речь тревоги - пульсирует красным вооружением и в течение 2 мин. После разоружения;

- Слабая батарея в детекторе- она ​​пульсирует зеленый, когда тревога разоружена,

(количество импульса (1..8) определяет количество линии, в которой произошла тревога

или со слабой батареей).
