dh4 skoydance - Освещение переключатель. Реле Dali / DMX

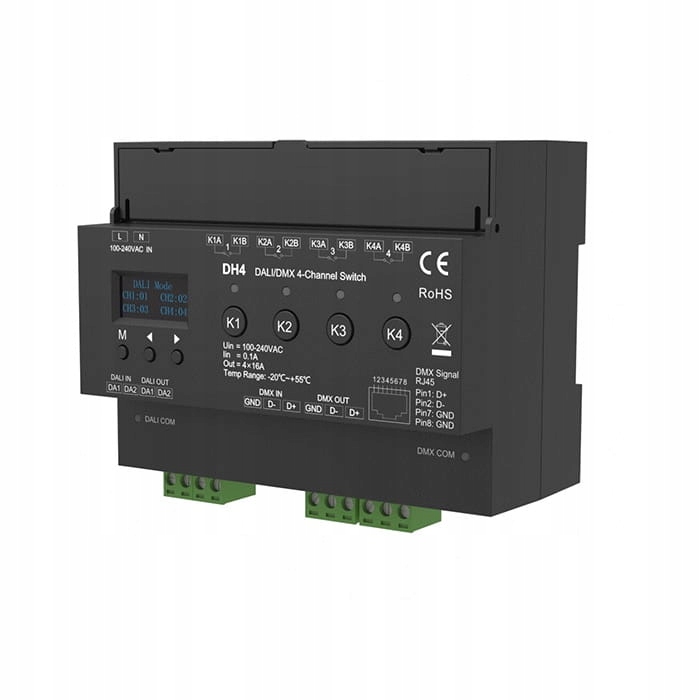

DH4 - 4 -канальный реле переключателя переменного тока, предназначенный для управления освещением. Используя экран OLED -дисплея и кнопки, можно установить два режима работы: DALI и DMX. Устройство имеет 4-канальный выход реле с опцией загрузки до 16А. Четыре адреса Dali могут быть назначены вручную или автоматически Master Dali. Контроллер работает в соответствии со стандартным протоколом DALI IEC 62386-101,102, 208 и совместим с продуктами DALI от других производителей. Соответствие стандартным протоколам DMX512. Функция RDM может выполнять связь между DMX Master и декодером. Контроллер поддерживает ручное переключение отдельных каналов. Контроллер имеет реле с высокой пропускной способностью (Unipolar, обычно открыт), а также функция прохождения через ноль. DH4 может действовать как четыре отдельных канала, два набора из двух каналов или один четырехканальный набор. Силовое напряжение 100-240 В. Продюсер Skydance.

5906186594430

функции DH4

• 4-канальный реле-выход 16A

• Два режима работы: DALI, DMX, установленные с использованием кнопок

• Олидированный дисплей с кнопками

• Адрес DALI, назначенный вручную (OLED-дисплей) или автоматически с помощью DALI MASTER

• Соответствие стандартным протоколам DMX512 и поддержке RDM

• Обработка ручного переключения индивидуальных каналов DALi-2 Certiate

• • PRENSIO

● Долго нажмите кнопку M в течение 2 секунд, вызывает настройки системы, подготовку к настройке режима работы, номеру канала и переключению ручного переключения. Краткое нажатие кнопки M приводит к переключению трех элементов положения.

● Рабочий режим: кратко нажатие кнопки ◀ или ▶ Вызывает переключение между режимами работы DALI и DMX.

● Номер канала: короткое нажатие кнопки ◀ или ▶ Приводит к переключению количества каналов 4/2/1, то есть 4 независимых канала (4x1), 2 группы из 2 каналов (2x2) или 1 группе из 4 каналов (1x4).

● Включение ручного переключения: короткое нажатие кнопки ◀ или ▶ Вызывает разрешение (да) или отключение (не) функцию ручного переключения, то есть устанавливает, являются ли кнопки -кнопки с ручными переключающими четыре канала или нет.

● Длинное нажмите кнопку M в течение 2 секунд или 15 секунд настройки системы.

В режиме Dali Dali вы можете быть установлены с помощью кнопок или контроллера основной даты:

Настройка адреса, используя кнопки

● Краткое нажатие кнопки M, подготовка к первоначальной настройке адреса DALI. Четыре канала могут быть адресованы отдельно, и настройка адреса четырех каналов может быть переключен последовательно, нажав кнопку M кратко

● Краткое нажатие кнопки ◀ или ▶, Изменение значения текущего адреса канала (00-63-FF), FF означает, что он не предоставлен адрес DALI. Длинное нажатие позволяет быстро отрегулировать.

● Длинное нажмите кнопку M в течение 2 секунд или 15 секунд, выйдите из настройки адреса DALI.

Адрес DALI, назначенный основными контроллерами DALI

Адрес DALI также может быть автоматически назначен основным контроллером DALI. Чтобы получить подробную информацию, прочитайте инструкции по инструкциям для совместимых основных контроллеров DAI.

В режиме DMX адрес DMX можно установить с помощью кнопок или DMX RDM Master:

● Краткое нажатие кнопки M, подготовка к начальной настройке адреса DMX. Должен быть установлен только адрес первого канала, и адреса других каналов будут автоматически добавлены по очереди.

● Краткое нажатие кнопки ◀ или ▶, Изменение значения адреса DMX (001-512), долго нажмите для быстрого регулировки.

● Длинное нажмите кнопку M в течение 2 секунд или 15 секунд, выйдите из настройки адреса DMX.

● Управление DMX: когда значение данных DMX составляет <50, выход реле отключен.

Когда значение данных DMX составляет> 200, вывод реле включен.

Когда значение данных DMX составляет от 50 до 200 лет, сохраните предыдущее состояние/выключение

Восстановление условия завода

● Нажмите и удерживайте кнопки ◀ и ▶ в течение 2 секунд одновременно, чтобы восстановить настройки фабрики.

● По умолчанию заводской параметр: режим DALI, количество каналов составляет 4, ручной переключатель включен.

защита от перегрева

● Температура 110 ° C запускает защиту температуры и выключает выход реле.

● Нормальное управление переключением возобновляется при 90 ° C.
