3-СЕКЦИОННЫЙ РАЗДЕЛИТЕЛЬ 40 Л + ПЛАВАЮЩЕЕ СОЕДИНЕНИЕ

ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 3-СЕКЦИОННЫЙ, 40Л

С ОДНОЙ ПЛАВАЮЩЕЙ СЕКЦИЕЙ И ЗАЩЕЛКОЙ

Применение:

Имеет широкий спектр применения в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.

Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, Погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Плавающая секция, также известная как свободный поток, используется, среди прочего, для снегоочистителей или фронтальных погрузчиков TUR. Это вызывает свободное перемещение штока поршня в гидроцилиндрах. Защищает от повреждений элементов, непосредственно контактирующих с землей, например, отвала плуга.

Технические данные:

Рекомендуемый расход масла в системе: 0-40л. /мин. Пример управления: три привода двойного действия.

Возможность последовательного подключения к существующей системе (требуется напорная втулка).

Первые два трехпозиционных рычага (1 - 0 - 2) подпружинены, т.е. сами возвращаются в вертикальное положение:

• Нейтральное положение 0 (рычаг установлен вертикально) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен под наклоном вперед), шток привода выдвинут.
• Рабочее положение 2 (рычаг установлен под наклоном назад) шток поршня привода втягивается.

Третий четырехпозиционный рычаг (1 - 0 - 2 - 3) ), три положения (1 - 0 - 2) на пружине (сам рычаг возвращается в вертикальное положение), положение (3) плавающее на защелке (рычаг останавливается в плавающем положении):

• Положение 0 нейтральное (рычаг установлен вертикально) шток поршня привода стоит - масло поступает в перелив.
• Рабочее положение 1 (рычаг установлен в наклонном положении вперед) привод шток поршня выдвигается.
• Рабочее положение 2 (рычаг установлен в диагональном положении назад), шток поршня привода втягивается.
• Плавающее положение 3 с фиксатором (рычаг установлен в максимально переднее положение) ), шток поршня привода работает свободно, свободно выдвигается и втягивается под действием сил

Слева гидравлическая схема предлагаемого распределителя:

Подключение:

Подача от насоса (P1, P2): внутренняя резьба BSP 1/2"

Обратка в бак (T1) , T2): внутренняя резьба BSP 1/2 дюйма.

Сечения (A1, A2, A3; B1, B2, B3): внутренняя резьба BSP 3/8 дюйма.

Серийный. соединение (N): внутренняя резьба BSP 1/2"

------------------------------- -- ------------------------------------------------ -- ------------

Диапазон давления:

Максимальное давление питания: 250 бар

Максимальное обратное давление: 50Бар

Максимальное давление на секциях: 300Бар

Перепускной клапан заводская настройка на 175Бар

Возможность саморегулировки, изменение полного оборота на 30Бар .

p>

------------------------------------- ------------------- ------------------------------- -------------------

Рекомендуемый диапазон температур масла:

Допустимая температура окружающей среды: - от 40 C до +60 C

Допустимая температура масла: от -15 C до +80 C

Гидравлические соединения позволяют подключать гидрораспределитель к магистралям.

Технические данные:

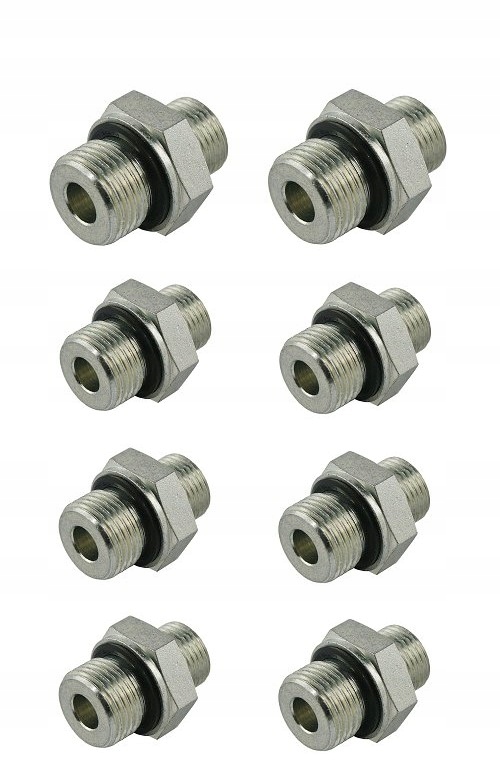

Комплект из 8 соединений. В комплект входят 2 шт. подающих и обратных соединений и 6 шт. для приводов. Каждое соединение имеет резиновое уплотнение, поэтому нет необходимости добавлять прокладки.

Резьбы:

ПИТАНИЕ:

Резьба на стороне распределителя, дюйм BSP: 1/2"

Резьба на стороне гидропровода: M22x1,5

ВОЗВРАТ:

b>

Резьба со стороны распределителя BSP дюймовая: 1/2"

Резьба со стороны гидропровода: M22x1,5

ДЛЯ ЦИЛИНДРОВ :
