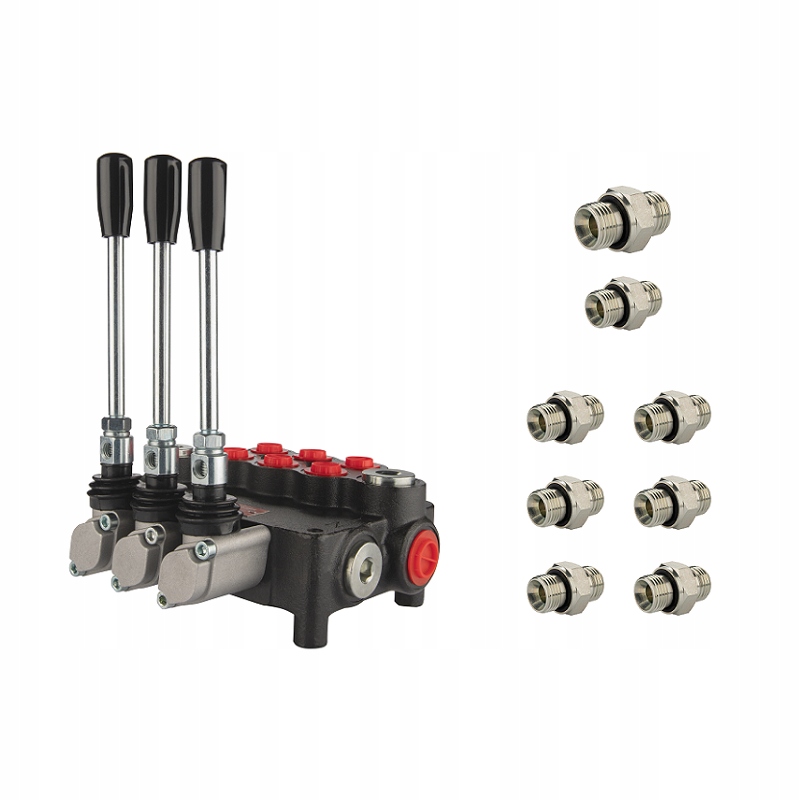

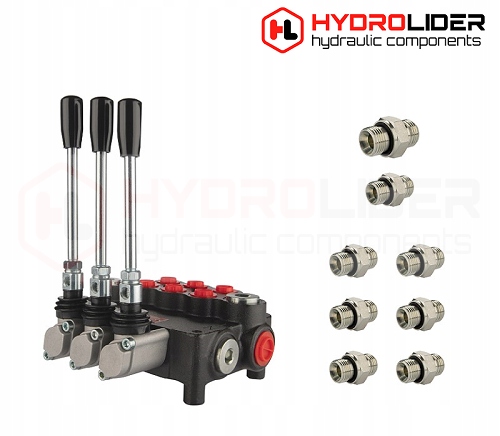

3-СЕКЦИОННЫЙ ГИДРАСПРЕДЕЛИТЕЛЬ

С КОМПЛЕКТОМ СОЕДИНЕНИЙ С ВЫХОДОМ М22х1,5 и М18х1,5

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.11.030.2218

Применение:

Предназначен для управления односторонним или двусторонним цилиндром . Он имеет выход давления N, необходимый для последовательного соединения или для установки распределителя в качестве другого в существующей системе.

Распределитель предназначен для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины. , циклопы, погрузчики HDS, машиностроение, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Технические данные:

• Минимальный расход: 1 л/мин
• Максимальный расход в комплекте с соединениями: 50 л/мин< /li> li>
• Управление: односторонний или двухсторонний цилиндр
• Количество секций: 3

• Резьба в корпусе на источник питания [P]: G 1/2"
• Резьба в корпусе на обратной стороне [T]: G 3/4"
• Резьба в корпусе на участке [A] / B]: G 1/2"
• Резьба в корпусе на выходе давления [N]: G 3/4"

Управление и принцип работы:

Все рычаги трехпозиционные (1 - 0 - 2), подпружиненные, т.е. сами возвращаются в вертикальное положение

• Нейтральное положение 0 (рычаг установлен вертикально), шток цилиндра стоит - масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен по диагонали вперед), шток цилиндра выдвинут .
• Рабочее положение 2 (рычаг установлен в диагональном положении назад) – шток цилиндра втягивается.

Условия эксплуатации:

• Подходит для использования внутри и снаружи помещений.
• Допустимая температура окружающей среды: от -40 C до +60 C.
> li>
• Допустимая температура масла: от -15 C до +80 C.
• Рекомендуемое гидравлическое масло на основе минерального масла, например HL 32, HL 46

• Максимальное давление подачи: 315 бар
• Максимальное обратное давление: 50 бар
• Максимальное давление в секции: 300 бар

Заводская настройка перепускного клапана:

Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:

• 170 бар при 20 л/мин
• 180 бар при 40 л/мин
• 185 бар при 50 л/мин

Перепускной клапан регулировка:

Наборы для точного измерения давления можно найти на других наших аукционах Allegro под названием «Измерительные наборы». Перед запуском рекомендуется проверить и установить соответствующее давление. Возможность саморегулировки, изменение полного оборота на 30 бар.

Комплект соединений и шланговых соединений:

Все соединения, предлагаемые в комплекте, имеют уплотнение из NBR, обеспечивающее герметичное соединение с коллектором. Со стороны гидравлической линии соединения имеют раструб 24°, адаптированный для шлангов с фитингами ДКОЛ, ДКОЛ-90, ДКОЛ-45 с типичным зажимным конусом 24°. Соединение со шлангами не требует дополнительной герметизации.

• Выходная резьба на подаче [П]: М22х1,5
• Выходная резьба на обратке [Т]: М22х1 .5
• Выходная резьба на участке [A/B]: M18x1,5
