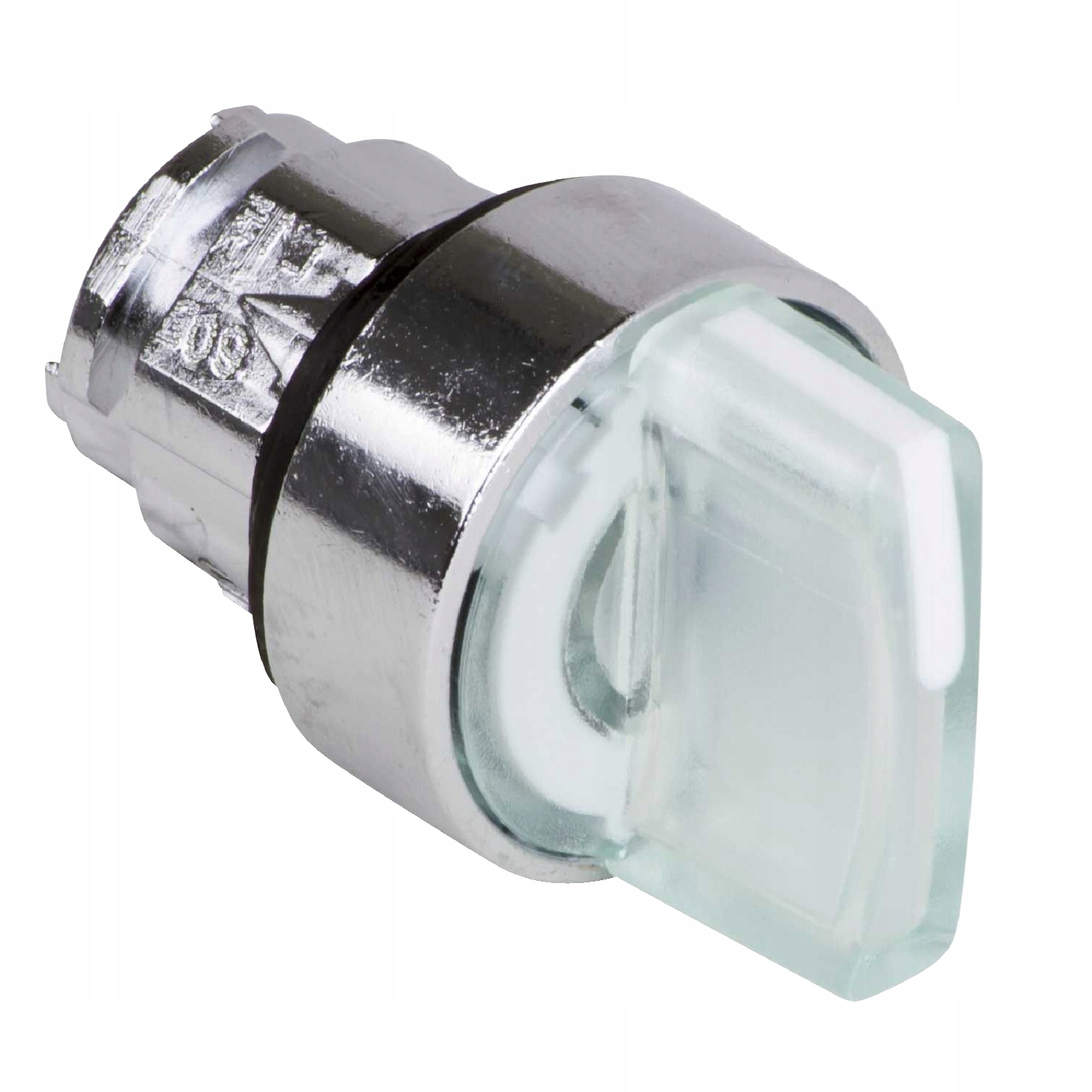

Schneider Electric, Harmony XB4, 3-позиционная переключающая головка с автоматическим возвратом, светодиод, белый металл, ZB4BK1813

Основные параметры:

• Ассортимент продукции : Harmony XB4.
• Тип продукта или компонента: головка переключателя с подсветкой.
• Совместимость продукта: встроенный светодиод.
• Краткое название устройства: ZB4.
• Рамка. Материал: Хромированный металл.
• Тип головки: Стандартная.
• Монтажный диаметр: 22 мм.
• Форма головки сигнального элемента: Круглая.
• Отвертка. Тип элемента: Пружинный возврат справа к центру.
• Тип приводного элемента: Белый Стандартная ручка.
• Положение приводного элемента: 3 положения +/- 45°

Дополнительные параметры:

• Общая ширина CAD: 29 мм.
• Общая высота CAD: 29 мм.
• Общая глубина CAD. Размер: 43 мм.
• Вес изделия: 0,036 кг.
• Сопротивление воздействию мойки высокого давления: 7000000 Па при 55 °C, расстояние: 0,1 м.
• Механическая прочность: 500000. циклов
• Название станции: вырез XALD 1, с использованием одиночных блоков при переднем монтаже со встроенным светодиодом и трансформатором, M10 для <2 контактов с использованием одиночных блоков переднего монтажа со встроенным светодиодом, M4 для <4 контактов с использованием одиночного или двойные блоки переднего монтажа со встроенным светодиодом

Рабочая среда:

• Защитное покрытие: TH
• Температура окружающей среды при хранении: -40…70 °C.
• Температура окружающей среды при эксплуатации устройства: -40…70 °C.
• Категория перенапряжения: Класс I по IEC 60536.
• Уровень защиты IP: IP66 согласно IEC 60529, IP67, IP69, IP69K
• Степень защиты NEMA: NEMA 13, NEMA 4X
• Степень защиты IK: IK06 согласно IEC 50102
• Стандарты: EN/IEC 60947-5-5, EN/IEC 60947-5-4, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 Нет .14, EN/IEC, 60947-1, UL 508, JIS C8201-1.
• Сертификаты на продукцию: GL, LROS (регистр судоходства Ллойда), сертификат UL, BV, RINA, DNV, CSA
• . li>
• Вибростойкость: 5 gn (f= 2…500 Гц) согласно IEC 60068-2-6.
• Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения. согласно IEC 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения согласно IEC 60068-2-27

Harmony XB4

Металлические модульные кнопки, переключатели и индикаторы Ø22 мм

Семейство Harmony

Harmony XB4 металлические модульные, Элементы управления и сигнализации диаметром 22 мм сочетают в себе простоту установки, эффективность, гибкость, современный дизайн и надежность, благодаря чему отвечают требованиям промышленного применения.

Особенности

Harmony XB4 — это модульная линейка металлических кнопок и индикаторов диаметром 22 мм. Предложение обеспечивает полную функциональность и позволяет использовать множество конфигураций продукции, предназначенной для тяжелой промышленности.

• Соответствие стандартам IEC, UL, CSA, CCC EAC, CE.
• Маркировка CE.
>
• Повышенный уровень защиты IP для выбранных решений IP66, 67, 69, 69K
• Линзы с подсветкой «Protected LED»
• Электрические контакты с малой нагрузкой
• Соединения с использованием винтовых клемм, контактов для печатных плат.
• Комплектные элементы.
• Повышенная механическая прочность для отдельных решений.
• Рабочая температура от -40 до 70С.
• Ударопрочность до IK06

Преимущества

Разрабатывайте с полным доверием

Это семейство продуктов, созданное для промышленности, сочетает в себе простоту b>удобство установки, гибкость и прочная конструкция. Гениальная система запирания, состоящая из головки и корпуса с защелками, затягивающихся всего одним винтом, обеспечивает простой, но безопасный монтаж.

Применение

• Промышленность : производители машиностроения (автомобильная, текстильная, деревообрабатывающая промышленность), производители панелей управления.
• Сектор услуг и инфраструктура: производители распределительных устройств, общественные работы, строительство, аэропорты.
