3-канальний функціональний генератор сигналу
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 500
Покупая «3-канальний функціональний генератор сигналу», вы можете быть уверены, что данный товар из каталога «Сетевые устройства» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Особенность:1. Трехканальный генератор функций/произвольных сигналов FY8300/FY8300S представляет собой набор из функционального генератора сигналов, генератора сигналов произвольной формы, генератора импульсных сигналов, четырехканального генератора сигналов TTL, ГУН, частотной развертки, частотомера, измерителя и т. д. один высокопроизводительный, экономичный и универсальный генератор сигналов.
2. В приборе используется технология прямого цифрового синтеза DDS для генерации точных, стабильных и без искажений выходных сигналов. Все параметры калибруются с использованием внутренних процедур. Все программное обеспечение прибора входит в стандартную комплектацию. Всеми функциями прибора можно управлять с помощью программного обеспечения главного компьютера. Программное обеспечение машины для редактирования сигналов произвольной формы и сохранения их в генераторе сигналов для получения выходных сигналов.
3. Богатые сочетания клавиш значительно упрощают сложный процесс работы и значительно улучшают функциональность инструмента.
4. Протокол связи открыт, что упрощает вторичную разработку.
5. Крупномасштабные интегральные схемы, технология поверхностного монтажа, высокая надежность, длительный срок службы.

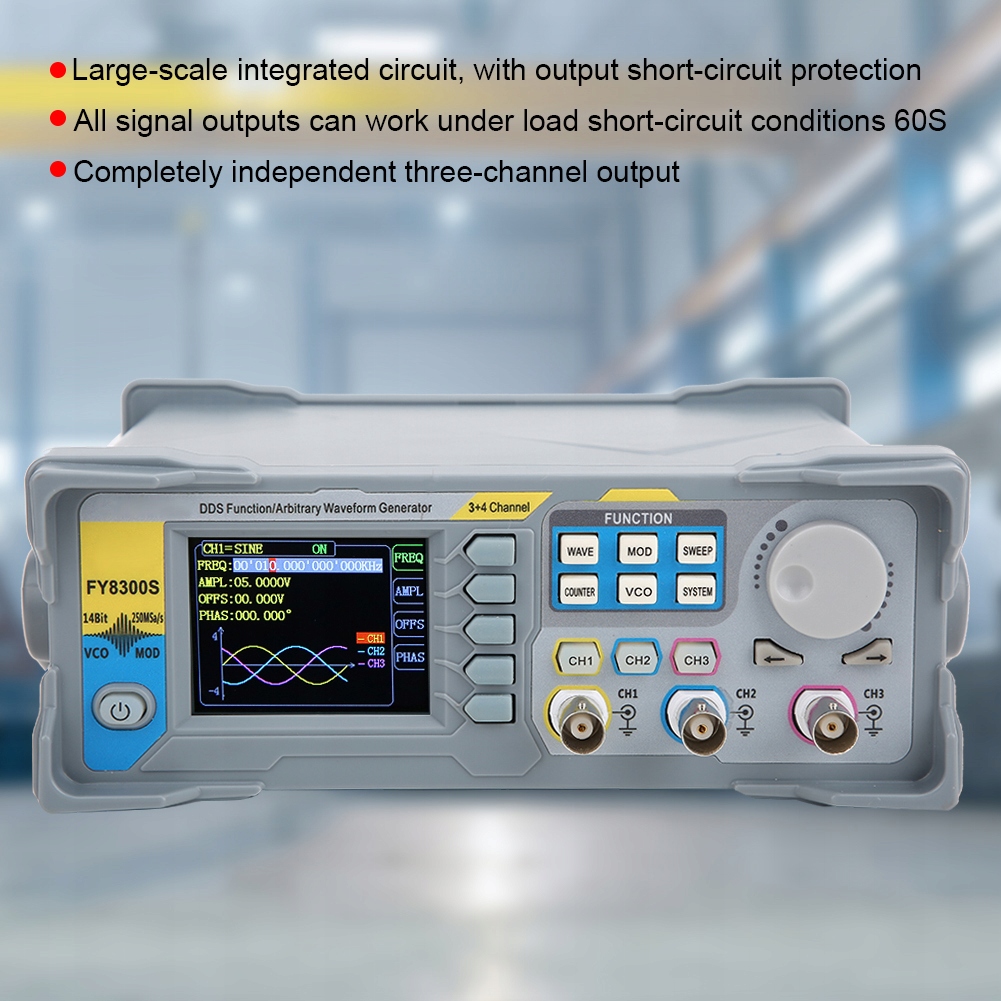

6. Благодаря защите от короткого замыкания на выходе все клеммы выходного сигнала могут работать при условии короткого замыкания нагрузки 60S.
7. Полностью независимый трехканальный выход (эквивалент трех независимых источников сигнала), способный работать синхронно, с точно установленной разностью фаз.
8. Используйте технологию прямого цифрового синтеза DDS для достижения точного, стабильного выходного сигнала с низким уровнем искажений.
9. Нажмите и удерживайте кнопку «ОК» во время использования, вы можете быстро сохранить информацию о параметрах, выводимых прибором в данный момент, и сохраненные параметры могут быть автоматически загружены при следующей загрузке.
10. Стандартная функция отслеживания каналов: при включении отслеживания все параметры трех каналов могут обновляться одновременно в соответствии с конфигурацией пользователя.
11. Он может выводить до 98 групп функций/произвольных сигналов, включая 34 предустановленных сигнала и 64 определяемых пользователем сигнала (программное обеспечение для редактирования сигналов произвольной формы, поддерживающее инструмент, можно использовать для редактирования сигналов произвольной формы и загрузки на выход прибора).
<р>12. Имея 64 группы произвольных битов для хранения сигналов, каждая группа имеет глубину хранения 8192*14 бит (чем больше глубина хранения сигналов, тем больше деталей сигнала сохраняется, а детали сигнала можно восстановить с высокой точностью)13. Функция сканирования: четыре атрибута сигнала: частота, амплитуда, смещение и рабочий цикл могут сканироваться отдельно. Он имеет два режима сканирования: линейное сканирование и логарифмическое сканирование.
14. Функция частотомера 100M: он имеет четыре метода измерения: измерение частоты, измерение периода, измерение положительной и отрицательной ширины импульса и измерение рабочего цикла. Максимальная частота измерений прибора может составлять до 100 МГц, а минимальная частота измерений — 0,01 Гц.
. 3-канальный функциональный генератор сигналов
Спецификация:Тип изделия: генератор сигналов
Дополнительная модель: FY8300S-20M, FY8300S-40M, FY8300S-60M
Источник питания: широкополосное переменное напряжение 100 ~ 240 В (переменный ток) .
Дисплей: 2,4-дюймовый цветной (320 X 240).
Максимальная выходная частота: 60 МГц (синусоидальная), частота дискретизации 250 Мвыб/с, разрешение по вертикали 14 бит
Точность по частоте: точность частоты может достигать порядка 10-6.
Разрешение по частоте: полный диапазон частотного разрешения 1 мкГц (0,000001 Гц).
Амплитуда выходного сигнала: до 24 В пик-пик, амплитуда. разрешение до 1 мВ (0,001 В).
Нет ограничения диапазона: полный диапазон частот без биннинга, прямая цифровая настройка.
Функция смещения постоянного тока -12 В ~ 12 В (можно регулировать двухканальный рабочий цикл). независимо, точность регулировки может достигать 0,01%
Ширина импульса и частота импульса непрерывно регулируются, а диапазон регулировки составляет 20 нс-1 с. Амплитуда импульса может регулироваться непрерывно в диапазоне 0 -12 В, точность регулировки 0,001 В.
Диапазон регулировки фазы трех каналов составляет 0 ~ 359,99°, точность регулировки 0,01°.
С выходом цифрового сигнала. функция может реализовать любой уровень КМОП с амплитудой 0–12 В
. 3-канальный функциональный генератор сигналов
Список упаковки: 1 хост-генератор сигналов
1 кабель питания хоста
3 клип-линии
3 кабеля BNC-BNC
>1 USB-кабель
