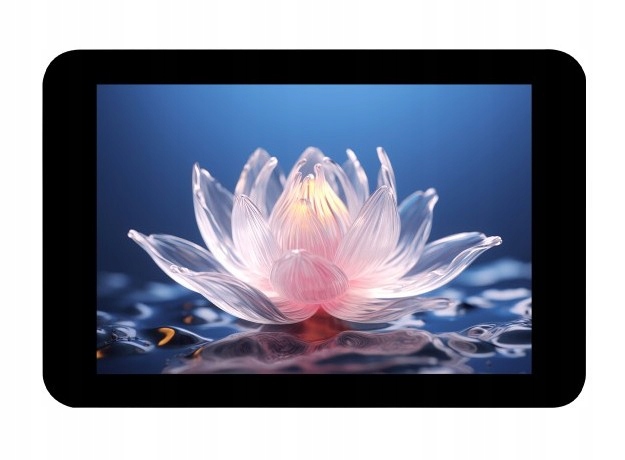

3,5-дюймовый емкостный ЖК-дисплей 320 × 480 (spirps/ i2c)

Код производителя: SKU: 29318

Дополнительная информация, примеры программного обеспечения и т. д.; https://www.waveshare.com/wiki/3.5inch_capacitive_touch_lcd

3,5-дюймовый емкостный ЖК-сенсорный сенсорный экран обеспечивает разрешение 320 × 480 и 262 тысячи цветов RGB, предлагая четкое и красочное изображение. Он оснащен системой управления дисплеем ST7796S (SPI Communication) и сенсорной системой FT6336U (I2C), что приводит к минимальному использованию контактов ввода/вывода в микроконтроллере. Экран может быть подключен с использованием 15-контактного терминала или 18-контактного гнезда FPC, а дополнительный слот для TF позволяет хранить файлы (фотографии, видео, музыка). Документация и примеры проектов облегчают реализацию дисплея для вашего собственного решения

Поддержка для снабжения и логических уровней:

• Система преобразования логического уровня позволяет вам работать со скоростью 3,3 В или 5 против. 3.3 V Logic Systems (например, ESP32) Подключите источник питания 3,3 В.

Наиболее важные функции:

• Разрешение 320 × 480, 262 тысяча Цвета
• Сенсорная панель конденсации (FT6336U)-Квик-реакция, высокая проницаемость
• Низкая потребность в выводах благодаря связи SPI (дисплей) и I2C (прикосновение)
• TF-карта для простого хранения мультимедиа
• Два варианта соединения: терминальные 15-шрифты или соединительные варианты. FPC 18-PIN
• Совместимость с Raspberry Pi, ESP32, PICO, Arduino и т. Д.
• Встроенное преобразование логических уровней (3,3 В/5 В)

интерфейсы управления SPRA и I2C

Параметры для разъема 15PIN или 18PIN FPC слот для подключения ЖК -дисплея к хост -плате

Включен:
