Резкое дистанционное управление 230 В.

2 -Channel -controlled Relay канал в наборе с 1 пультом дистанционного управления , работающим при 433 МГц.

Модуль должен питаться на 85-250 В

Реле сохранение может быть питается с помощью переменного тока 1-250 В или постоянного тока 5-30 В

напряжение

Модуль имеет возможность работать в 3 разных режимах и может запомнить до 25 пилотов.

Продукт характеризуется простотой обслуживания, а также программированием и надежностью. Каждое из реле имеет Com и NC -разъемы. Благодаря используемой антенне у нас есть увеличенный диапазон. Целое было заперто в корпусе.

видео инструкции для ретрансляций программирования

https://www.youtube.com/watch?v=K06Q76QTHBW

три режима:

1) временный; 2) переключение; 3) Snap.

1) Временный режим:

После успешного сочетания в этом режиме нажмите и удерживайте кнопку удаленного управления (например, а), будет включена соответствующая реле в приемнике; Замедлить кнопку удаленного управления (например, а), и соответствующий реле в приемнике отключится;

2) режим переключения:

После успешного сочетания в этом режиме нажмите кнопку удаленного управления (например, а), чтобы включить соответствующий реле в приемнике; Снова нажмите кнопку удаленного управления (например, а), чтобы отключить соответствующий реле в приемнике;

3) режим загара:

После успешного сочетания в этом режиме нажмите кнопку удаленного управления (например, а), реле приемника, соответствующая A, будет включена; Нажмите другую кнопку удаленного управления (например, B), реле на приемнике, соответствующем A, будет выключен, а приемник, соответствующий B, будет включен, реле будет открыт. Нажмите третью пилотную кнопку (например, C), приемник выключится. (Примечание: в этом режиме рекомендуется использовать пульт дистанционного управления с тремя или более кнопками).

Технические параметры "

Работа: DC 5 V-30 V

Входное напряжение: 1 ~ 250 В

Выходное напряжение: 1 ~ 250 В

Ток отдыха: <5ma

Максимальный ток: 10A

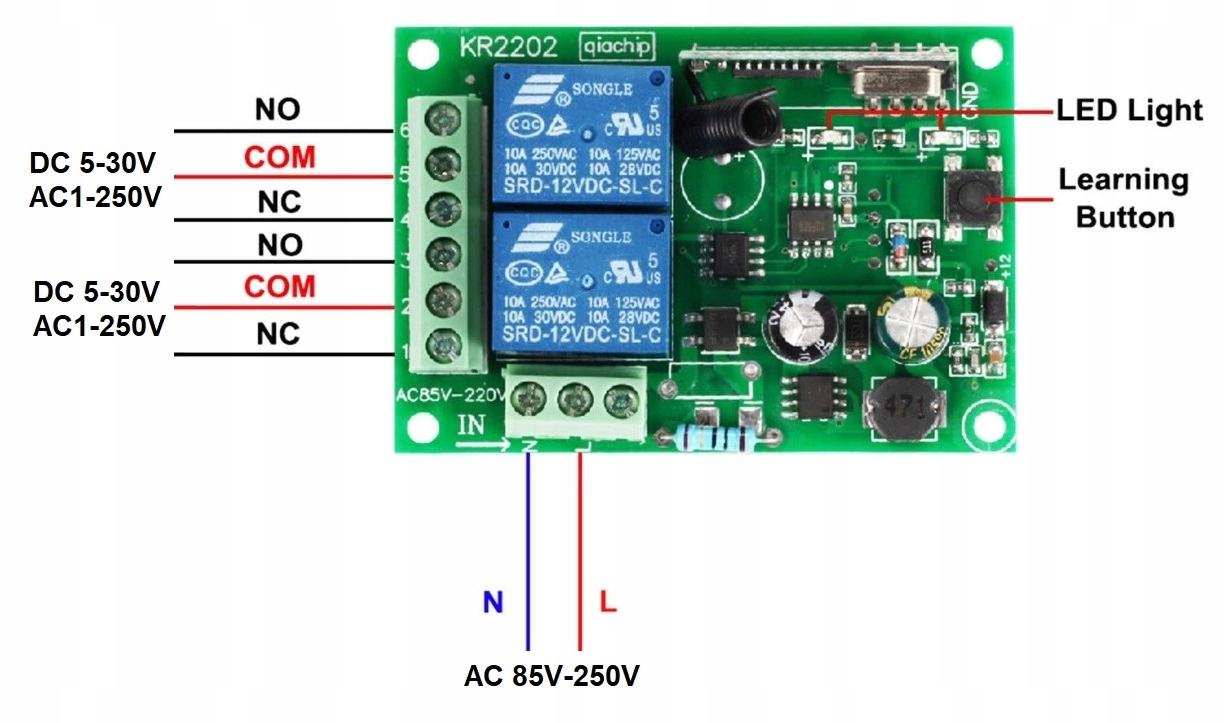

реле выводы: com \ no \ nc

Радиочастота: 433 МГц

Рабочая температура: -30 ~ + 80 градусов C

Чувствительность приема:> 97dbm

Количество пилотов для хранения: 25 штук

РЧ -операция: беспроводной пикап с надзором

Модуляция: спросите

Диапазон приема: открытое пространство составляет более 50 метров

Удаленный режим: временный режим/режим переключения/режим защелки

Инструкции по программированию

Режим работы может быть установлен только тогда, когда светодиоды освещены на контроллере переключения.

Если операция не выполняется после источника питания и всегда включена. Когда переключатель находится в состоянии настроек, условие не меняется и является лампой настройки.

В описании ниже все светодиодные описания.

Установите временный режим:

Шаг 1) Нажмите кнопку обучения приемника один раз.

Подождите, пока светодиод на приемнике не выйдет и не выйдет в настройки.

Шаг 2) Нажмите кнопку на пульте дистанционного управления один раз (например, а). Светодиод на приемнике начнет вспыхивать, а затем выйдет.

Шаг 3) В этот момент нажмите другую кнопку (например, б) того же пульта дистанционного управления, индикатор будет мигать, а затем сиять. Временный режим был успешно установлен.

Установите режим переключения:

Шаг 1) Нажмите кнопку обучения приемника дважды.

Подождите, пока светодиод на приемнике не выйдет и не выйдет в настройки.

Шаг 2) Нажмите кнопку на пульте дистанционного управления один раз (например, а). Светодиод на приемнике начнет вспыхивать, а затем выйдет.

Шаг 3) В этот момент нажмите другую кнопку (например, б) того же пульта дистанционного управления, индикатор будет мигать, а затем сиять. Режим переключения был успешно установлен.

Установить режим защелки:

Шаг 1) Нажмите кнопку обучения приемника 3 раза.

Подождите, пока светодиод на приемнике не выйдет и не выйдет в настройки.

Шаг 2) Нажмите кнопку на пульте дистанционного управления один раз (например, а). Светодиод на приемнике начнет вспыхивать, а затем выйдет.

Шаг 3) В этот момент нажмите другую кнопку (например, б) того же пульта дистанционного управления, индикатор будет мигать, а затем сиять. Режим защелки был успешно установлен.
