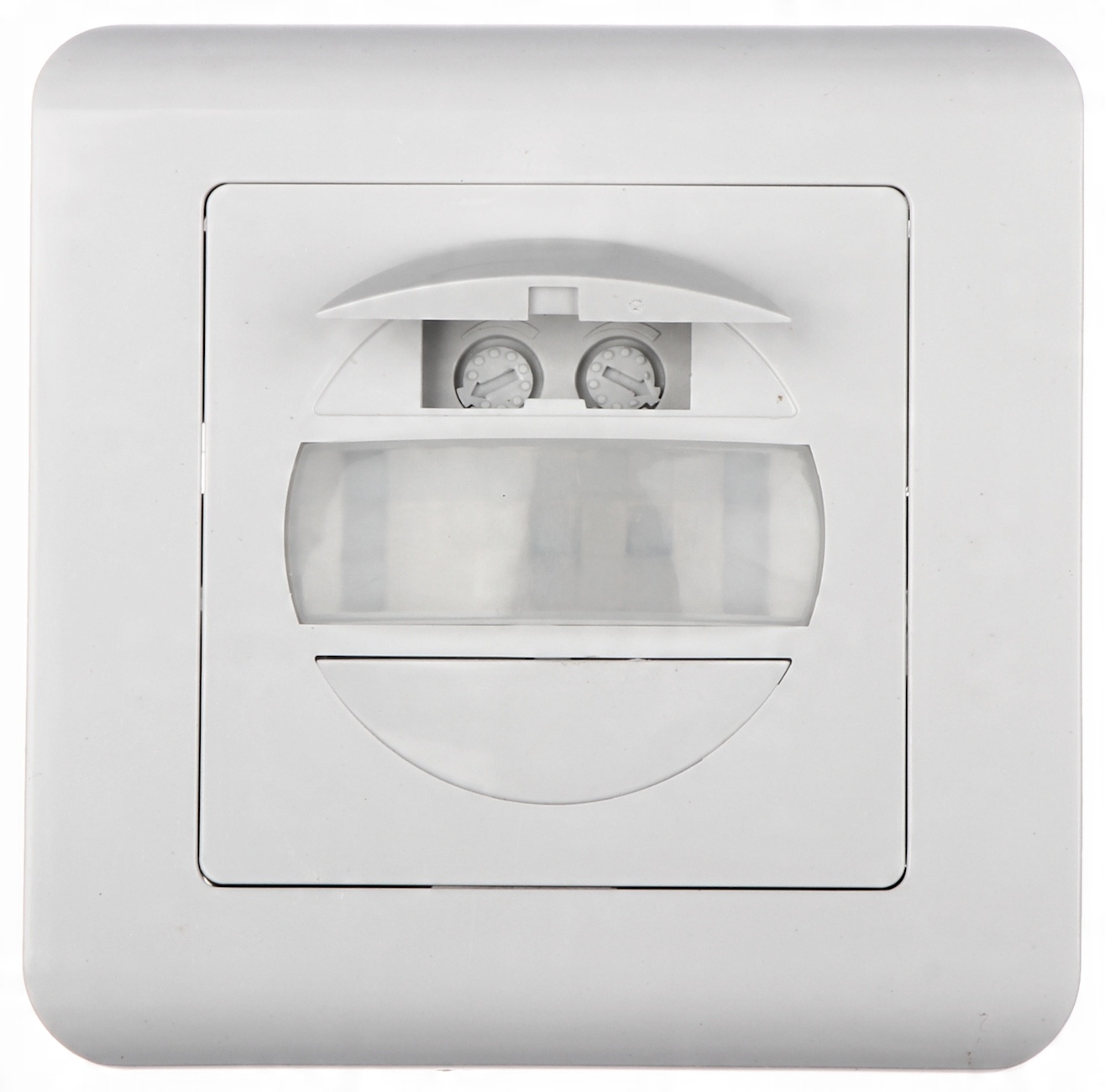

Датчик движения 2-проводной 160 градусов IP20 500Вт для белого ящика OR-CR-261 ORNO

ХАРАКТЕРИСТИКИ

Датчик используется для автоматического управления освещением или другими электрическими устройствами при экономии электроэнергии. Приемник (освещение) включается с помощью PIR-датчика движения, работающего в инфракрасном диапазоне. Он позволяет включать освещение при движении объекта, излучающего тепло. Встроенный датчик внешней освещенности позволяет включать функцию детектора при дневном свете.

ОБЩАЯ ИНФОРМАЦИЯ

При выборе места установки следует учитывать следующие критерии:

- угол охвата датчика,

- датчик не должен быть направлен в место, где может быть обнаружено движение животных,

- датчик не должен быть направлен на яркие объекты (т.е. белые) или объекты, являющиеся источником тепла, так как они могут негативно повлиять на работу датчика,

- не устанавливайте вблизи сильных источников электромагнитных помех,

- убедитесь, что силовые кабели имеют соответствующую токовую защиту в виде соответствующих предохранителей или других устройств, отключающих электропитание в случае перегрузки,

- загрязнение оптики датчика снижает дальность и чувствительность обнаружения движения

- если разница температур между движущимся объектом и окружающей средой невелика (например, летом), датчик может среагировать позже, и дальность его обнаружения движения уменьшится.

ПРИМЕЧАНИЯ:

• Сборка и установка могут выполняться электриком или опытным человеком.
• Не используйте нестабильные предметы в качестве основы. для установки.
• Не размещайте перед устройством предметы, которые могут нарушить работу датчика.
• Не устанавливайте датчик в местах с изменяющейся температурой, например, возле кондиционеров, центральных источники тепла и т. д.
• Не открывайте корпус после подключения к электросети.

МОНТАЖ:

1. Отключите цепь питания.

2. Проверьте обесточенное состояние силовых кабелей с помощью соответствующего устройства.

3. Ослабьте винтовые клеммы датчика.

4. Подключите кабели питания к соответствующим клеммам и затяните их.

5. Включите цепь питания.

6. Подождите 1 минуту, чтобы датчик адаптировался к окружающей среде. Пока датчик регулируется, лампа может неожиданно включаться и выключаться.

7. Настройте параметры и протестируйте датчик.

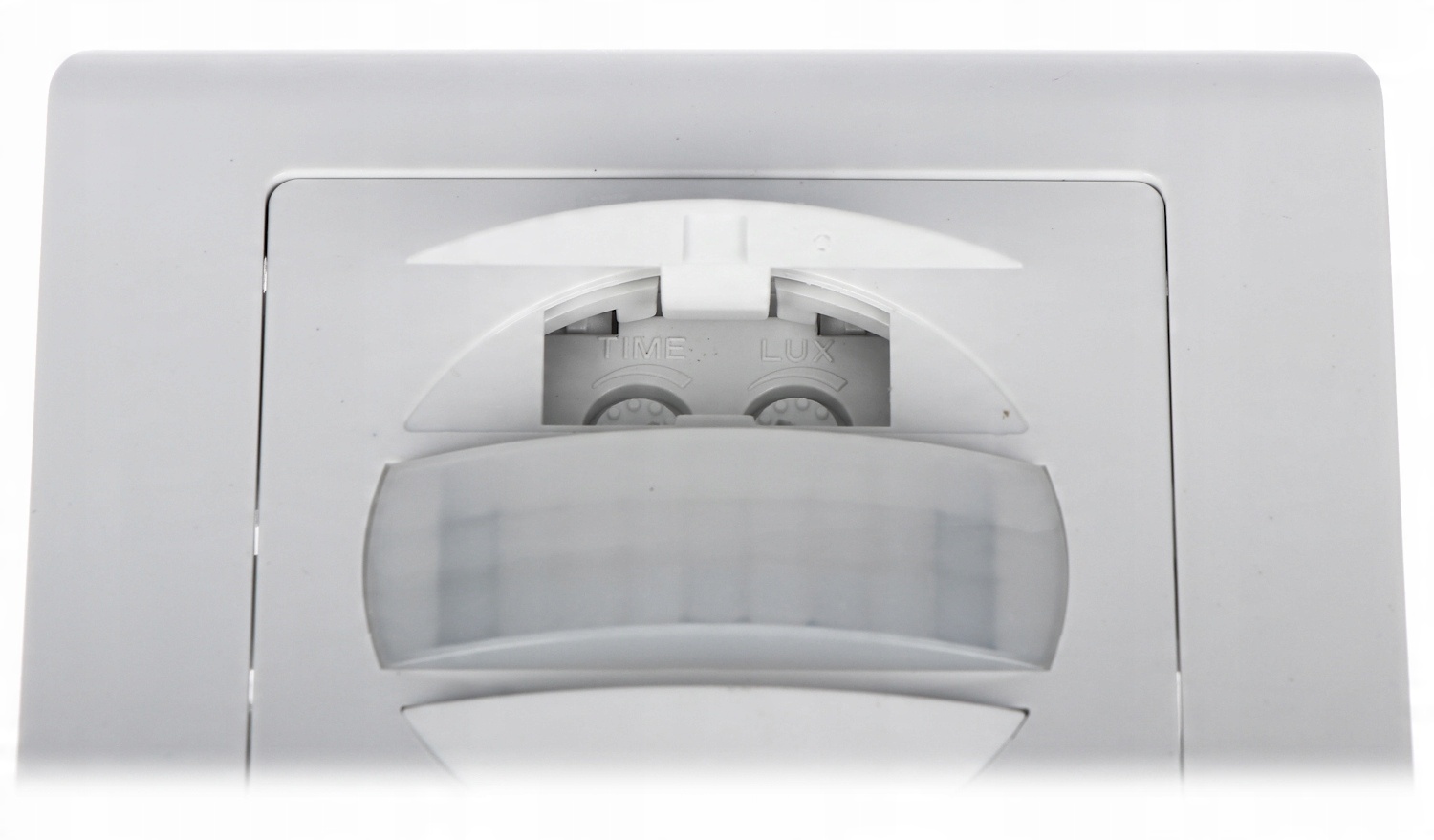

LUX - регулировка интенсивности света

• Эта настройка определяет интенсивность света, при которой устройство перестает обнаруживать движение и остается в режиме ожидания. Это защищает от непреднамеренного включения освещения в течение дня.
• Время освещения устанавливается ручкой «ЛЮКС», которую следует повернуть по часовой стрелке до упора и дождаться наступления сумерек. Когда начнет темнеть, установите время освещения, поворачивая ручку «ЛЮКС» до тех пор, пока свет не включится.
• ВРЕМЯ – регулировка времени освещения.
• Ручка позволяет определить время освещения. время, в течение которого устройство будет работать после активации датчика. Время освещения отсчитывается с момента обнаружения движения до момента его выключения

1. Установите ручку TIME на 10 секунд. против часовой стрелки, установите ручку LUX в максимальное положение (значок солнышка) по часовой стрелке – см. рисунок 3 напротив.

2. После включения питания датчик перейдет в состояние калибровки. Примерно через 30 секунд датчик включится, а затем, если он не обнаружит никакого движения в течение 10±3 секунд, он автоматически выключится.

3. Поверните ручку LUX против часовой стрелки до минимума (3). Если интенсивность окружающего освещения превышает 3люкс, устройство, управляемое датчиком, не должно включаться. Если интенсивность света ниже 3люкс, датчик сработает и включит освещение. Если в зоне обнаружения движения не обнаружено, датчик автоматически выключит контролируемое устройство в течение 10 ± 3 секунд.

ПРИМЕЧАНИЕ: При выполнении теста датчика в течение дня ручка LUX должна установить в положение MAX, иначе датчик не будет работать должным образом.

НЕКОТОРЫЕ ПРОБЛЕМЫ И ПУТИ ИХ РЕШЕНИЯ

1. Не работает сенсорное устройство:

а. Проверьте, правильно ли подключены к датчику источник питания и контролируемое устройство.

b. Проверьте правильность загрузки.

c. Проверьте, соответствует ли настройка интенсивности освещения фактическому освещению рабочей зоны датчика.

2. Плохая чувствительность:

а. Проверьте, нет ли перед датчиком каких-либо устройств, которые могут создавать помехи принимаемым сигналам.

b. Проверьте температуру окружающей среды.

c. Проверьте, находится ли обнаруженный объект в поле обнаружения

d. Проверьте правильность высоты установки.

e. Проверьте правильность направления обнаруженного движения.

3. Датчик не может автоматически отключить нагрузку:

а. Проверьте, есть ли в зоне обнаружения сигналы непрерывного движения.

b. Проверьте, правильно ли установлен потенциометр ВРЕМЕНИ.

c. Проверьте правильность подключения кабелей.

Общая информация

• Макс. нагрузка: 300 Вт
• Макс. Нагрузка для светодиодного источника: 75 Вт
• Степень защиты (IP): 20
• Напряжение питания: 230 В~, 50 Гц
• Релейный выход: да
• Датчик присутствия: нет
• Цвет: белый
• Монтаж: скрытый
• Размеры датчика — ширина (мм): 86 мм
• Размеры датчика - высота (мм): 86 мм
• Размеры датчика - глубина (мм): 26 мм
• Рабочая температура: -20℃~+40℃
• Угол обзора: 160°.
• Размеры монтажного отверстия: Ø60 мм.
• Тип датчика: инфракрасный.
• Дальность обнаружения: 9 м.
• Регулировка интенсивности света LUX. : да
• Диапазон регулировки освещения LUX: <3—2000люкс
• Регулировка времени освещения TIME: да
• Диапазон регулировки TIME: мин: 10 сек. ± 3 сек; макс: 7 мин. ± 2 мин.
• Регулировка дальности обнаружения SENS: нет
