16-канальна панель безпеки локальної мережі з підвищеним захистом від перепадів напруги Po

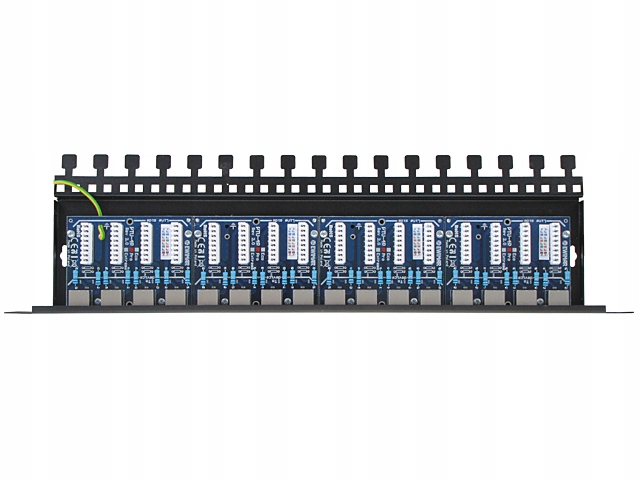

PTU-16R-PRO/PoE — 16-канальное устройство, предназначенное для сетей LAN, с интегрированной защитой с повышенной эффективностью устранения перенапряжений в сетях LAN. Включает в себя систему подключения «Крона» для витой пары категории UTP 5 с переходом на розетки RJ-45. Это универсальная система на основе 4-канальных сменных модулей, которые при правильном подборе позволяют создать наиболее оптимальное устройство под требования каждой установки. В описываемой модели установлено 4 модуля PTU-4R-PRO/PoE.

Защита имеет 2 высокоэффективных уровня защиты, которые способны защитить локальную сеть при установке IP-камер или других сетевых устройств вне здания.

Корпус патч-панели имеет специальные выступы, предназначенные для связывания LAN-кабелей кабельными стяжками. Дополнительные отверстия позволяют использовать двойные зажимы для каждого кабеля, что увеличивает механическую прочность соединяемых кабелей.

Панель предназначена для установки в 19-дюймовый стоечный шкаф, но также содержит отверстия для настенного крепления. После установки опциональной крышки она дополнительно защищена от механических повреждений и скопления грязи.

Устройство защищает локальную сеть от перенапряжений, возникающих в результате атмосферных разрядов, электростатических разрядов и от актов вандализма.

Устройство эффективно защищает установки систем видеонаблюдения, в которых устройства устанавливаются снаружи зданий, однако в случае установки устройств на крышах или столбах рекомендуется использовать панели из серии Extreme.

Защита заключается в подавлении внезапных маломощных электростатических импульсов, генерируемых относительно земли (газовых муфт), и импульсов, наводимых между отдельными проводами пар UTP при разрядах.

Эти импульсы оказывают разрушительное воздействие на усилители интерфейсов Ethernet, несмотря на используемую гальваническую развязку на аппаратном уровне.

PTU-16R-PRO/PoE специально разработан для устройств видеонаблюдения с питанием от коммутаторов PoE. Для питания используются выводы 4,5 и 7,8, которые соединяются вместе для увеличения тока, протекающего через систему защиты. Из-за ограниченной мощности развязывающих резисторов максимальная мощность питаемых устройств не должна превышать 15Вт при 48В. Развязывающие резисторы защищают защитные компоненты от повреждений в случае длительных перенапряжений и обеспечивают градуированную защиту.

Для достижения полной эффективности работы устройства его необходимо подключить к заземлению (соответствующему требованиям, установленным действующими нормативами) или PE-проводнику электроустановки. Не рекомендуется подключать заземляющий кабель устройства к системе молниезащиты здания.

Упрощенная блок-схема

Технические характеристики:

Строка данных

• Количество каналов: 16
• Степени защиты: 2 (газогаситель, защитный мост)
• Емкость между линиями: 6–8 пФ при 0 В, 1 МГц
• Емкость между линиями и землей: < 1 пФ
• Уровень защиты линии-линии: 6 В–1 кВ, 20 В при 100 А, 8/20 мкс
• Уровень защиты линии-земли: 90 В–4 кВ, 2–4 кА, 8 / 20uS
• Максимальное напряжение Uc: 6,8 В
• Максимальная мощность 8/20uS (линейное): 2 кВт li>
• Максимальное напряжение между фазой и землей: 90 В постоянного тока.

Линия PoE

• Количество каналов: 16
• Уровни защиты: 2 (
