120A AC-AC HOYMK НАПІВПРОВІДНИКОВЕ РЕЛЕ

Код: 12466528780
Как заказать
1607 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №94521955
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 9982

XAPR0000081

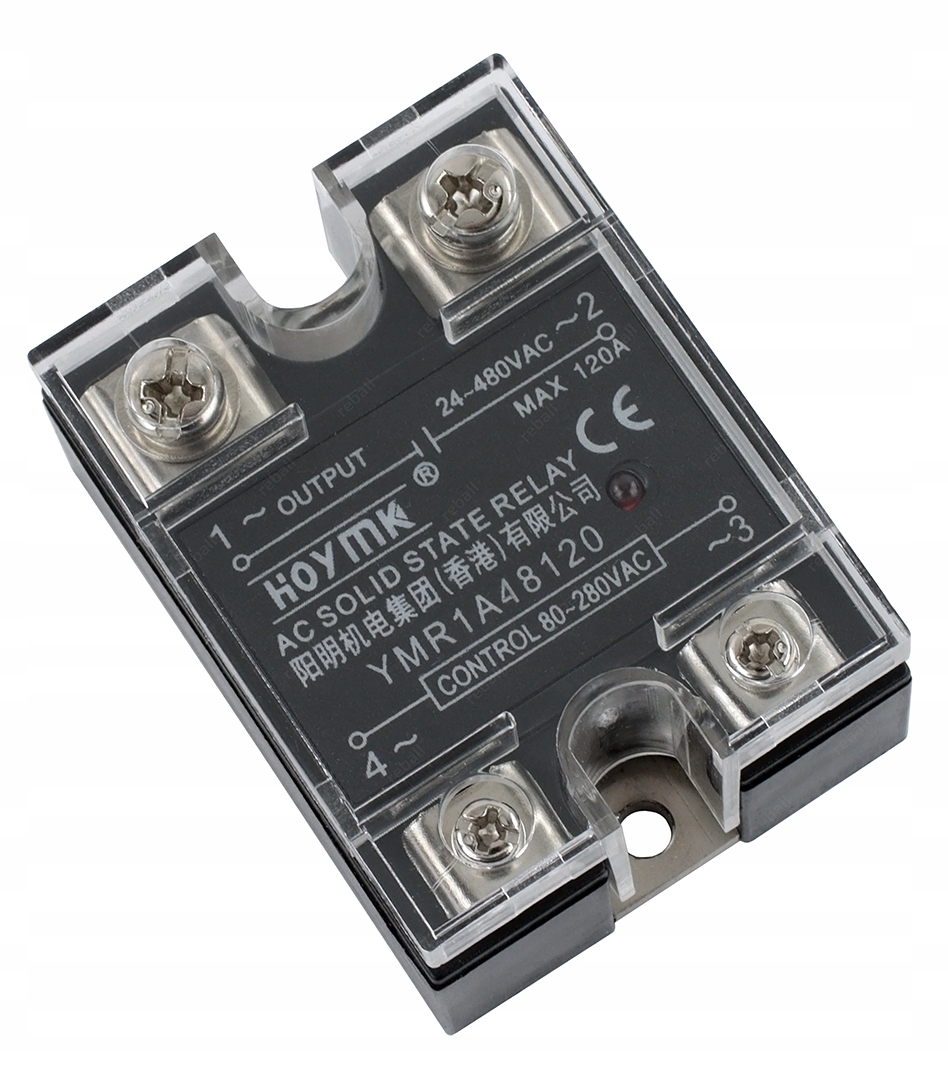

ТВЕРДОТЕЛЬНОЕ РЕЛЕ

HOYMK YMR1A48120 120А переменного тока

Полупроводниковые реле применяются для бесконтактного переключения мощных нагрузок в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.

Полупроводниковые реле

HOYMK предназначены для высокочастотной коммутации приемников большой мощности, например двигателей и отопительных приборов.

Светодиодный индикатор указывает на работу реле.

Крепление к монтажной пластине с помощью винтов.

В комплект входит защитное стекло.

ВНИМАНИЕ – ЗАЩИТА РЕЛЕ ССР (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)

  • В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда не забывайте использовать соответствующую защиту, например, стабилитроны (цепи VDC и L), варисторы (MOV) или RC. цепи (Д), подключаемые параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитой ниже.
  • Соответствующий выбор защиты зависит от характера нагрузки, тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения.
  • На входе твердотельного реле можно использовать фильтрующий конденсатор, например C = 0,10 мкФ.
  • Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в ​​таких случаях является также использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.
  • Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м.
  • Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. При температуре выше 80°C реле необратимо повреждается.
  • Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А).
  • Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.
  • При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними.

    • Технические данные:

    <ул>
  • рабочее напряжение (выходное): 24–480 В переменного тока
  • изоляция (выход): фотоэлектрическая
  • максимальный ток переключения (выход): 120А
  • управляющее напряжение (входное): 80–280 В переменного тока
  • входной ток (вход): 4,5–20 мА
  • время отклика (ввод): < 10 мс
  • рабочая температура: от -30 до +80°C
  • размеры: 62 x 45 x 23 мм.
  • другое: срабатывание при нуле
  • Светодиод, сигнализирующий о рабочем состоянии реле
  • защитное стекло
