Высоковольтный осциллографический пробник 100:1, 2 кВ, 100 МГц

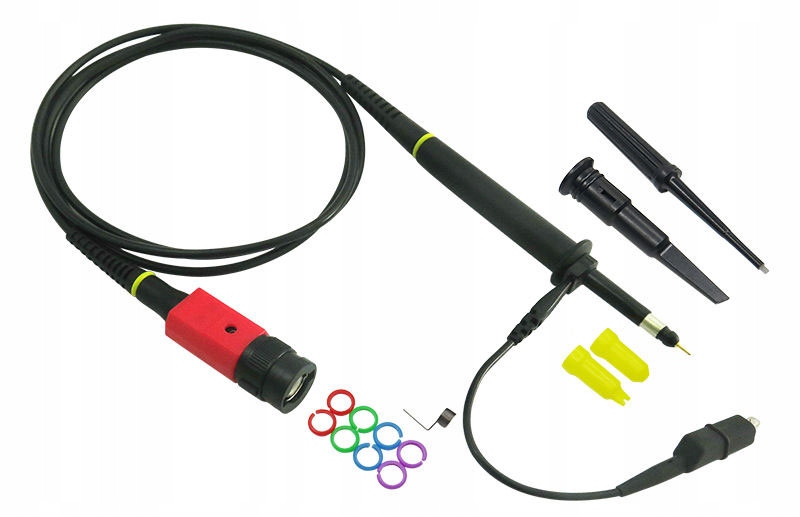

Высоковольтный осциллографический пробник P4100 с делителем напряжения 100:1 (100x) позволяет выполнять измерения с максимальным напряжением 2000 В (размах). Это пассивный пробник, в котором делитель напряжения установлен на постоянное значение 100: 1. Полоса пропускания пробника P4100 составляет 100 МГц. Пробник P4100 можно использовать с цифровыми и аналоговыми осциллографами. Вход датчика имеет стандартный разъем BNC. Зонд имеет острый наконечник, на который дополнительно можно прикрепить подпружиненный наконечник с крючком. Заземляющий кабель заканчивается изолированным зажимом типа «крокодил». Пробник оснащен триммером для емкостной компенсации.
Как следует из названия, высоковольтный пробник используется для измерения высоких напряжений. Он имеет встроенный пассивный делитель напряжения 100:1, который делит входное напряжение с измерительного щупа на 100. Например, мы измеряем напряжение 1243В и на выходе BNC-щупа имеем сигнал сто. раз меньше, т.е. 124,3В. Пробник используется, когда измеряемое напряжение превышает максимальное входное напряжение осциллографа. Пробник также можно использовать, когда измеряемое напряжение не умещается на весь экран осциллографа. В большинстве цифровых осциллографов можно установить программный множитель, чтобы автоматические измерения отображались правильно.
технические данные:
- высоковольтный пробник осциллографа
- встроенный делитель напряжения 100:1
- полоса пропускания: 100 МГц
- максимальное входное напряжение: 2000 В = 2 кВ
- штекер BNC

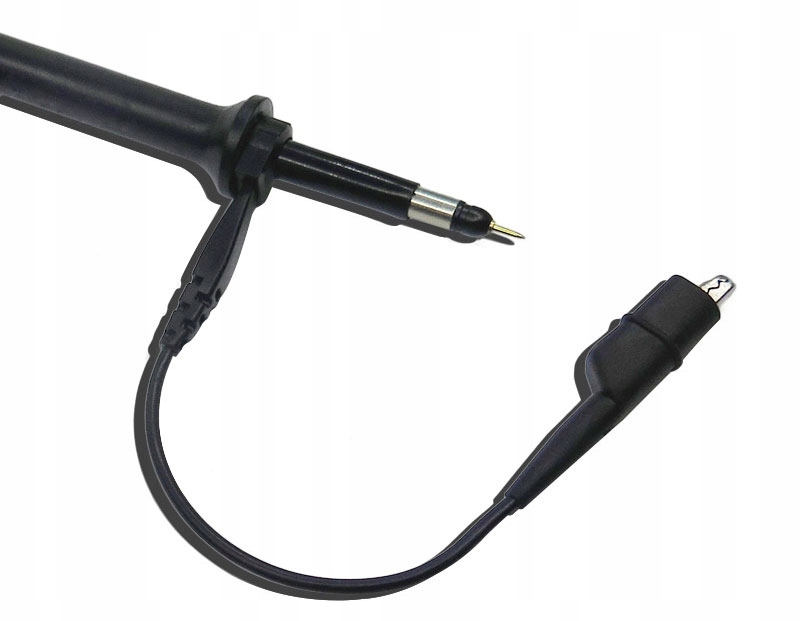

- измерительный наконечник + пружинный крючок
- сигнал заземления заканчивается разъемом изолированный зажим «крокодил»
- возможность емкостной компенсации
Высоковольтный осциллографический пробник 100 МГц P4100:

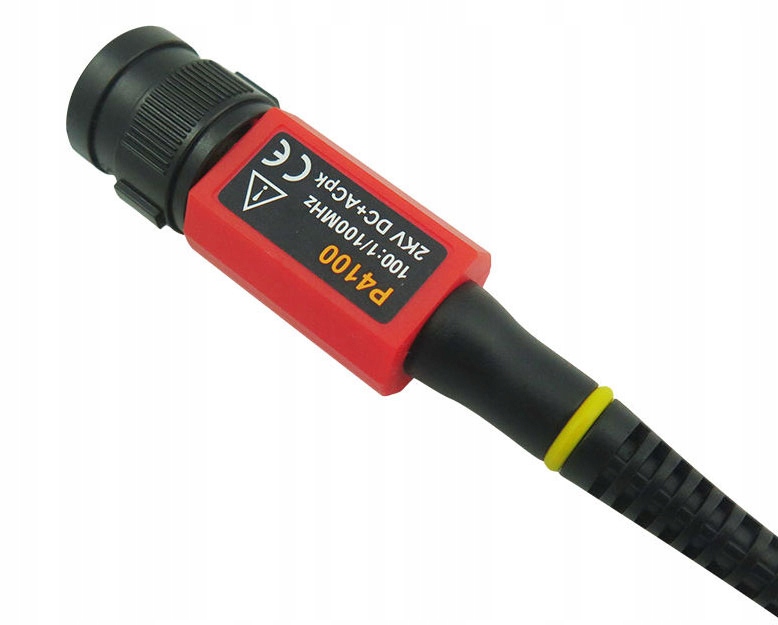

- модель: P4100
- полоса пропускания: 100 МГц
- время нарастания: 3,5 нс
- делитель: 100:1
- входное сопротивление: 100x: 100 МОм ±2%
- входная емкость: 100x: 6пФ
- входное напряжение — максимальное: 100x: 2000 В (размах) = 2 кВ (размах).
- Диапазон компенсации: 10–35 пФ.
- Условия использования: -15–75°C, относительная влажность 0–80%.
- условия хранения: -20–60°C, относительная влажность 0–90%

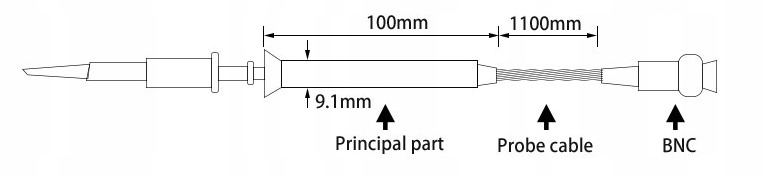

- длина: 120 см ±2
- вес: около 55 г
